модель 2024 года
- Модель RIOT 600
- Код модели RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)

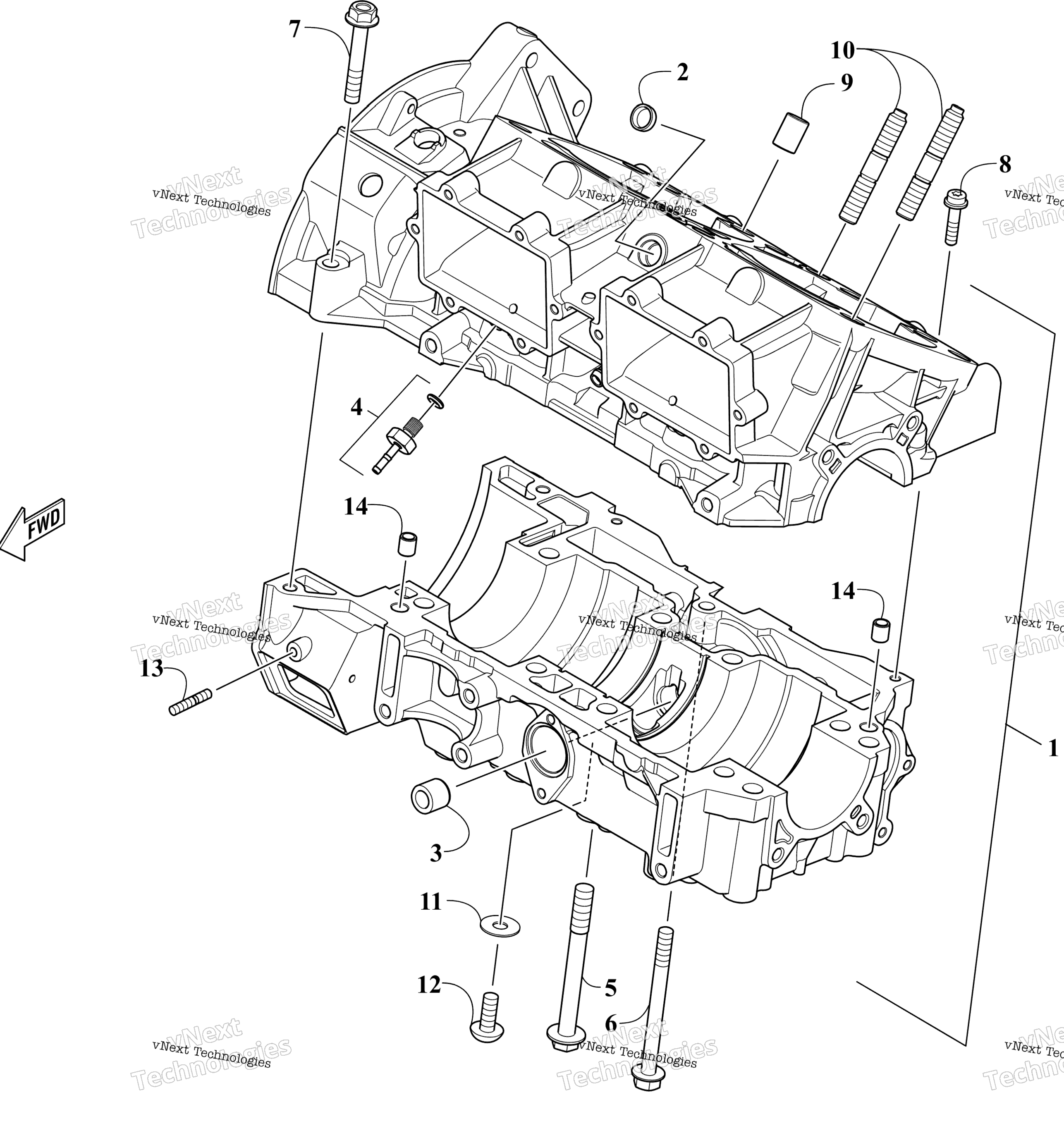

Схема картера Assembly для RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-4) art. 1901-008
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Fitting, Oil - Case art. 0912-006
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-059
По запросу
11
Сальник Arctic Cat art. 0830-155
от 420 ₽
12
Screw, Cap art. 8468-613
По запросу
13
Bolt, Stud art. 0923-058
По запросу
14
Pin, Dowel art. 0929-003
По запросу
