модель 2024 года
- Модель RIOT 600
- Код модели RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)

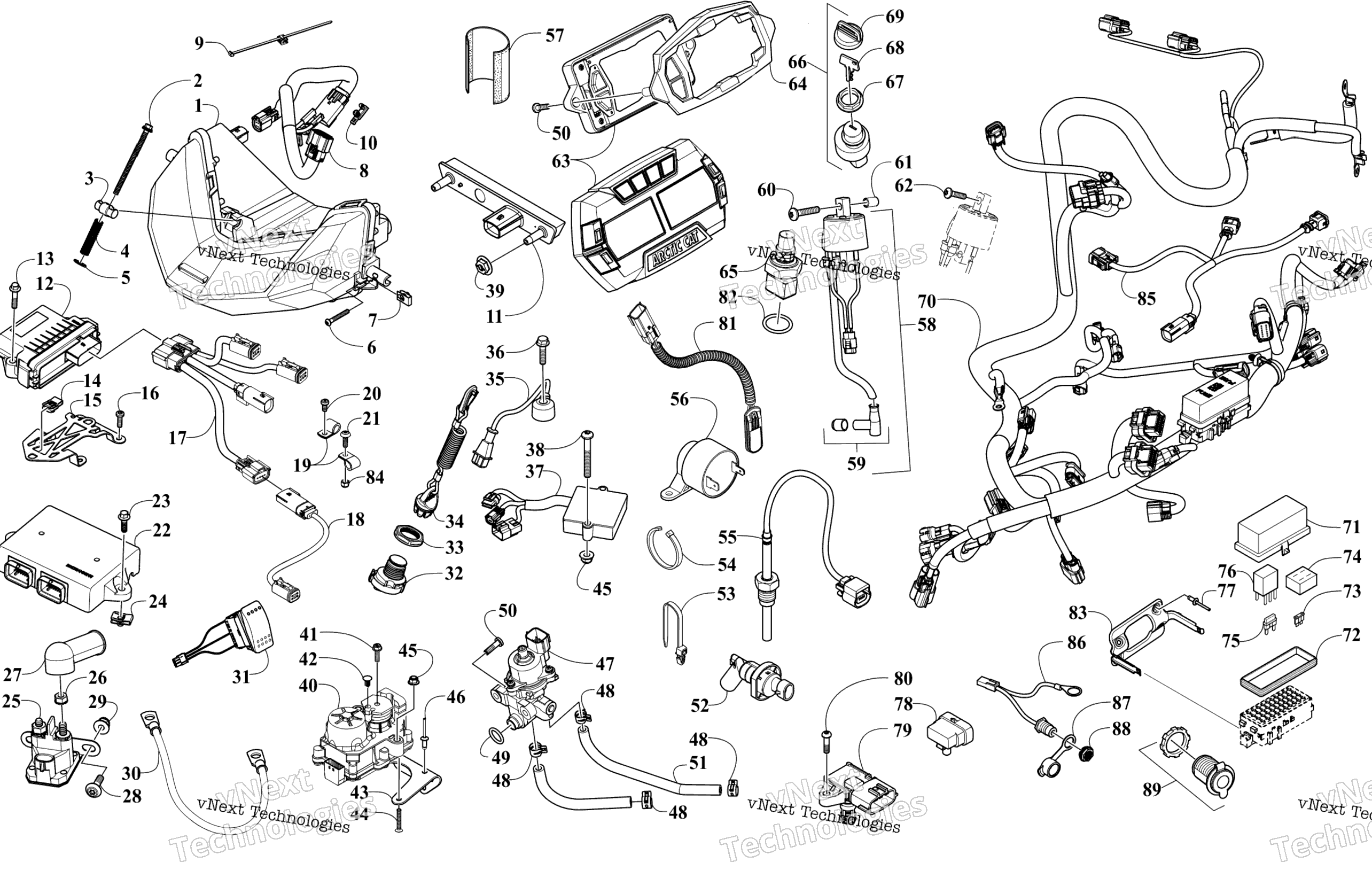

Схема электрооборудования Components для RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assembly art. 1609-012
По запросу
2
Screw art. 2623-256
По запросу
3
Nut, Barrel - Headlight Adjustment art. 1616-318
По запросу
4
Spring, Adjuster art. 0623-466
По запросу
5
Washer art. 8050-223
По запросу
6
Screw, Machine art. 8468-535
По запросу
7
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
8
Harness, Hood (inc. 9-10) art. 1686-947
По запросу
9
Clip, Edge - Cable Tie art. 2623-273
По запросу
10
Clip, Anti-Rotational art. 1623-715
По запросу
11
Taillight Assembly art. 1609-016
По запросу
12
Module, Control - Suspension art. 0730-387
По запросу
13
Screw, Cap art. 8408-630
По запросу
14
Клипса Arctic Cat art. 0423-577
от 168 ₽
15
Bracket, Mounting - Suspension Module Control art. 0630-407
По запросу
16
Screw, Self-Tapping art. 1423-656
По запросу
17
Harness, Suspension Module art. 1686-933
По запросу
18
Harness, Rear Shock art. 1686-934
По запросу
19
Clamp art. 2623-255
По запросу
20
Болт Arctic Cat art. 0623-914
По запросу
21
Screw, Machine art. 8477-516
По запросу
22
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-423
По запросу
23
Болт Arctic Cat art. 8408-625
от 116 ₽
24
Клипса Arctic Cat art. 0423-577
от 168 ₽
25
Solenoid, Starter Relay art. 0645-835
По запросу
26
Nut art. 0623-038
от 110 ₽
27
Boot, Terminal art. 0645-327
от 210 ₽
28
Screw, Cap art. 8408-616
По запросу
29
Гайка Arctic Cat art. 8427-602
от 116 ₽
30
Cable, Solenoid/Starter art. 0645-881
По запросу
31
Not A Serviceable Item (Not Included In This Model) art. 0
По запросу
32
Switch, Tether art. 0630-355
По запросу
33
Nut, Retaining art. 0630-354
По запросу
34
Tether Cord art. 0630-356
от 3 321 ₽
Аналог
3 321 ₽
Требуется 1 шт.
35
Sensor, Knock art. 0902-024
от 6 745 ₽
36
Screw, Cap art. 0923-049
По запросу
37
Regulator/Rectifier art. 0630-401
По запросу
38
Screw, Machine art. 8470-540
По запросу
39
Гайка art. 0423-357
По запросу
40
Servomotor art. 0902-056
По запросу
41
Screw, Cap art. 8408-516
По запросу
42
Clip art. 2623-347
По запросу
43
Bracket, Servomotor art. 0608-857
По запросу
44
SCREW,MACH-TORX M5X0.8X30 art. 1423-540
По запросу
45
Nut, Lock art. 8427-502
По запросу
46
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 3 шт.
47
Controller, Idle Speed art. 0910-004
По запросу
48
Хомут Arctic Cat art. 1623-278
от 263 ₽
49
O-Ring art. 2623-090
По запросу
50
Screw, Self-Tapping art. 1623-933
По запросу
51
Hose, ISC art. 2670-688
По запросу
51
Hose, ISC art. 2670-687
По запросу
52
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
53
Tie, Cable - Push Mount art. 0623-677
По запросу
54
Зажим Arctic Cat art. 0123-788
По запросу
54
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
55
Датчик температуры выхлопных газов art. 0630-330
от 6 257 ₽
56
Alarm, Reverse art. 0630-372
По запросу
57
Wrap, Harness art. 5706-138
По запросу
58
Coil, Ignition - Assembly (inc. 59) art. 0902-034
По запросу
59
Cap, Spark Plug art. 3006-367
По запросу
60
SCREW,MACH-TSTRH M6X1.0X35 Z&Y W/2353 Location at Coolant Tank art. 8476-636
По запросу
61
Spacer, Coil art. 2623-343
По запросу
62
Screw, Self-Tapping Location at Oil Tank art. 1623-429
По запросу
63
Gauge LCD art. 0720-072
По запросу
64
Not A Serviceable Item (Not Included In This Model) art. 0
По запросу
65
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
66
Switch, Ignition art. 0609-721
от 2 919 ₽
67
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
68
Ключ зажигания Arctic Cat art. 0430-042
По запросу
68
Ключ зажигания Arctic Cat art. 0430-043
По запросу
69
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
70
Harness, Main (inc. 54 and 71-76) art. 1686-945
По запросу
71
Cover, Fuse Block art. 0430-085
По запросу
72
Seal art. 0430-086
По запросу
73
FUSE,MINI-20A art. 0430-098
По запросу
73
Fuse - 30 Amp art. 0430-030
По запросу
74
Holder, Fuse art. 0430-037
По запросу
75
Диод Arctic Cat art. 0430-034
от 978 ₽
76
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
77
Заклепка Arctic Cat art. 8060-686
от 116 ₽
78
Cover, Diagnostics Connector art. 0430-103
По запросу
79
Sensor, T-MAP art. 0824-052
от 4 464 ₽
80
Screw, Self-Tapping art. 2623-016
По запросу
81
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
82
O-Ring art. 0930-068
По запросу
83
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
84
Nut, Lock art. 8422-502
По запросу
85
Harness, Extension - Injector art. 1686-878
По запросу
86
Outlet, Heated Shield art. 0609-940
По запросу
87
Nut, Retaining art. 0609-944
По запросу
88
Cover, Outlet - Shield art. 0609-945
По запросу
89
Outlet, Accessory - 12V art. 0445-157
По запросу
