модель 2024 года
- Модель RIOT 600
- Код модели RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)

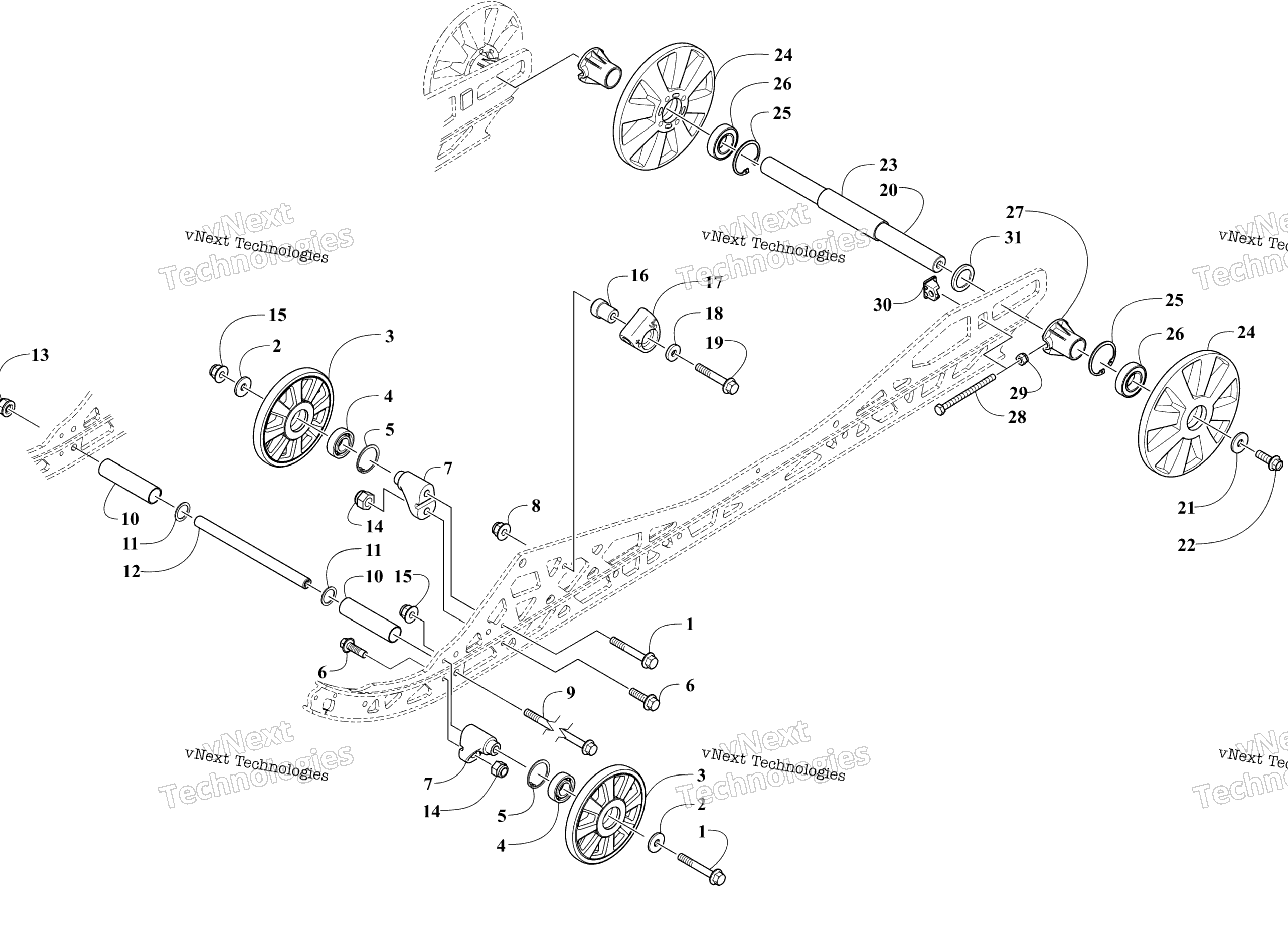

Схема Idler колесо узла для RIOT 600 ES 146 (1.75) ATAC BLACK (S2024CODRTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler (inc. 4-5) art. 4604-355
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
13
Гайка Arctic Cat art. 2623-202
По запросу
14
Nut art. 8422-602
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Block, Slide art. 3604-204
По запросу
17
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
18
Шайба Arctic Cat art. 8450-133
от 116 ₽
19
Screw, Cap art. 8408-855
По запросу
20
Axle, Rear Wheel art. 4604-350
По запросу
21
Washer art. 1623-931
По запросу
22
Screw, Cap art. 8413-031
По запросу
23
Spacer art. 4604-351
По запросу
24
Wheel, Idler (inc. 25-26) art. 4604-322
По запросу
25
Ring, Retaining art. 4604-353
По запросу
26
Bearing art. 4604-352
По запросу
27
Bushing, Adjuster art. 4604-349
По запросу
28
Screw, Cap art. 1623-682
По запросу
29
Nut, Lock art. 8422-802
По запросу
30
Adjuster, Track art. 3604-647
По запросу
31
Washer, Shim (.079 in.) art. 0648-834
По запросу
