модель 2003 года
- Модель 800 XCR
- Код модели 800 XCR (S03SB8AS)

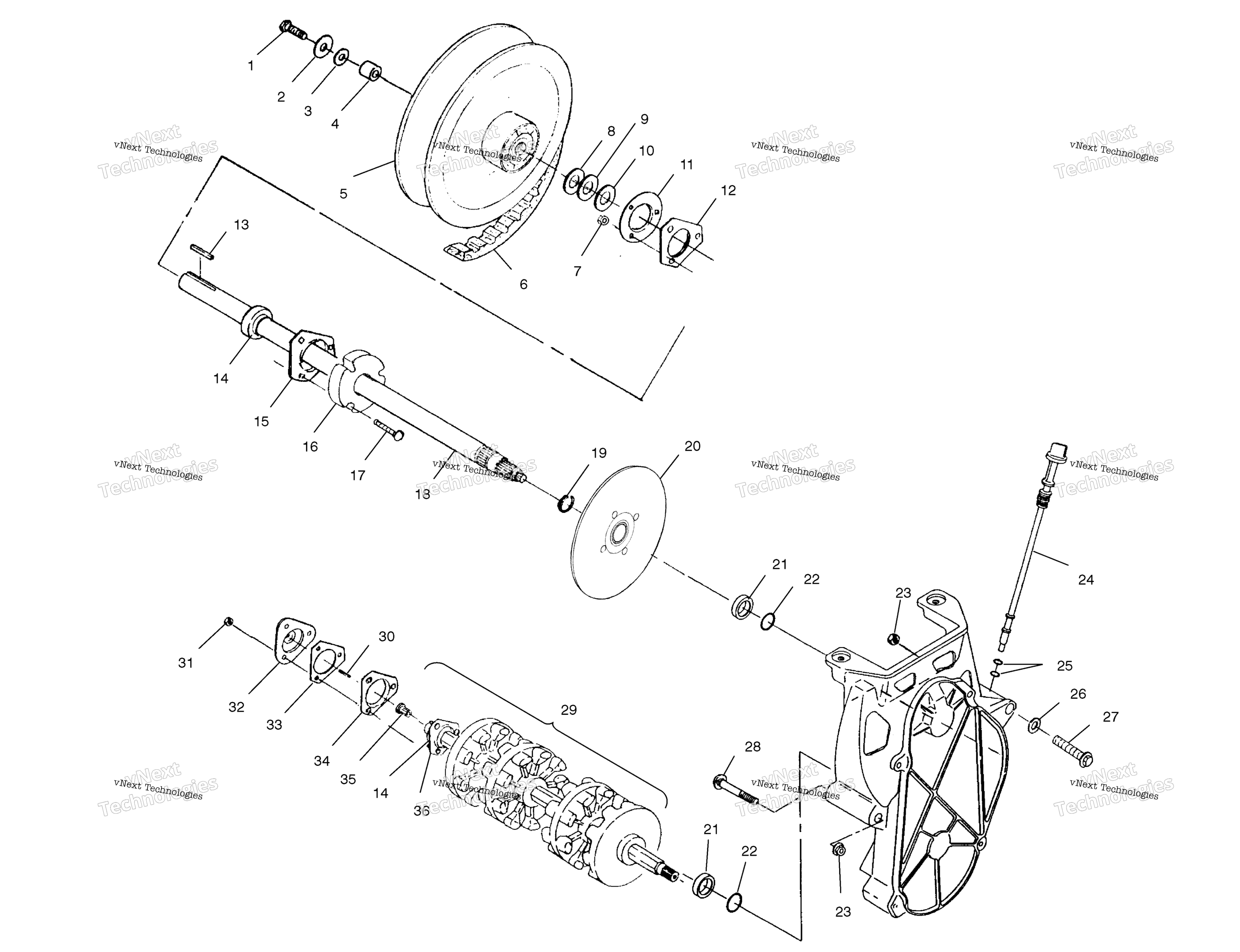

Схема трансмиссии для 800 XCR (S03SB8AS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW(10) art. 7517581
По запросу
2
WASHER,FLAT art. 7555701
По запросу
3
WASHER,FLAT(10) art. 7555734
По запросу
4
SPACER-.328X1.00X1.320 art. 5132286
По запросу
5
CLUTCH, DRIVEN, ADJUSTABLE [See Driven Clutch Pg. C4, Ref. 16] art. -------
По запросу
6
Ремень вариатора Polaris art. 3211075
По запросу
7
NUT,NYLOK art. 7542344
По запросу
8
Шайба Polaris art. 7555864
от 116 ₽
9
WASHER art. 7555917
По запросу
10
BUSHING art. 7556509
По запросу
11
FLANGE RD,RELUBE W/ZERK art. 5241359
По запросу
12
JACKSHAFT GASKET, BLACK art. 5811095
По запросу
13
KEY-1/4X3/16X2.75 art. 7721128
По запросу
14
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
15
FLANGETTE art. 5222751
По запросу
16
SPACER,BRG,JACKSHAFT art. 5131443
По запросу
17
BOLT,CARRIAGE art. 7515383
По запросу
18
JACKSHAFT,MED,15T,W/BRG [Incl. 14,19] art. 1332228
По запросу
19
RING, RETAINING art. 7710422
от 4 694 ₽
20
KIT-BRAKE DISC,FORGED art. 2202493
По запросу
21
SLEEVE SEAL art. 5020588
от 2 632 ₽
22
O-RING art. 5410613
от 2 632 ₽
23
NUT,FLANGE art. 7542423
По запросу
24
DIPSTICK ASSEMBLY art. 1332143
По запросу
25
O-RING art. 5410675
По запросу
26
WASHER,WROUGHT art. 7558403
По запросу
27
SCREW art. 7517709
По запросу
28
BOLT,CARRIAGE art. 7515428
По запросу
29
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
30
Вал спидометра Polaris art. 3280017
По запросу
31
Гайка Polaris art. 7542324
от 160 ₽
32
Адаптер спидометра Polaris art. 3280540
По запросу
33
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
34
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
35
SPEEDO METAL BUSHING art. 3280019
По запросу
36
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
