модель 2003 года
- Модель 800 XCR
- Код модели 800 XCR (S03SB8AS)

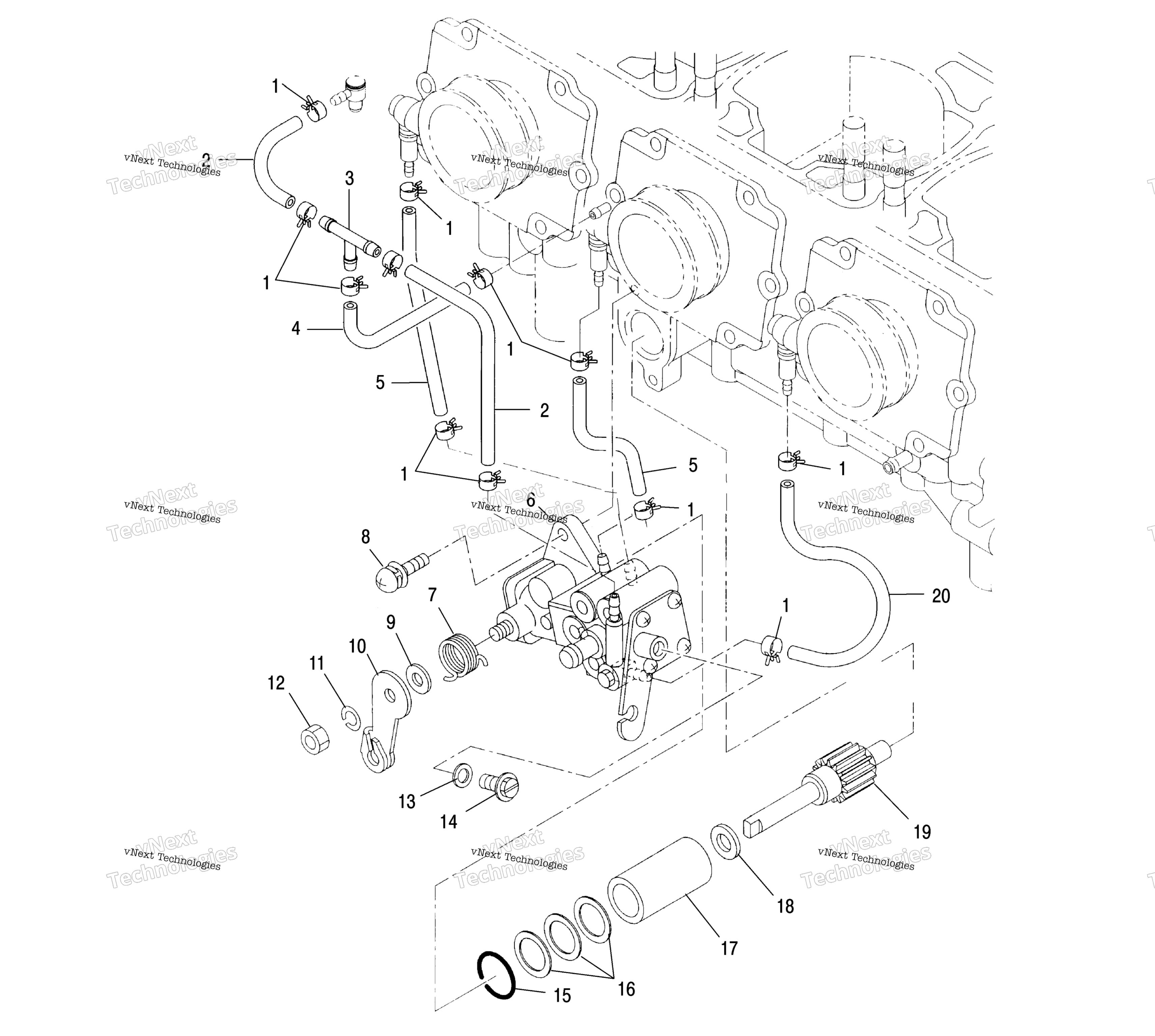

Схема масляного насоса для 800 XCR (S03SB8AS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE CLAMP art. 3083141
По запросу
2
PIPE,RUBBER art. 3086825
По запросу
3
T-TYPE,CONNECTOR art. 3086133
По запросу
4
PIPE,VINYL art. 3086827
По запросу
5
PIPE ASSEMBLY, VINYL, 90 MM art. 3084467
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
RETURN SPRING art. 3087210
По запросу
8
ASM.,SCREW & WASHER (10) art. 3083783
По запросу
9
COLLAR, CAMSHAFT(10) art. 3083445
По запросу
10
LEVER,CONTROL art. 3085805
По запросу
11
WASHER-SPRING(10) art. 3083121
По запросу
12
NUT(10) art. 3083120
По запросу
13
PACKING(10) art. 3083126
По запросу
14
SCREW-AIR VENT art. 3083125
По запросу
15
Уплотнительное кольцо Polaris art. 3083127
По запросу
16
SHIM-0.60 [.6mm] art. 5141621
По запросу
16
SHIM-0.30 [.3mm] art. 5141620
По запросу
16
SHIM-0.15 [.15mm] art. 5141619
По запросу
17
BUSHING art. 3083353
По запросу
18
SPACER art. 3083130
По запросу
19
GEAR-OIL PUMP art. 5141635
По запросу
20
PIPE, VINYL art. 3085157
По запросу
