модель 2003 года
- Модель 800 XCR
- Код модели 800 XCR (S03SB8AS)

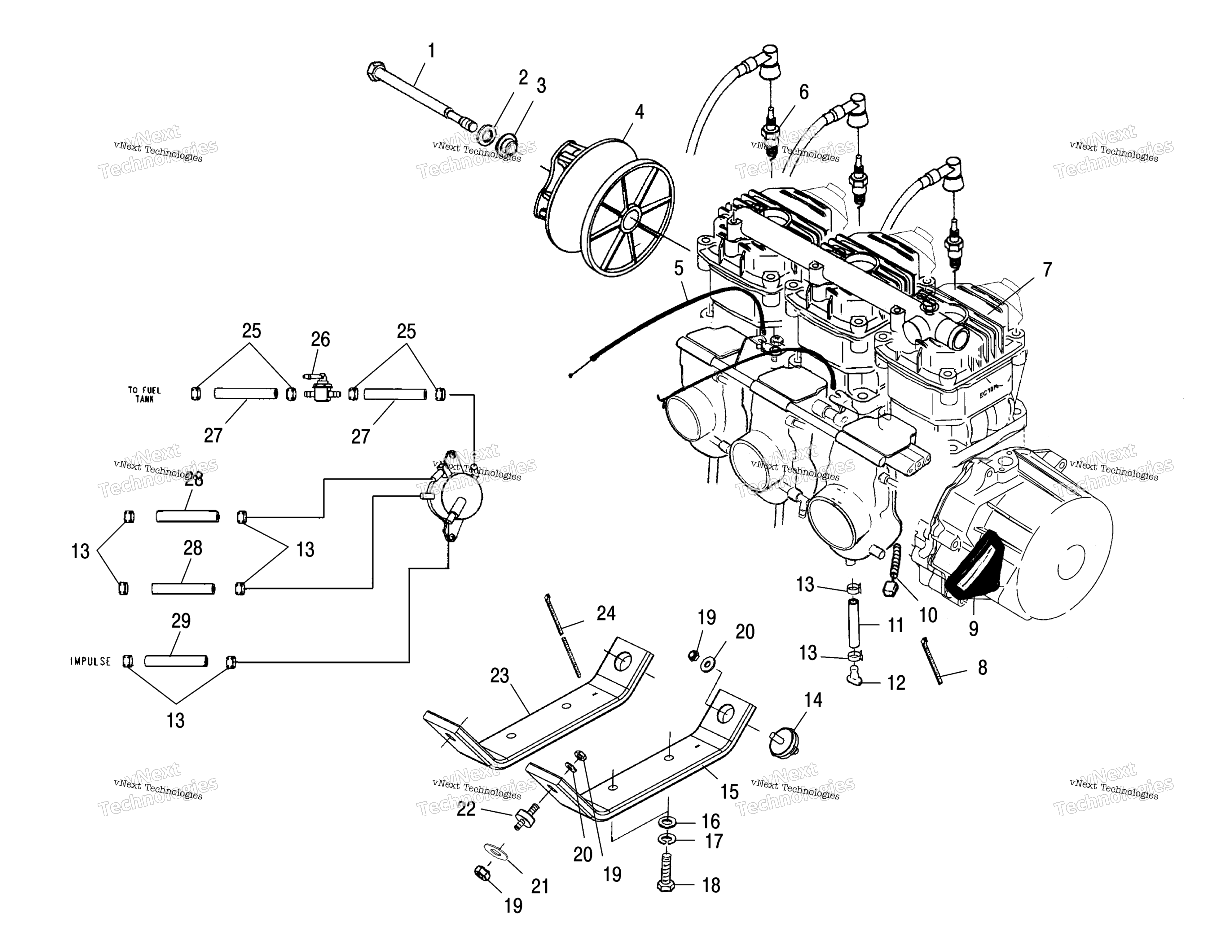

Схема двигателя Mounting для 800 XCR (S03SB8AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт вариатора M14X1.5X215 HX 10.9 Y35 R Polaris art. 7518412
от 7 035 ₽
2
Шайба болта ведущего вариатора Polaris art. 7556003
По запросу
3
Втулка болта ведущего вариатора Polaris art. 5132441
от 3 500 ₽
4
ASM., DRIVE CLUTCH [See Drive Clutch Pg. C3, Ref. 18] art. -------
По запросу
5
CABLE,THROTTLE,W/OIL,38MM. art. 7080731
По запросу
6
Свеча зажигания Polaris art. 3070165
от 500 ₽
7
ENG.(S.B.)EC79PL-010 NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 3085608
По запросу
8
Хомут пружинный Polaris art. 7080003
от 116 ₽
9
RECOIL HANDLE, GLOSS BLACK art. 5431499-070
По запросу
10
CONVOLUTE TUBING-3/4 ID,34CM (1 art. 8360011-34
По запросу
11
HOSE,WATERTRAP,5/16,45� art. 5411708
По запросу
12
PLUG TRAP art. 5431893
По запросу
13
Хомут пружинный Polaris art. 7080003
от 116 ₽
14
MOUNT-ENGINE,3/8-16,3 TABURETH art. 3021298
По запросу
15
PLATE-ENGINE,STRAP,RH art. 5244445
По запросу
16
WASHER-.469X1.12X.120FL art. 7556137
По запросу
17
Шайба гроверная Polaris art. 7553101
По запросу
18
BOLT art. 7517442
По запросу
19
FLEX LOCK, NUT art. 7547008
По запросу
20
WASHER,FLAT(10) art. 7555893
По запросу
21
WASHER,FLAT(10) art. 7555915
По запросу
22
ENGINE MOUNT art. 3110061
от 1 418 ₽
23
PLATE-ENGINE,STRAP,LH art. 5244444
По запросу
24
CABLE TIE, 11 IN art. 7080492
По запросу
25
CLAMP,HOSE art. 7080544
По запросу
26
VALVE,FUEL SHUT-OFF,3/8-90 DEGR art. 7052217
По запросу
27
LINE,BREATHER,3/8 ID. art. 8450073-600
По запросу
28
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
29
FUEL LINE, 600 CM art. 8450040-600
По запросу
