модель 2003 года
- Модель 800 XCR
- Код модели 800 XCR (S03SB8AS)

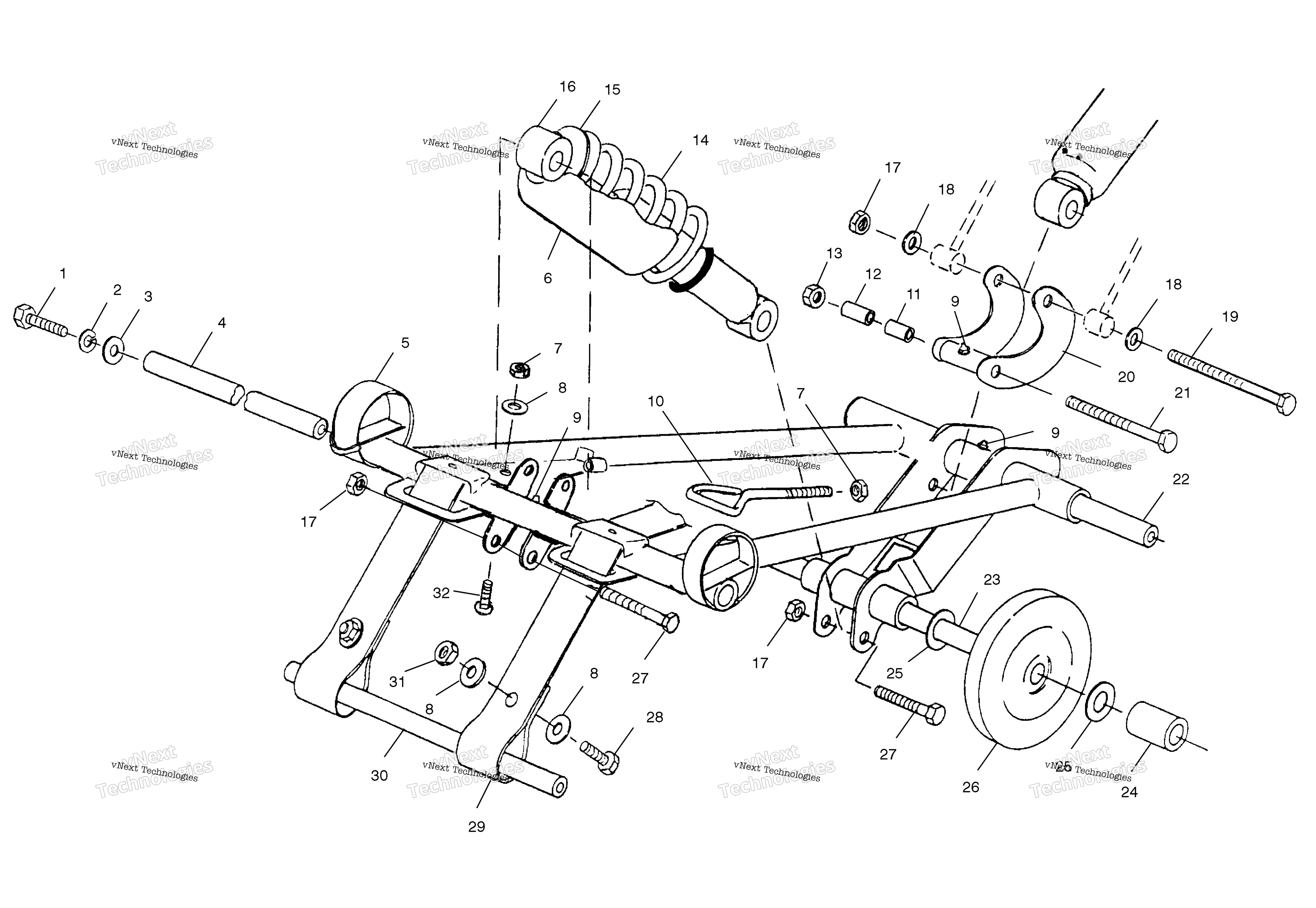

Схема передней части Torque Arm для 800 XCR (S03SB8AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт задней подвески Polaris art. 7517435
от 987 ₽
2
Шайба гроверная Polaris art. 7552603
По запросу
3
WASHER,FLAT(10) art. 7555893
По запросу
4
SHAFT art. 5131450
По запросу
5
TORQUE ARM FRONT,X10,QA,BLK art. 1541466-067
По запросу
6
SPRING SHIELD art. 5430671
По запросу
7
Гайка Polaris art. 7542324
от 160 ₽
8
WASHER-.325X1.20X.090,FL-Y art. 7556175
По запросу
9
Пресс масленка Polaris art. 7080433
от 315 ₽
10
EYE BOLT art. 7010050
По запросу
11
PIVOT TUBE BUSHING art. 5020561
По запросу
12
SPACER art. 5333028
По запросу
13
Гайка Polaris art. 7542403
По запросу
14
COMPRESSION SPRING, MEDIUM GLOS art. 7041253-067
По запросу
15
SPRING RETAINER, SLOTTED art. 5020618
от 13 150 ₽
16
SHOCK-FRT TRK,X-10,ARVIN art. 7041980
По запросу
17
FLEXLOC NUT art. 7542411
По запросу
18
WAVE SPRING WASHER art. 7555795
По запросу
19
Болт Polaris art. 7515472
По запросу
20
WELD-SHOCK ARM,BLK art. 1541514-067
По запросу
21
BOLT art. 7515438
По запросу
22
SHAFT [See Suspension Pg. B11, Ref. 18] art. -------
По запросу
23
SHAFT [See Suspension Pg. B11, Ref. 21] art. -------
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
25
Шайба рычага Polaris art. 7556301
от 368 ₽
26
IDLER WHEEL, 5.35 IN art. 1543018
По запросу
27
SCREW art. 7515433
По запросу
28
SCREW art. 7517313
По запросу
29
STRAP,LIM,FRT,X10,QA art. 5411498
По запросу
30
SHAFT, ARM, PIVOT [See Suspension Pg. B11, Ref. 22] art. -------
По запросу
31
NUT,NYLOK art. 7542344
По запросу
32
CARRIAGE BOLT art. 7512377
По запросу
