модель 2000 года
- Модель SRX 700
- Код модели SRX700 (SRX700D)

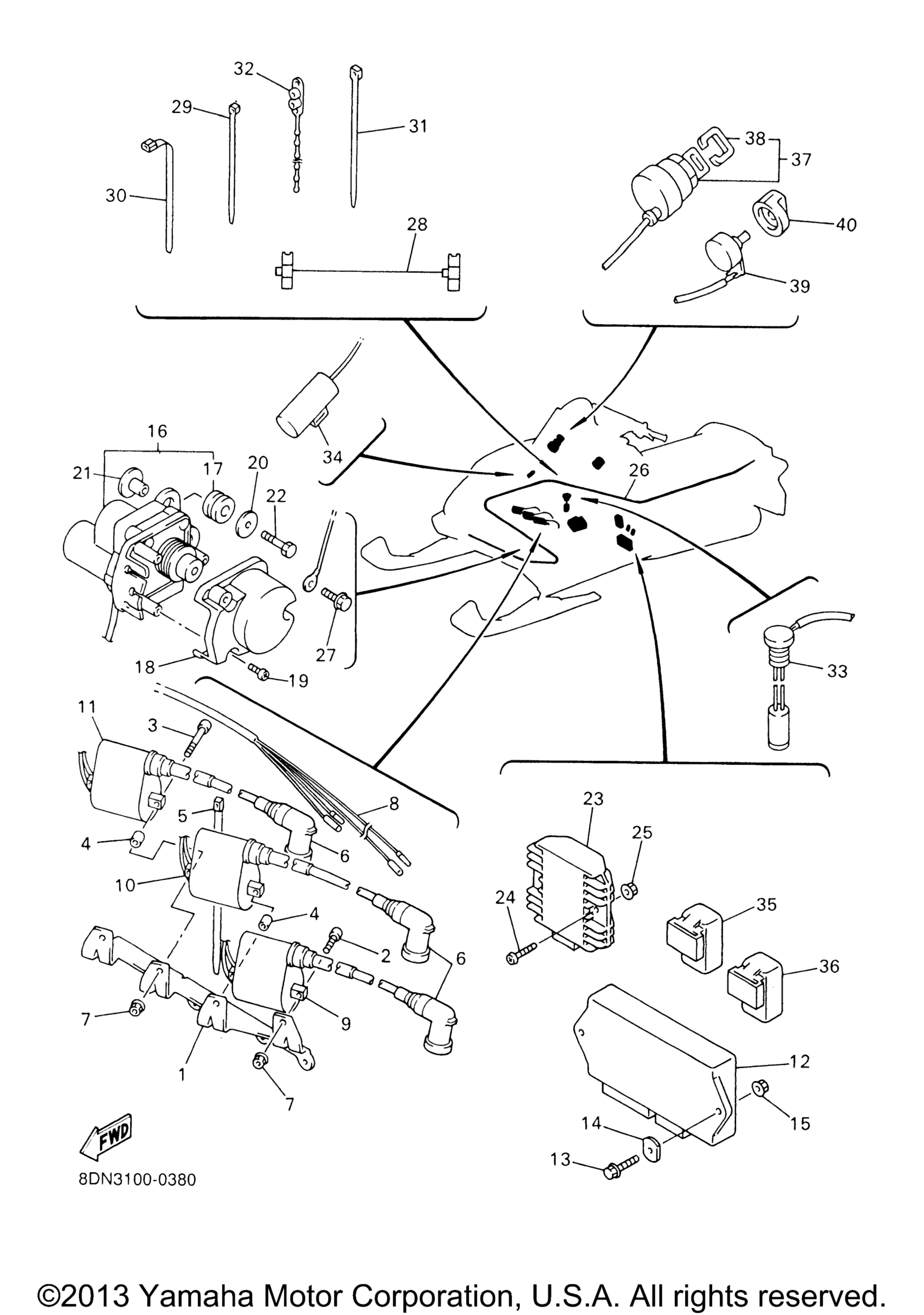

Схема электрооборудования 1 для SRX700 (SRX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Ignition Coil art. 8DF-82316-00-00
По запросу
2
Болт art. 91317-06020-00
По запросу
3
Болт Yamaha art. 91317-06040-00
от 368 ₽
4
Collar art. 90387-07020-00
По запросу
5
Зажим art. 90464-15195-00
По запросу
6
Plug Cap Assy art. 8DF-82370-00-00
По запросу
7
Nut, Self U-Flange art. 95607-06200-00
По запросу
8
Wire, Sub Lead art. 8DM-82509-00-00
По запросу
9
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
10
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
11
Ignition Coil Assy art. 8DF-82310-10-00
от 3 052 ₽
12
C.D.I. Unit Assembly art. 8DN-85540-10-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
14
Nut art. 90179-06W01-00
По запросу
15
Nut, Flange art. 95707-06500-00
По запросу
16
Servo Motor Assy art. 8DF-85820-00-00
По запросу
17
. Grommet art. 90480-14023-00
По запросу
18
Cover, Servo Motor art. 8DF-85829-00-00
По запросу
19
Screw, Pan Head art. 98517-05010-00
По запросу
20
Washer Plain art. 90201-06380-00
По запросу
21
Collar art. 90387-063G3-00
По запросу
22
Болт Yamaha art. 97017-06030-00
По запросу
23
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
24
Screw, Pan Head art. 98517-06025-00
По запросу
25
Nut, Flange art. 95707-06500-00
По запросу
26
Wire Harness Assembly art. 8DN-82590-00-00
По запросу
27
Bolt art. 97017-06010-00
По запросу
28
Wire, Lead art. 8DN-8471G-00-00
По запросу
29
Зажим art. 90464-15195-00
По запросу
30
Зажим art. 90464-15195-00
По запросу
31
Clamp art. 90464-13077-00
По запросу
32
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
33
Oil Level Gauge Assy art. 8CR-85720-02-00
По запросу
34
Condenser, Smoothing art. 1NL-81965-01-00
По запросу
35
Relay Assy (1Uy-92) art. 1UY-81950-92-00
По запросу
36
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
37
Main Switch Assy art. 8AB-82510-01-00
По запросу
38
. Cap, Key art. 526-82579-00-00
По запросу
39
Resistor, Variable art. 8CR-87283-00-00
По запросу
40
Knob, Variable Resistor art. 8AB-87284-00-00
По запросу
