модель 2000 года
- Модель SRX 700
- Код модели SRX700 (SRX700D)

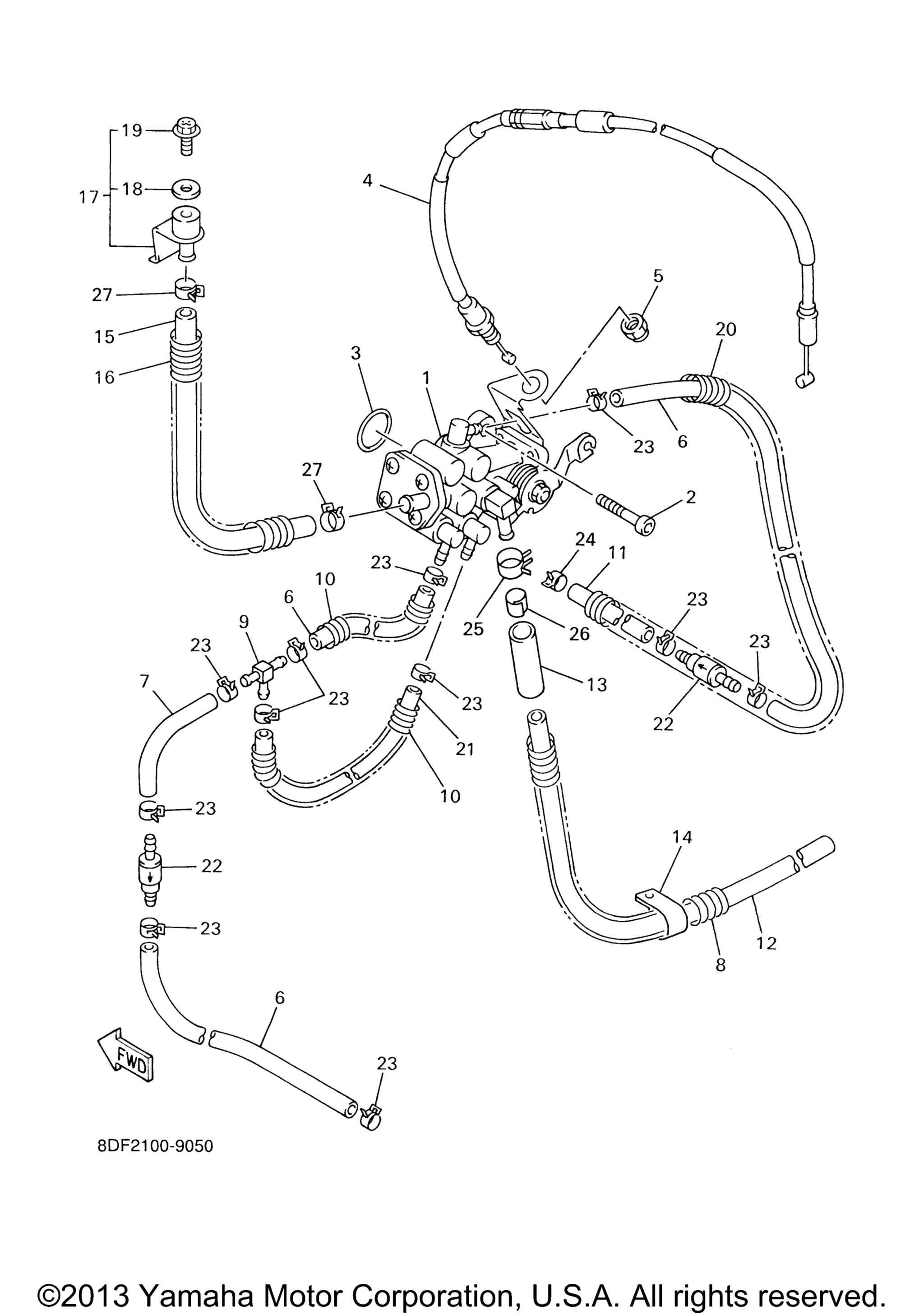

Схема масляного насоса для SRX700 (SRX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 8DN-13100-00-00
По запросу
2
Bolt, Hexagon Socket Head art. 91317-05014-00
По запросу
3
O-Ring art. 93210-20712-00
По запросу
4
Pump Cable Assy art. 8DF-26320-10-00
По запросу
5
Nut, Nylon art. 95717-08300-00
По запросу
6
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
7
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
8
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
9
Joint art. 8H0-24379-00-00
По запросу
10
Spring, Compression art. 90501-06028-00
По запросу
11
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
12
Tube, Flexible Vinyl art. 91A30-05080-00
По запросу
13
Hose (L33) art. 90445-136E2-00
По запросу
14
Clamp art. 90462-08237-00
По запросу
15
Tube, Flexible Vinyl art. 91A30-07036-00
По запросу
16
Spring, Compression art. 90501-061E8-00
По запросу
17
Bolt, Breather art. 8DF-13185-00-00
По запросу
18
. .Gasket, Breather Bolt art. 8DF-13187-00-00
По запросу
19
. .Bolt 1 art. 8DF-13573-00-00
По запросу
20
Spring, Compression art. 90501-101J5-00
По запросу
21
Tube, Flexible Vinyl art. 91A30-03039-00
По запросу
22
Check Valve Assy art. 8CH-1316A-00-00
По запросу
23
Clip art. 90468-02025-00
По запросу
24
Clip art. 90467-07093-00
По запросу
25
Clip art. 90467-09026-00
По запросу
26
Clip art. 90468-02078-00
По запросу
27
Clip art. 90467-11044-00
По запросу
