модель 2000 года
- Модель SRX 700
- Код модели SRX700 (SRX700D)

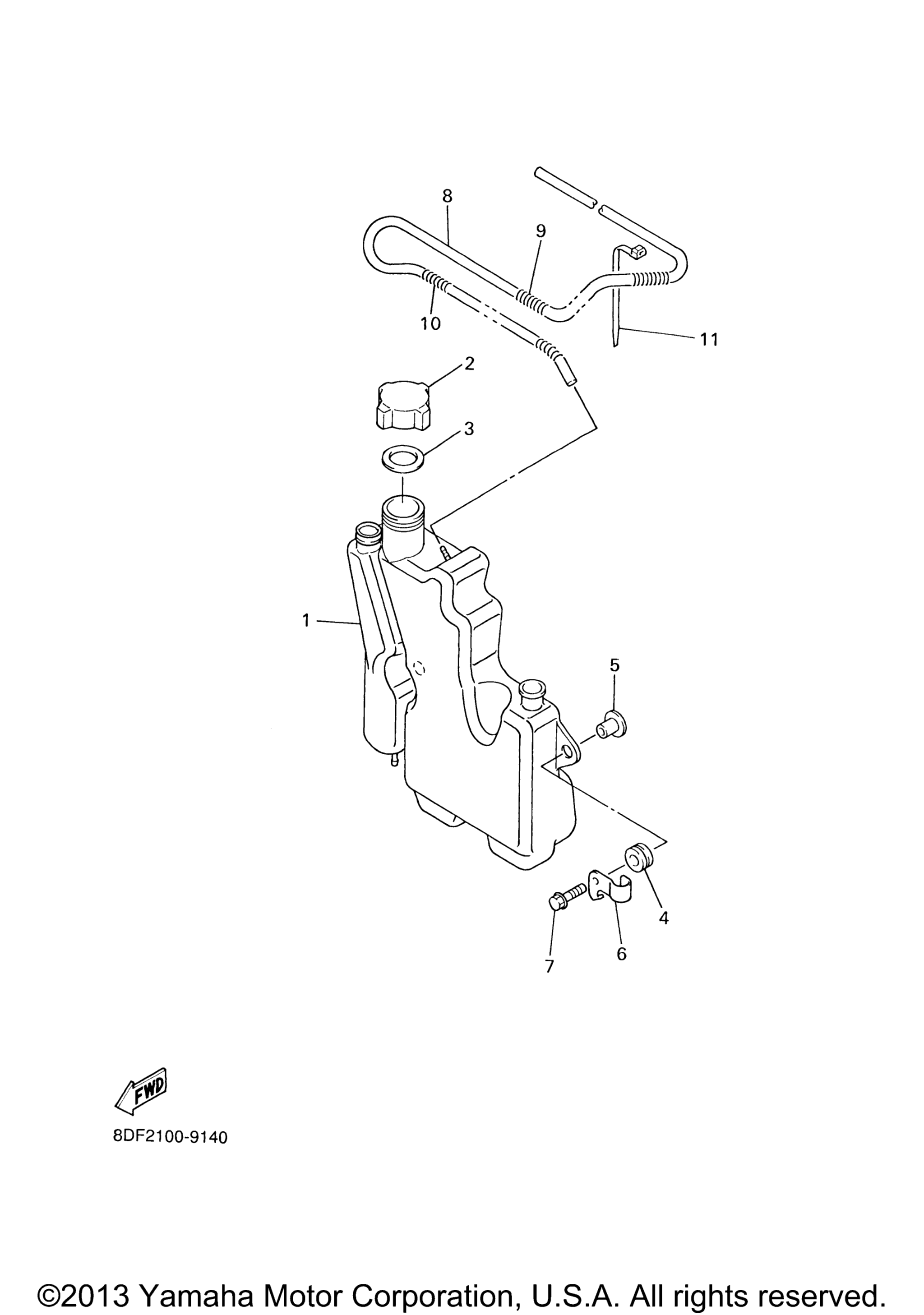

Схема масляного бака для SRX700 (SRX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 8DJ-21751-00-00
По запросу
2
Body, Cap art. 8LU-21771-00-00
от 110 ₽
3
Кольцо уплотнительное Yamaha art. 90430-31003-00
от 935 ₽
4
Grommet art. 90480-14023-00
По запросу
5
Collar art. 90387-063G3-00
По запросу
6
Clamp art. 90462-08244-00
По запросу
7
Bolt, Flange art. 95822-06025-00
По запросу
8
Tube, Flexible Vinyl art. 91A30-05125-00
По запросу
9
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
10
Spring, Compression art. 90501-101J5-00
По запросу
11
Зажим art. 90464-15195-00
По запросу
