модель 2000 года
- Модель SRX 700
- Код модели SRX700 (SRX700D)

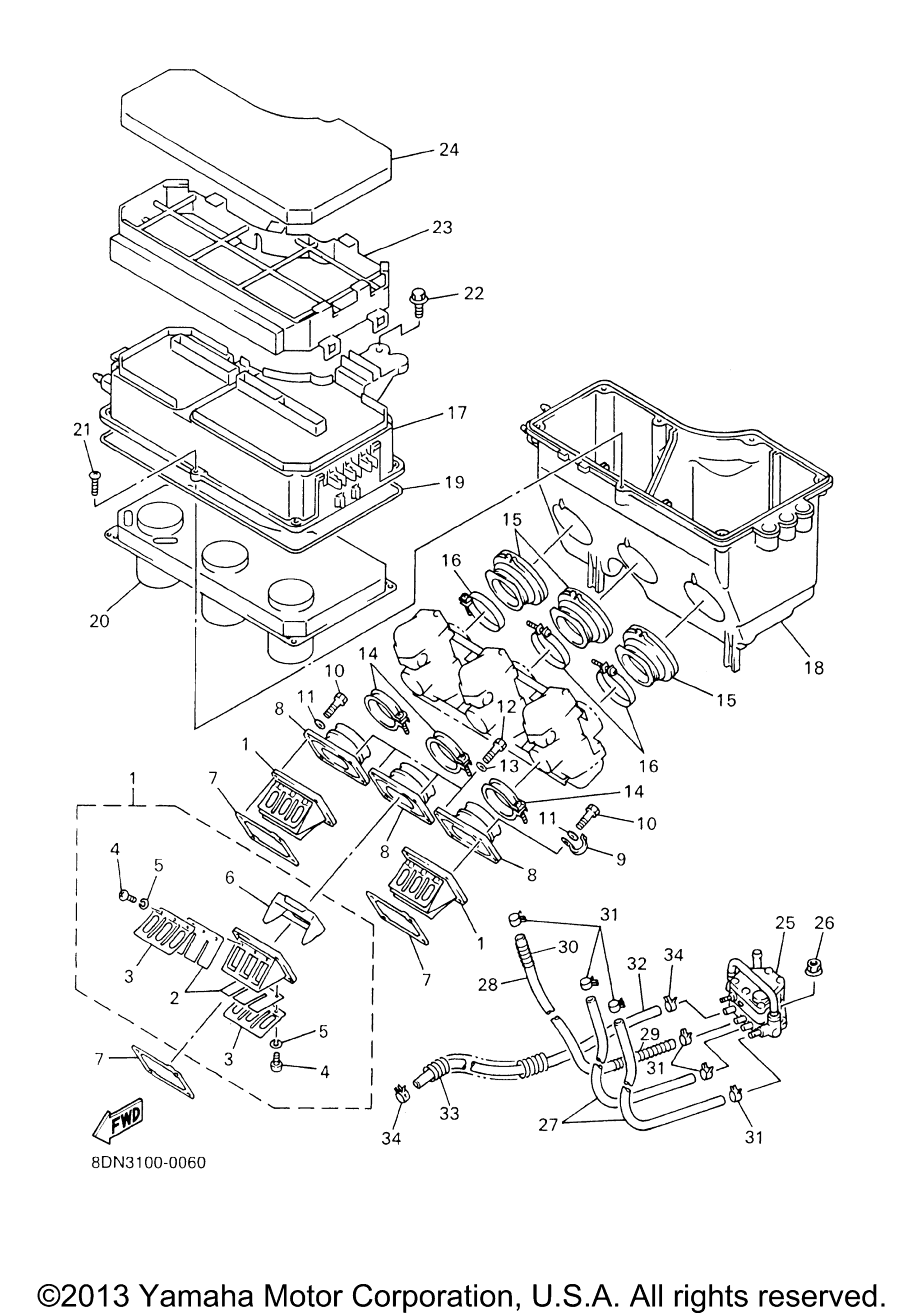

Схема впускной системы для SRX700 (SRX700D)
Схема
Детали
Номер
Наименование детали
Цена
1
Reed Valve Assy art. 8DF-13610-01-00
По запросу
2
. .Reed, Valve art. 2KM-13613-01-00
По запросу
3
. .Stopper, Reed Valve art. 8DF-13616-00-00
По запросу
4
. Screw, Pan Head art. 98580-03006-00
По запросу
5
. .Washer art. 92990-03100-00
По запросу
6
. .Spacer, Reed Valve art. 8DF-13625-00-00
По запросу
7
Gasket, Valve Seat art. 8DF-13621-00-00
По запросу
8
Manifold, Intake art. 8EK-13555-00-00
По запросу
9
Clamp art. 90462-08078-00
По запросу
10
Bolt art. 97017-06025-00
По запросу
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Bolt art. 97017-06025-00
По запросу
13
Шайба Yamaha art. 92907-06600-00
от 221 ₽
14
Clamp, Hose art. 86M-13575-00-00
По запросу
15
Joint, Air Cleaner 1 art. 8DF-14453-01-00
По запросу
16
Hose Clamp Assy art. 90450-53008-00
По запросу
17
Silencer, Intake 1 art. 8DF-14431-10-00
По запросу
18
Silencer, Intake 2 art. 8DF-14441-10-00
По запросу
19
Seal art. 51Y-14462-00-00
По запросу
20
Plate art. 8DF-14477-00-00
По запросу
21
Screw, Tapping art. 90167-05043-00
По запросу
22
Bolt, With Washer art. 90119-06163-00
По запросу
23
Guide art. 8DF-14458-00-00
По запросу
24
Element, Air Cleaner art. 8DF-14451-00-00
По запросу
25
Fuel Pump Assy art. 8DF-24410-00-00
По запросу
26
Nut, Flange art. 95707-06500-00
По запросу
27
Hose (L180) art. 90445-094K7-00
По запросу
28
Hose art. 8DF-14294-00-00
По запросу
29
Spring, Compression art. 90501-085L6-00
По запросу
30
Spring, Compression art. 90501-085L7-00
По запросу
31
Clip art. 90467-09026-00
По запросу
32
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
33
Spring, Compression art. 90501-101J5-00
По запросу
34
Clip art. 90467-11044-00
По запросу
