модель 2001 года
- Модель Vmax 700
- Код модели VX700F

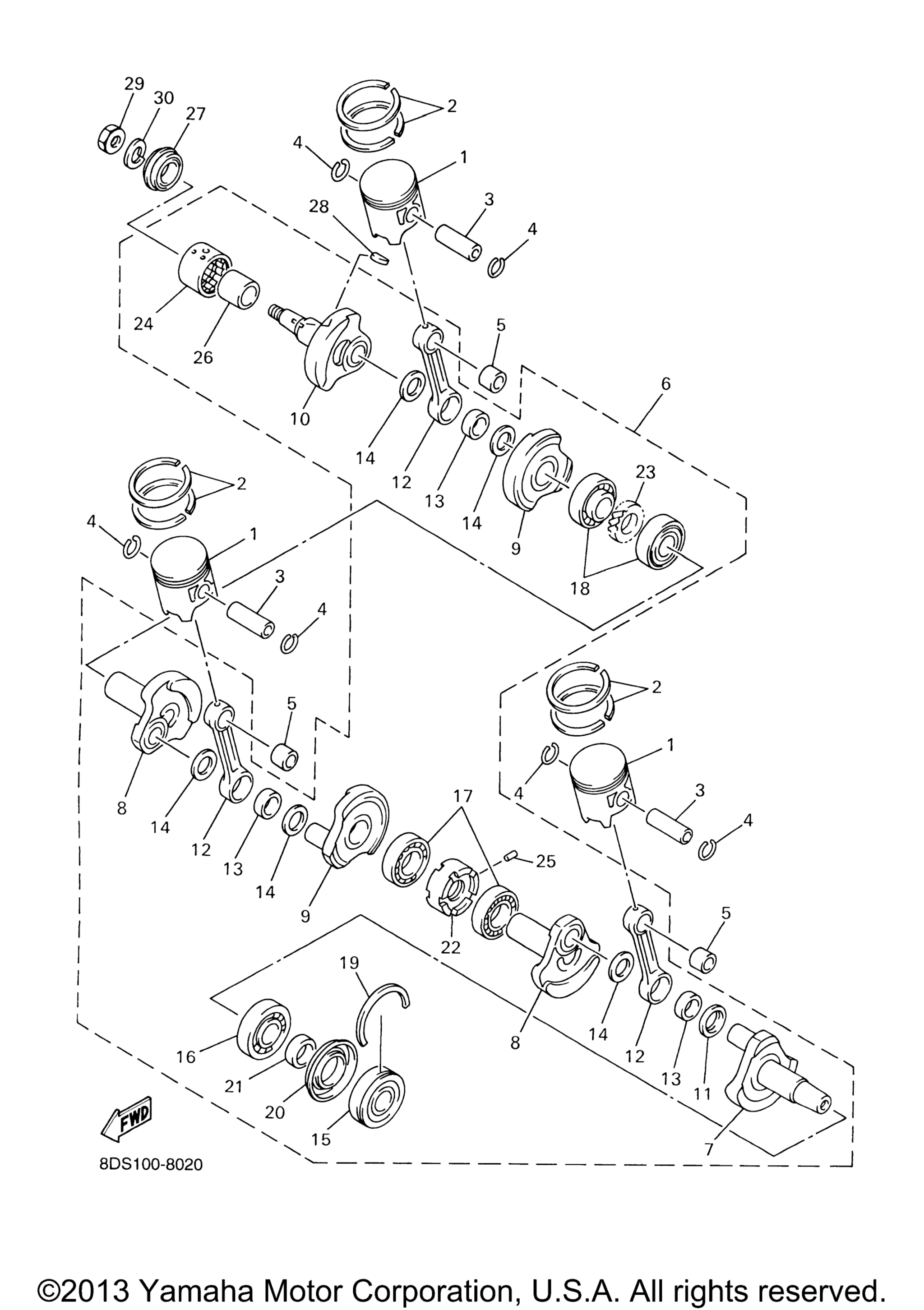

Схема коленвала и поршней для VX700F
Схема
Детали
Номер
Наименование детали
Цена
1
Piston (Std) (USA) art. 8CH-11631-00-A0
от 7 072 ₽
2
Piston Ring Set (Std) (USA) art. 8CH-11603-00-00
По запросу
3
Палец поршневой Yamaha art. 8H8-11633-00-00
от 3 066 ₽
4
Стопорное кольцо поршневого пальца Yamaha art. 93450-21053-00
от 525 ₽
5
Bearing (USA) art. 93310-32009-00
По запросу
6
Crankshaft Assy (USA) art. 8CH-11400-12-00
По запросу
7
. .Crank 1 (USA) art. 8CH-11412-00-00
По запросу
8
. .Crank 2 (USA) art. 8CH-11422-00-00
По запросу
9
. .Crank 3 (USA) art. 8CH-11432-00-00
По запросу
10
. .Crank 4 (USA) art. 8CH-11442-00-00
По запросу
11
. .Washer, Crank Pin (USA) art. 8CH-11685-00-00
По запросу
12
. .Rod, Connecting (USA) art. 8CH-11651-00-00
По запросу
13
. .Bearing (USA) art. 93310-527S9-00
По запросу
14
. .Washer, Plate (USA) art. 90201-277R4-00
По запросу
15
. .Bearing (USA) art. 93306-30715-00
По запросу
16
. .Bearing (USA) art. 93306-30716-00
По запросу
17
. .Bearing (USA) art. 93306-28201-00
По запросу
18
. .Bearing (USA) art. 93306-28202-00
По запросу
19
. .Circlip (USA) art. 93440-80023-00
По запросу
20
. .Oil Seal (USA) art. 93103-45179-00
По запросу
21
. .Collar (USA) art. 8CH-11478-00-00
По запросу
22
. .Seal, Labyrinth 1 (USA) art. 8CH-11515-00-00
По запросу
23
. .Gear, Crank Shaft (USA) art. 8CH-11434-00-00
По запросу
24
. .Bearing (USA) art. 93390-00028-00
По запросу
25
Штифт Yamaha art. 91690-30010-00
По запросу
26
. .Bearing (USA) art. 8DF-1142A-01-00
По запросу
27
Oil Seal (USA) art. 93103-32153-00
от 12 707 ₽
28
Key, Woodruff (USA) art. 90280-05033-00
По запросу
29
Nut (USA) art. 90170-16425-00
По запросу
30
Washer (USA) art. 92907-16600-00
По запросу
