модель 2001 года
- Модель Vmax 700
- Код модели VX700F

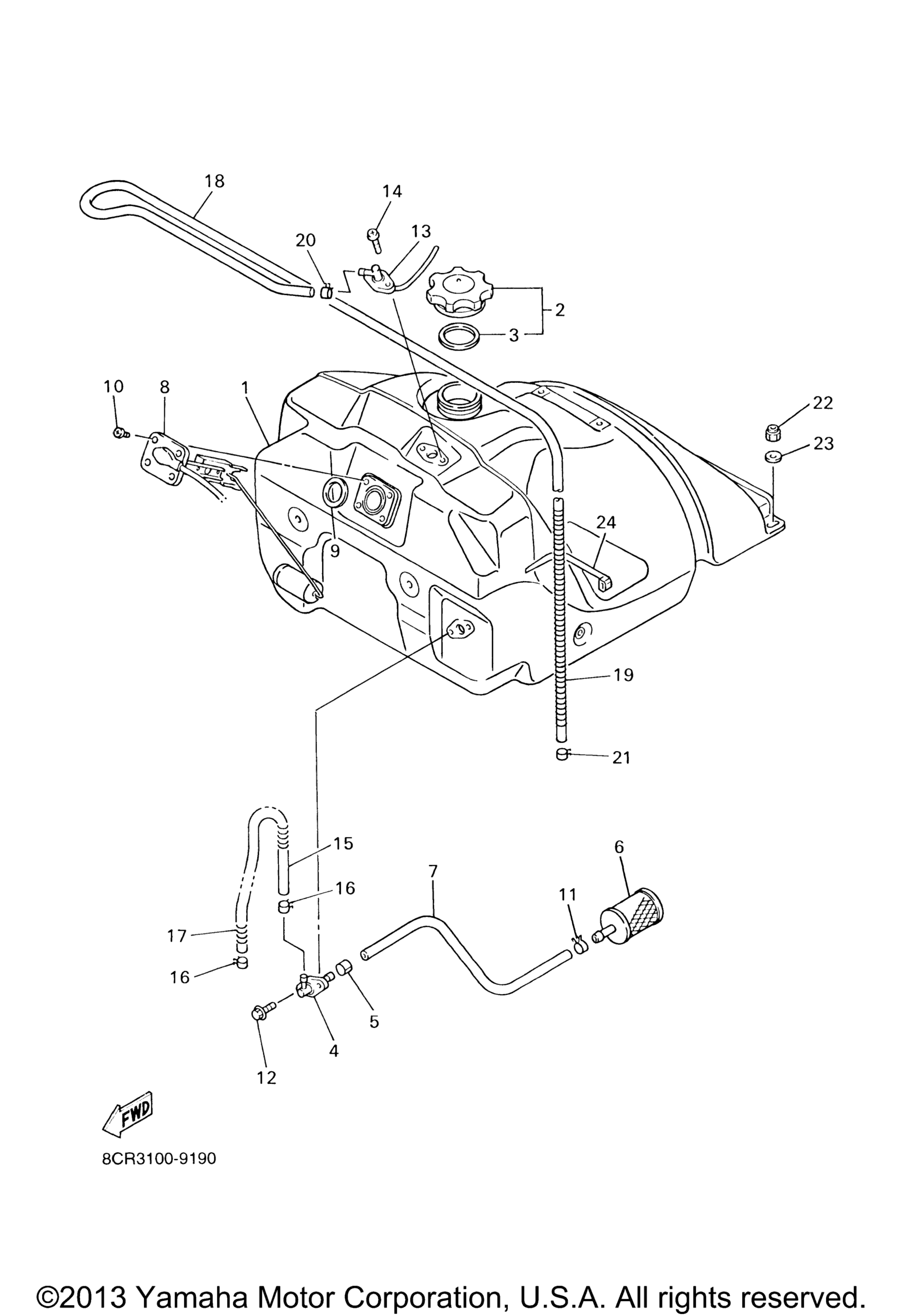

Схема топливного бака для VX700F
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel (USA) art. 8CW-24111-10-00
По запросу
2
Cap Assy (USA) art. 8CW-24610-01-00
По запросу
3
Gasket, Cap (USA) art. 8CW-24612-00-00
По запросу
4
Suction Pipe Comp. 1 (USA) art. 8CR-24301-01-00
По запросу
5
Clip (USA) art. 90468-04092-00
По запросу
6
Фильтр топливный в бензобаке Yamaha art. 8H5-24560-00-00
По запросу
7
Pipe, Suction 1 (USA) art. 8CR-24335-01-00
По запросу
8
Sender Unit Assy, Fuel Meter (USA) art. 8CW-85752-00-00
По запросу
9
Уплотнительное кольцо art. 93210-41041-00
По запросу
10
.Screw, Bind (USA) art. 98907-05008-00
По запросу
11
Clip (USA) art. 90467-11044-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Breather Comp (USA) art. 8CR-2418A-00-00
По запросу
14
Screw (USA) art. 90149-06021-00
По запросу
15
Pipe, Fuel 1 (USA) art. 8CR-24311-10-00
По запросу
16
Clip (USA) art. 90467-11044-00
По запросу
17
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
18
Tube, Flexible Vinyl (USA) art. 91A20-05145-00
По запросу
19
Spring, Compression (USA) art. 90501-084J0-00
По запросу
20
Clip (USA) art. 90468-02078-00
По запросу
21
Clip (USA) art. 90467-09026-00
По запросу
22
Nut, Nylon (USA) art. 95717-08300-00
По запросу
23
Washer, Plate (USA) art. 90201-08784-00
По запросу
24
Зажим art. 90464-15195-00
По запросу
