модель 2001 года
- Модель Vmax 700
- Код модели VX700F

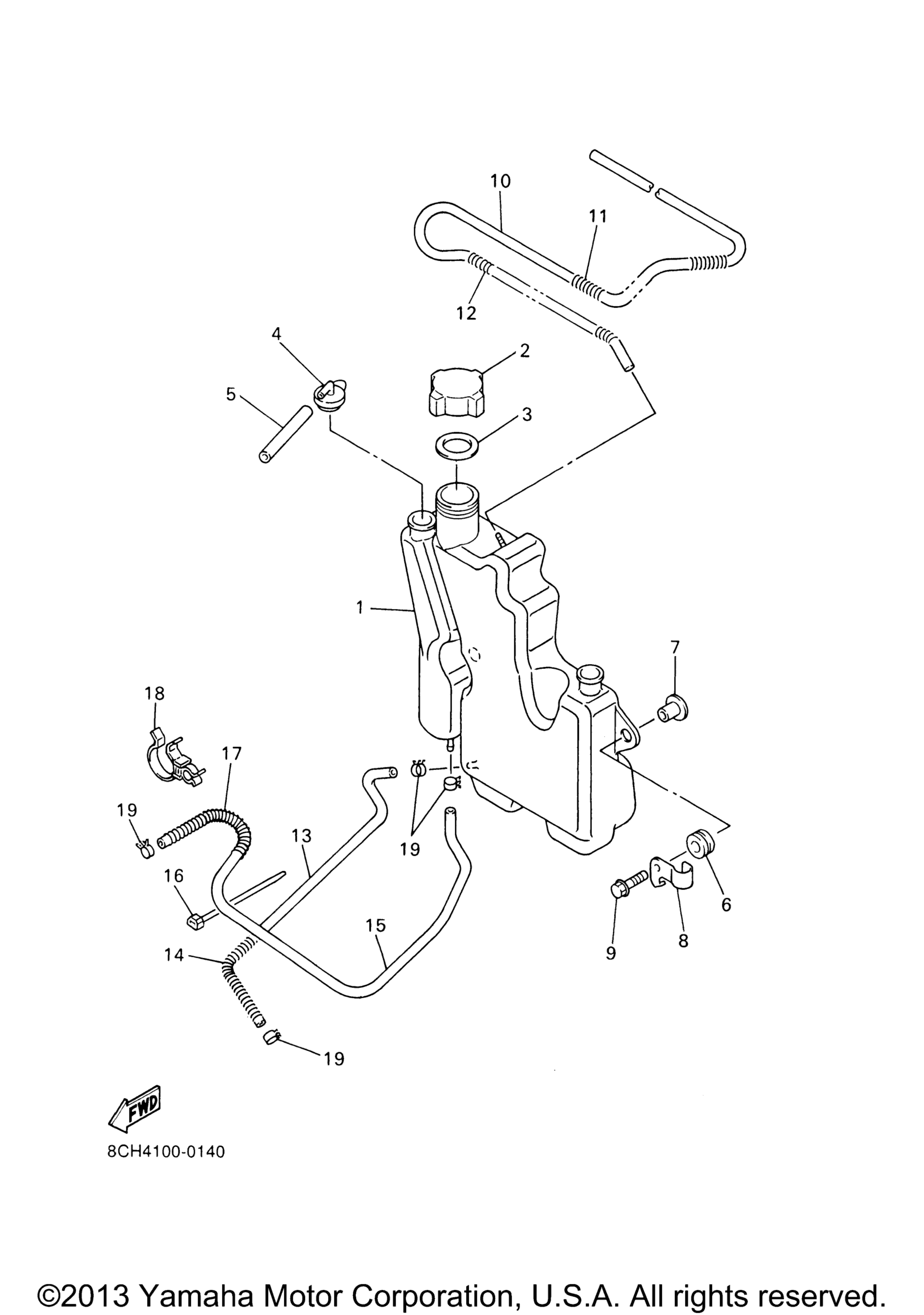

Схема масляного бака для VX700F
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil (USA) art. 8CR-21751-10-00
По запросу
2
Body, Cap (USA) art. 8LU-21771-00-00
от 110 ₽
3
Кольцо уплотнительное Yamaha art. 90430-31003-00
от 935 ₽
4
Крышка расширительного бачка Yamaha art. 89A-21815-00-00
По запросу
5
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
6
Grommet (USA) art. 90480-14023-00
По запросу
7
Collar (USA) art. 90387-063G3-00
По запросу
8
Clamp (USA) art. 90462-08244-00
По запросу
9
Bolt, Flange (USA) art. 95822-06025-00
По запросу
10
Tube, Flexible Vinyl (USA) art. 91A30-05125-00
По запросу
11
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
12
Spring, Compression (USA) art. 90501-101J5-00
По запросу
13
Tube, Flexible Vinyl (USA) art. 91A30-05039-00
По запросу
14
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
15
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
16
Зажим art. 90464-15195-00
По запросу
17
Spring, Compression (USA) art. 90501-083J8-00
По запросу
18
Clamp (USA) art. 90464-26245-00
По запросу
19
Clip (USA) art. 90467-09026-00
По запросу
