модель 2001 года
- Модель Vmax 700
- Код модели VX700F

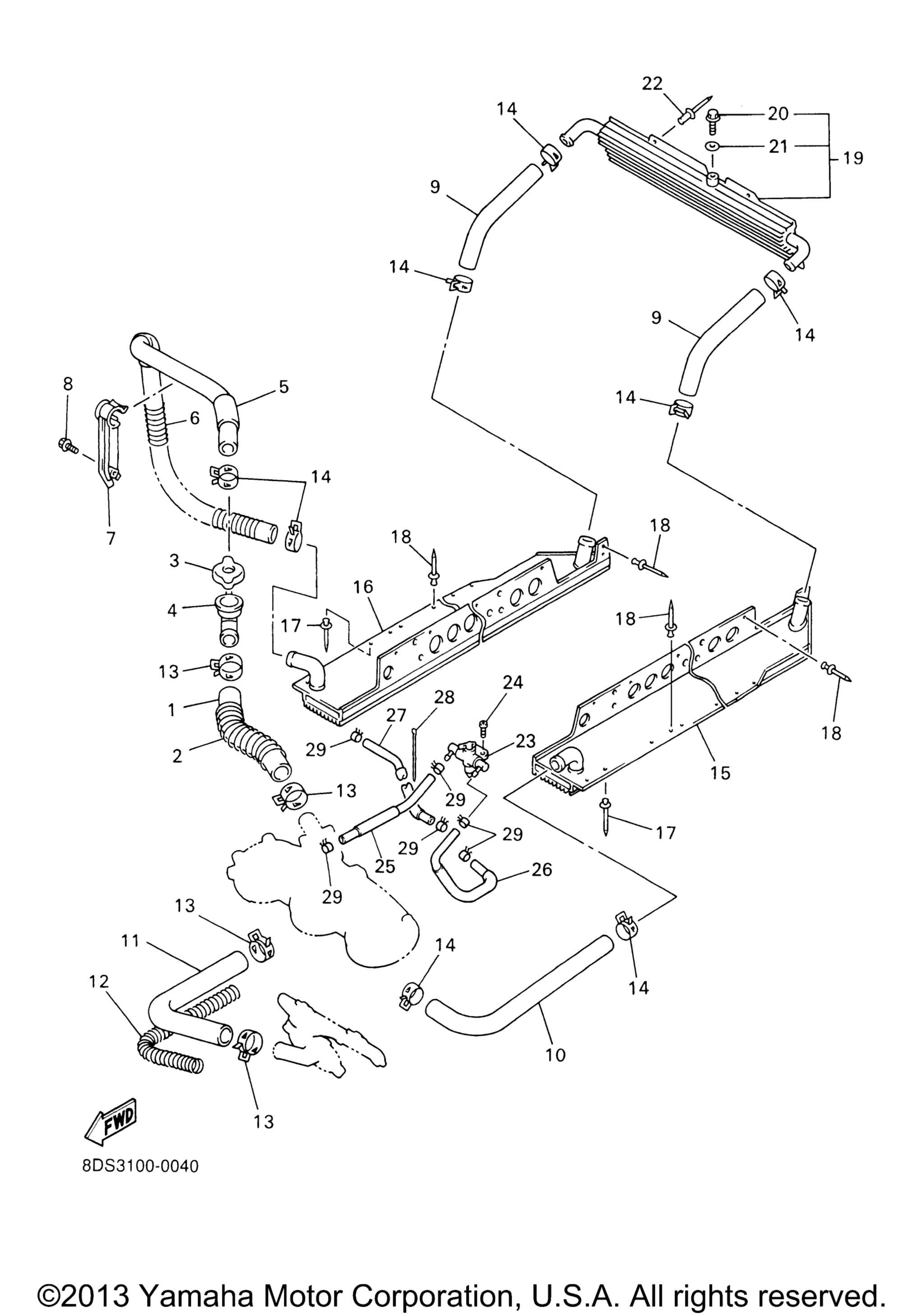

Схема шланга радиатора для VX700F
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 (USA) art. 8CH-12482-00-00
По запросу
2
Spring, Compression (USA) art. 90501-100K8-00
По запросу
3
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
4
Supt, Filler Neck (USA) art. 8CR-12591-00-00
По запросу
5
Pipe 3 (USA) art. 8CH-12483-10-00
По запросу
6
Spring, Compression (USA) art. 90501-14002-00
По запросу
7
Clamp 1 (USA) art. 8CR-12491-00-00
По запросу
8
Bolt, Flange (USA) art. 95817-06014-00
По запросу
9
Pipe 4 (USA) art. 8CR-12484-00-00
По запросу
10
Pipe 5 (USA) art. 8CR-12485-00-00
По запросу
11
Pipe 6 (USA) art. 99999-03253-00
По запросу
12
Spring, Compression (USA) art. 90501-120K7-00
По запросу
13
Clip (USA) art. 90467-28046-00
По запросу
14
Clip (USA) art. 90467-23067-00
По запросу
15
Heat Exchanger (USA) art. 8CR-1240E-03-00
По запросу
16
Heat Exchanger (USA) art. 8CR-1240F-03-00
По запросу
17
Rivet, Blind (4.7X16.4 Black) (USA) art. 90267-47186-00
По запросу
18
Rivet, Blind(4.7X16.4 Yellow) (USA) art. 90267-47195-00
По запросу
19
Heat Exchanger Assy 4 (USA) art. 8CH-1241A-01-00
По запросу
20
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
21
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
22
Rivet, Blind(4.7X16.4 Yellow) (USA) art. 90267-47195-00
По запросу
23
Cock Assy (USA) art. 8CH-1249A-03-00
По запросу
24
Screw, Bind (USA) art. 98907-06020-00
По запросу
25
Hose 1 (USA) art. 8CH-1243A-01-00
По запросу
26
Hose 2 (USA) art. 8CH-1243E-10-00
По запросу
27
Hose 3 (USA) art. 8EX-1243F-00-00
По запросу
28
Зажим пластиковый art. 25G-83936-01-00
По запросу
29
Clip (USA) art. 90467-11028-00
По запросу
