модель 2014 года
- Модель SR VIPER L TX
- Код модели SRVIPER LTX (SR10LEB)

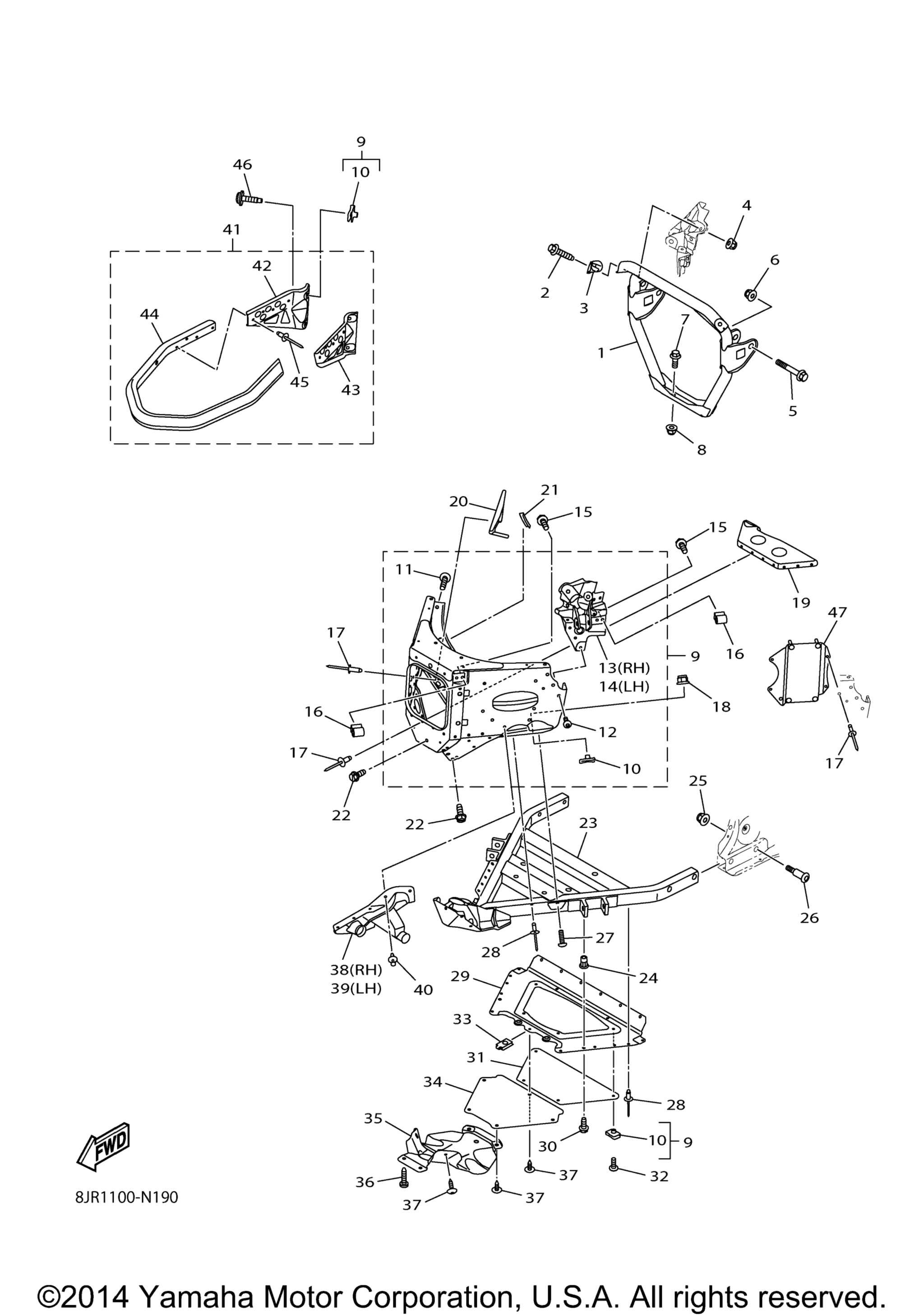

Схема рамы 1 для SRVIPER LTX (SR10LEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Engine art. 8JP-F194E-20-00
По запросу
2
Bolt, Flange M8x1.25X30 art. 8JP-RA188-00-00
По запросу
3
Insert art. 8JP-F3775-00-00
По запросу
4
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
5
Bolt, Flange M12x1.25X75 art. 8JP-RA1A5-00-00
По запросу
6
Nut, Flange Locking M12x1.25 art. 8JP-RA362-00-00
По запросу
7
Bolt, Flange M10x1.25X25 art. 8JP-RA195-00-00
По запросу
8
Nut, Flange Locking art. 8JP-RA360-00-00
По запросу
9
Bulkhead art. 8JP-F191A-10-00
По запросу
10
. Nut, Clip M6 art. 8JP-RA354-00-00
По запросу
11
. .Screw, Tapping M6x1x20 art. 8JP-RA281-00-00
По запросу
12
. Screw, M6x1x16 art. 8JP-RA271-00-00
По запросу
13
. .Holder, Absorber 2 art. 8JP-F377J-00-00
По запросу
14
. .Holder, Absorber art. 8JP-F376J-00-00
По запросу
15
Bolt, Flange M6x1.0X16 art. 8JP-RA180-00-00
По запросу
16
Bracket, Upper art. 8JP-F2219-00-00
По запросу
17
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
18
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
19
Reinforcement, Frame 3 art. SMA-8JPST-BR-KT
По запросу
20
Bracket, Stopper Steeering art. 8JP-F131G-00-00
По запросу
21
Trim (3 Feet) UN art. 8JP-F15B3-00-00
По запросу
22
Screw, Tapping 1/4-20X5/8 art. 8JP-RA279-00-00
По запросу
23
Frame Under 1 art. 8KC-F196A-10-00
По запросу
24
Nut, Hexagon art. 8JP-RA331-00-00
По запросу
25
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
26
Screw, M8x1.25X44.16 art. 8JP-RA275-00-00
По запросу
27
Screw, M6x1.0X20 art. 8JP-RA258-00-00
По запросу
28
Rivet, 9 art. 8JP-RA518-00-00
По запросу
29
Frame, Under 2 art. 8JP-F196E-00-00
По запросу
30
Screw, M5x0.8X20 art. 8JP-RA245-00-00
По запросу
31
Cover, Under art. 8JP-F2863-00-00
По запросу
32
Screw, M6x1.0X16 art. 8JP-RA255-00-00
По запросу
33
Nut, Clip art. 8JP-RA349-00-00
По запросу
34
Panel, Under art. 8JP-F114G-00-00
По запросу
35
Cover, Front art. 8JP-F2865-00-00
По запросу
36
Screw, M5x0.8X25 art. 8JP-RA246-00-00
По запросу
37
Screw, Tapping 10-12X5/8 art. 8KC-RA290-00-00
По запросу
38
Cover 3 art. 8JP-F198J-00-00
По запросу
39
Cover 1 art. 8JP-F198F-00-00
По запросу
40
Пистон пластиковый Yamaha art. 8JP-RA511-00-00
По запросу
41
Front Bumper Comp art. 8JP-K7510-00-00
По запросу
42
. .Bracket, Front Bumper art. 8JP-F1959-00-00
По запросу
43
. .Bracket, Front art. 8JP-F1949-00-00
По запросу
44
. Bumper, Front 1 art. 8JP-K7511-00-00
По запросу
45
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
46
Screw, M6x18 art. 8JP-RA270-00-00
По запросу
47
Bracket, Unit art. 8JP-H5991-00-00
По запросу
Другие схемы модели
Рама 1
