модель 2014 года
- Модель SR VIPER L TX
- Код модели SRVIPER LTX (SR10LEB)

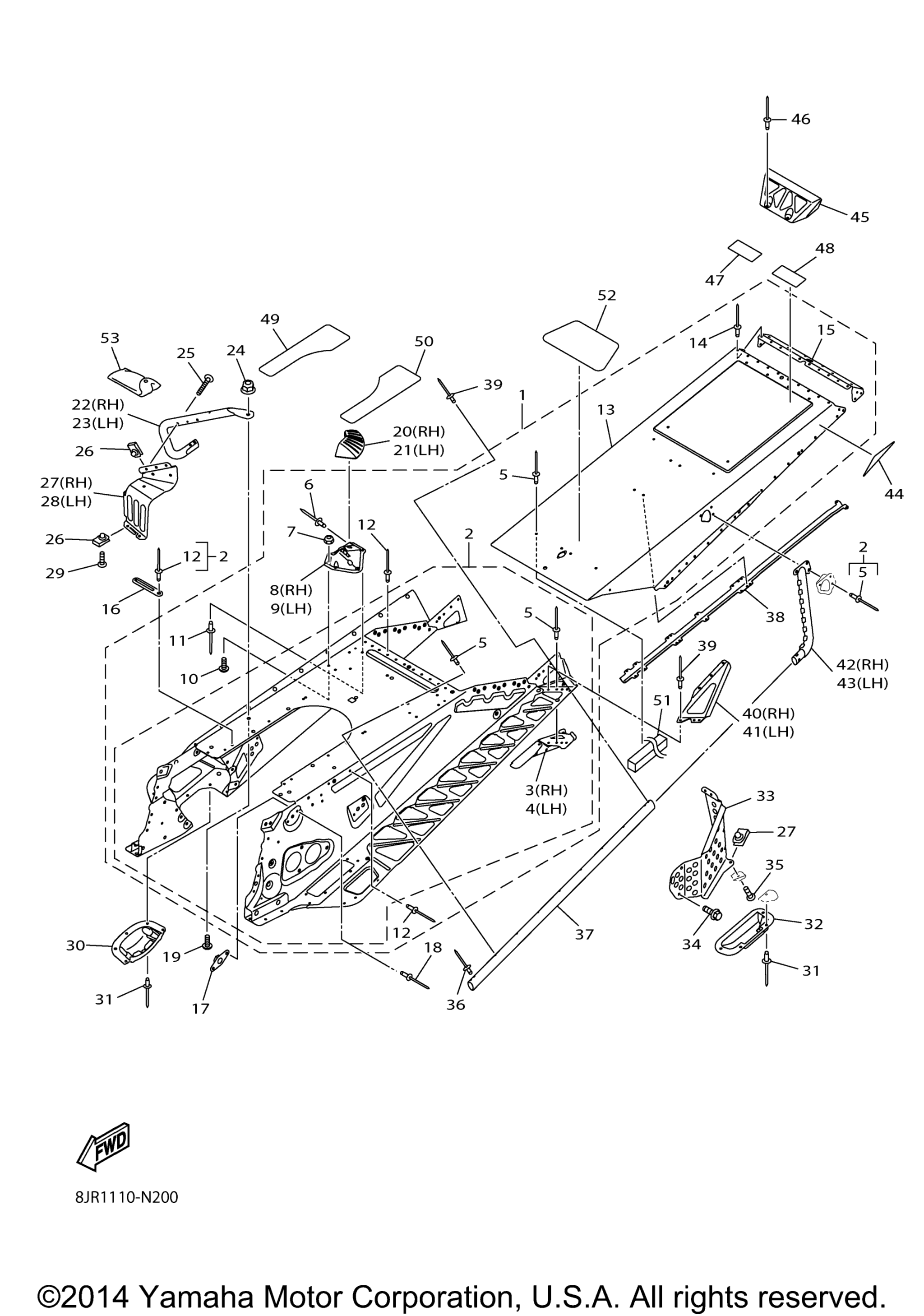

Схема рамы 2 для SRVIPER LTX (SR10LEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Frame Comp art. 8JX-F1950-00-00
По запросу
2
. .Panel, Frame art. 8JX-F1911-00-00
По запросу
3
. . . . Bracket, Rear Track Sus art. 8JX-F1954-00-00
По запросу
4
. . . . Bracket, Rear Track Sus art. 8JX-F1944-00-00
По запросу
5
. . Rivet, 9 UN art. 8JP-RA518-00-00
По запросу
6
. Rivet, 3/16 UN art. 8JP-RA527-00-00
По запросу
7
. .Nut, Hex. Locking art. 8JP-RA370-00-00
По запросу
8
. Bracket, Member 2 art. 8JP-F115M-00-00
По запросу
9
. .Bracket, Member 1 art. 8JP-F115L-00-00
По запросу
10
. .Screw, 5 art. 8JP-RA239-00-00
По запросу
11
. Rivet, 3/16 art. 8JP-RA528-00-00
По запросу
12
. Rivet, 8 UN art. 8JP-RA517-00-00
По запросу
13
. .Panel, Sub Frame 1 art. 8JX-F1912-00-00
По запросу
14
. Rivet, 5 UN art. 8JP-RA514-00-00
По запросу
15
. .Reineforcement, Frame Rear 1 art. 8JP-F1923-00-00
По запросу
16
Clamp, 18 UN art. 8JP-RAB20-00-00
По запросу
17
Bracket art. 8JP-F1919-00-00
По запросу
18
Rivet, 10 art. 8JP-RA519-00-00
По запросу
19
Screw, M8x1.25X20 art. 8JP-RA272-00-00
По запросу
20
Support, Fuel Tank 2 art. 8JP-F2556-00-00
По запросу
21
Support, Fuel Tank 1 art. 8JP-F2555-00-00
По запросу
22
Reinforcement, Frame art. 8JP-F192E-00-00
По запросу
23
Reinforcement, Frame Side art. 8JP-F1929-00-00
По запросу
24
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
25
Screw, M5x0.8X35 art. 8JP-RA247-00-00
По запросу
26
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
27
Reinforcement Sub Frame Fr 2 art. 8JP-F1996-00-00
По запросу
28
Reinforcement Sub Frame Fr 1 art. 8JP-F1995-00-00
По запросу
29
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
30
Protector, Chain art. 8JP-F2147-00-00
По запросу
31
Rivet, 14 art. 8JP-RA523-00-00
По запросу
32
Protector, Disc Brake art. 8JP-F5717-00-00
По запросу
33
Protector, Disc Brake art. 8JP-F5718-00-00
По запросу
34
Bolt, Flange M6x1.0X12 art. 8JP-RA179-00-00
По запросу
35
Screw, M5x0.8X20 art. 8JP-RA244-00-00
По запросу
36
Rivet, 3/16 UN art. 8JP-RA526-00-00
По запросу
37
Reinforcement, Footrest 1 art. 8JP-F1926-00-00
По запросу
38
Protecter, Wire Harness art. 8JP-H2589-00-00
По запросу
39
Rivet, 3/16 art. 8JP-RA527-00-00
По запросу
40
Gusset, Running Board (R.H.) art. 8JP-F1135-00-00
По запросу
41
Gusset, Running Board (L.H.) art. 8JP-F1134-00-00
По запросу
42
Gusset, Tunnel Roll (R.H.) art. 8JP-F1137-00-00
По запросу
43
Gusset, Tunnel Roll (L.H.) art. 8JP-F1136-00-00
По запросу
44
Label 1 art. 8JP-F151A-10-00
По запросу
45
Bracket, Taillight art. 8JP-F117E-00-00
По запросу
46
Rivet, 8 UN art. 8JP-RA517-00-00
По запросу
47
Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
48
Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
49
Protector, Frame 3 art. 8JP-F197C-00-00
По запросу
50
Protector, Frame art. 8JP-F197B-00-00
По запросу
51
Protector, Frame art. 8JP-F1978-00-00
По запросу
52
Protector, Fuel Tank art. 8JP-F4141-00-00
По запросу
53
Tool Kit art. 8JP-F8100-00-00
По запросу
