модель 2014 года
- Модель SR VIPER L TX
- Код модели SRVIPER LTX (SR10LEB)

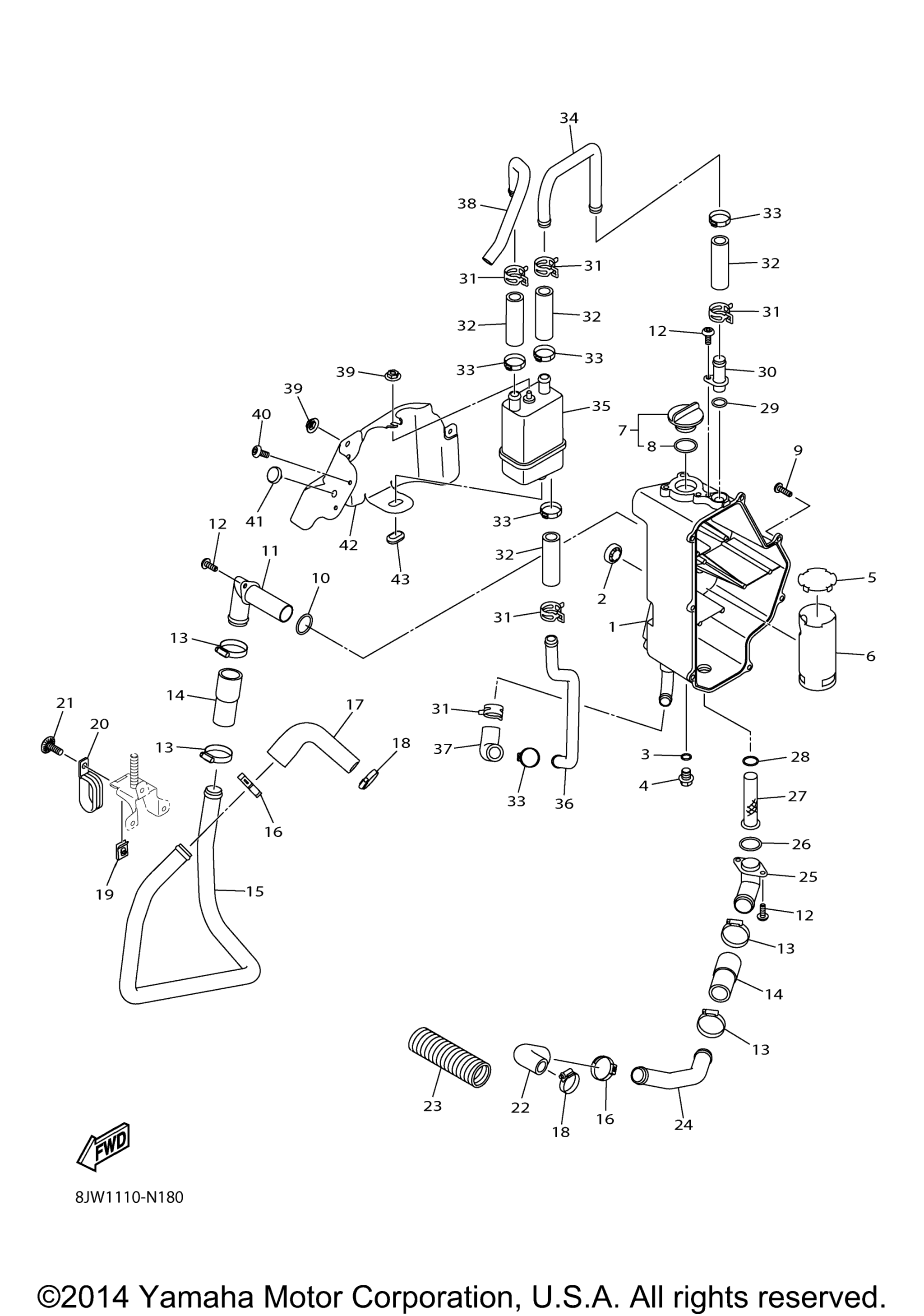

Схема масляного бака для SRVIPER LTX (SR10LEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 8JP-F1751-10-00
По запросу
2
Lens, Level Gauge art. 8JP-F1764-00-00
По запросу
3
O-Ring, 3 art. 8JP-RAF05-00-00
По запросу
4
Plug, Drain art. 8JP-F15A1-00-00
По запросу
5
Cap art. 8JP-F2117-00-00
По запросу
6
Pipe, Oil art. 8JP-F4319-00-00
По запросу
7
Oil Tank Cap Assy art. 8JP-F1770-00-00
По запросу
8
. .O-Ring, 4 art. 8JP-RAF06-00-00
По запросу
9
Screw, Tapping M6x2.0X24 art. 8JP-RA283-00-00
По запросу
10
O-Ring, 0.984 art. 8JP-RAF13-00-00
По запросу
11
Pipe, Oil art. 8JP-F1766-00-00
По запросу
12
Screw, Tapping M6x2.0X12 art. 8JP-RA282-00-00
По запросу
13
Clamp, 22 art. 8JP-RAB24-00-00
По запросу
14
Hose, 1 art. 8JP-RA905-00-00
По запросу
15
Hose, Oil 1 art. 8JP-E3464-00-00
По запросу
16
Clamp, 15 art. 8JP-RAB17-00-00
По запросу
17
Pipe, Oil 1 art. 8JP-E7021-00-00
По запросу
18
Clamp, 9 art. 8JP-RAB11-00-00
По запросу
19
..Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
20
Clamp art. 8JP-F1338-00-00
По запросу
21
Screw, 10-12X3/4 art. 8KC-RA202-00-00
По запросу
22
Hose 3 art. 8JP-E2578-00-00
По запросу
23
Hose 4 (5 Feet) UN art. 8JP-E2579-00-00
По запросу
24
Pipe 1 art. 8JP-F1816-00-00
По запросу
25
Pipe 2 art. 8JP-F1817-00-00
По запросу
26
O-Ring, 5 art. 8JP-RAF07-00-00
По запросу
27
Strainer art. 8JP-F4167-00-00
По запросу
28
O-Ring, 3/4 art. 8JP-RAF09-00-00
По запросу
29
O-Ring, 5/8 art. 8JP-RAF11-00-00
По запросу
30
Pipe, Oil 1 art. 8JP-E3416-00-00
По запросу
31
Clamp, 14 art. 8JP-RAB16-00-00
По запросу
32
Hose, 2 art. 8JP-RA906-00-00
По запросу
33
Clamp, 16 art. 8JP-RAB18-00-00
По запросу
34
Pipe, Oil 2 art. 8JP-E3418-00-00
По запросу
35
Seperator, Oil art. 8JP-E1164-01-00
По запросу
36
Pipe, Oil art. 8JP-E5112-00-00
По запросу
37
Hose, Oil 2 art. 8JP-E3465-00-00
По запросу
38
Pipe, Oil 2 art. 8JP-E7022-00-00
По запросу
39
Nut, Flange 1/4 art. 8JP-RA356-00-00
По запросу
40
Screw, M5x1.0X10 art. 8JP-RA250-00-00
По запросу
41
Damper, Radiator art. 8JP-E2465-00-00
По запросу
42
Shield, Heat art. 8JP-F3892-00-00
По запросу
43
Grommet art. 8JP-F1719-00-00
По запросу
