модель 2014 года
- Модель SR VIPER L TX
- Код модели SRVIPER LTX (SR10LEB)

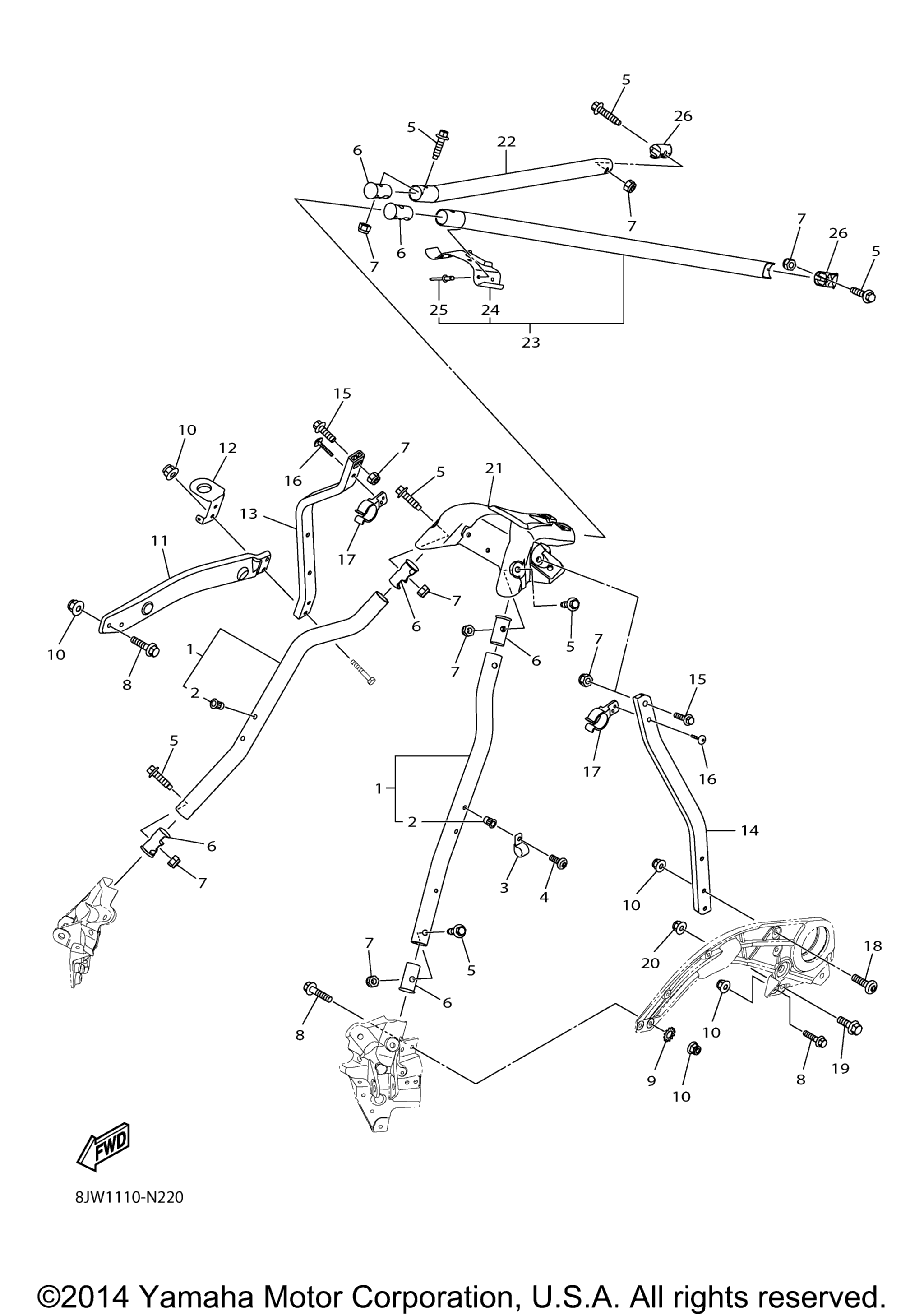

Схема рулевого управления Gate для SRVIPER LTX (SR10LEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe, Cross 6 art. 8JP-F119A-00-00
По запросу
2
. Nut, Hexagon art. 8JP-RA331-00-00
По запросу
3
Clamp, 5 art. 8JP-RAB07-00-00
По запросу
4
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
5
Bolt, Flange M8x1.25X30 art. 8JP-RA187-00-00
По запросу
6
Cap, Main Pipe art. 8JP-F111A-20-00
По запросу
7
Nut, Hex. Locking M8x1.25 art. 8JP-RA372-00-00
По запросу
8
Bolt, Flange M6x1.0X25 art. 8JP-RA182-00-00
По запросу
9
Washer, Toothed Lock 1/4 art. 8JM-RA407-00-00
По запросу
10
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
11
Gusset art. 8JP-F1113-10-00
По запросу
12
Bracket 5 art. 8JP-F112K-00-00
По запросу
13
Member, Side 1 art. 8JP-F111J-00-00
По запросу
14
Member, Side 2 art. 8JP-F111K-00-00
По запросу
15
Bolt, Flange M8x1.25X20 art. 8JP-RA185-00-00
По запросу
16
Screw, 10-12X1.00 art. 8KC-RA288-00-00
По запросу
17
Clip art. 8JP-F11C2-00-00
По запросу
18
Screw, M6x1.0X30 art. 8JP-RA266-00-00
По запросу
19
Bolt, Flange M8-1.25X25 art. 8JM-RA102-00-00
По запросу
20
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
21
Gate, Steering art. 8JP-F3871-00-00
По запросу
22
Pipe, Cross, 7 art. 8JP-F119E-00-00
По запросу
23
Pipe Cross 8 art. 8JP-F119F-00-00
По запросу
24
. .Support, Seat art. 8JP-F114H-00-00
По запросу
25
. Rivet, 5 art. 8JP-RA514-00-00
По запросу
26
Insert art. 8JP-F3775-00-00
По запросу
