модель 2017 года
- Модель SR VIPER B TX
- Код модели SRVIPER B TX LE (SR10BLHL)

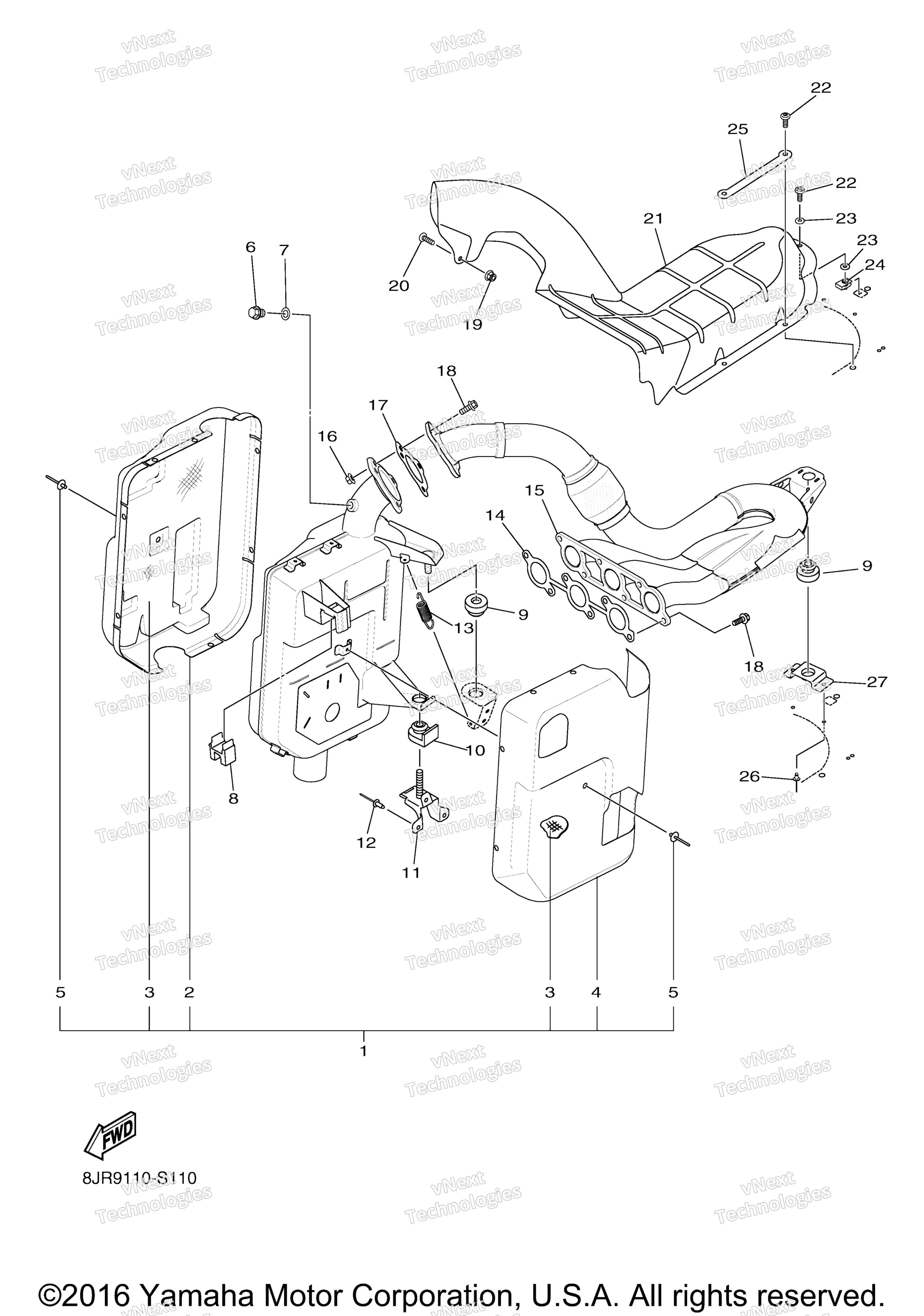

Схема выхлопной системы для SRVIPER B TX LE (SR10BLHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer Assy art. 8JP-E4750-01-00
По запросу
2
. .Protector, Muffler 2 art. 8JP-E4728-00-00
По запросу
3
. .Mat 1 art. 8JP-E4733-00-00
По запросу
4
. .Protector, Muffler 1 art. 8JP-E4718-00-00
По запросу
5
. .Rivet, 3 art. 8JP-RA512-00-00
По запросу
6
Plug, Drain art. 8JP-F15A1-00-00
По запросу
7
Gasket art. 8JP-E4536-01-00
По запросу
8
Grommet, Water Shut art. 8JP-E4664-00-00
По запросу
9
Grommet art. 8JP-E5357-00-00
По запросу
10
Grommet art. 8JP-E5375-00-00
По запросу
11
Bracket art. 8JP-E4744-00-00
По запросу
12
.Rivet, 12 art. 8JP-RA521-00-00
По запросу
13
Spring, 3 art. 8JP-RAD14-00-00
от 2 136 ₽
Аналог
2 136 ₽
Требуется 1 шт.
14
Gasket, Exhaust Pipe art. 8GL-14613-00-00
от 12 321 ₽
Аналог
12 321 ₽
Требуется 1 шт.
15
Exhaust Pipe Assy 1 art. 8JP-E4610-10-00
По запросу
16
Nut, Flange Locking M8x1.25 art. 8JP-RA365-00-00
По запросу
17
Gasket, Exhaust Pipe art. 8JP-E4623-00-00
от 331 ₽
Аналог
12 321 ₽
Требуется 1 шт.
18
Bolt, Flange M8x1.25X20 art. 8JP-RA184-00-00
По запросу
19
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
20
Screw, M6x1.0X25 art. 8JP-RA263-00-00
По запросу
21
Cover, Exhaust art. 8JP-E4627-00-00
По запросу
22
Screw, 11 art. 8JP-RA2A0-00-00
По запросу
23
Washer, 1/4X0.625X0.065 art. 8JP-RA441-00-00
По запросу
24
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
25
Plate, Protector 1 art. 8JP-E465R-00-00
По запросу
26
.Rivet, 17 UR art. 8JP-RA529-00-00
По запросу
26
Rivet, 8 UR art. 8JP-RA517-00-00
По запросу
27
Bracket, 1-1 art. 8JP-E461L-00-00
По запросу
