модель 2017 года
- Модель SR VIPER B TX
- Код модели SRVIPER B TX LE (SR10BLHL)

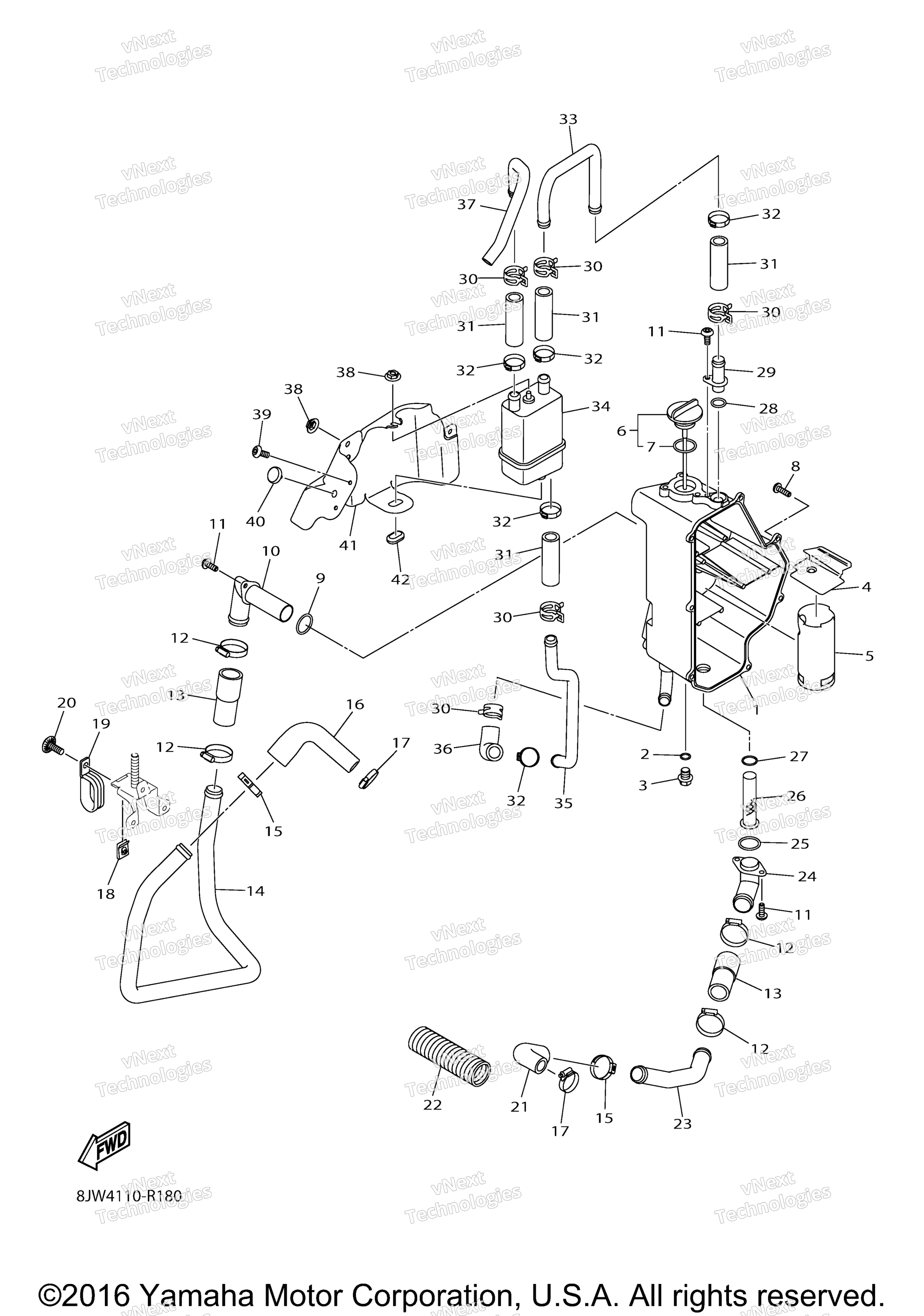

Схема масляного бака для SRVIPER B TX LE (SR10BLHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 8JP-F1751-10-00
По запросу
2
O-Ring, 3 art. 8JP-RAF05-00-00
По запросу
3
Plug, Drain art. 8JP-F15A1-00-00
По запросу
4
Plate, Baffle art. 8KG-F2944-00-00
По запросу
5
Pipe, Oil art. 8JP-F4319-00-00
По запросу
6
Plug, Oil Level art. 8KG-E5362-00-00
По запросу
7
. .O-Ring, 4 art. 8JP-RAF06-00-00
По запросу
8
Screw, Tapping M6x2.0X24 art. 8JP-RA283-00-00
По запросу
9
O-Ring, 0.984 art. 8JP-RAF13-00-00
По запросу
10
Pipe, Oil art. 8JP-F1766-00-00
По запросу
11
Screw, Tapping M6x2.0X12 art. 8JP-RA282-00-00
По запросу
12
Clamp, 26 art. 8JP-RAB29-00-00
По запросу
13
Hose, 1 art. 8JP-RA905-00-00
По запросу
14
Hose, Oil 1 art. 8JP-E3464-00-00
По запросу
15
Clamp, 15 art. 8JP-RAB17-00-00
По запросу
16
Pipe, Oil 1 art. 8JP-E7021-00-00
По запросу
17
Clamp, 9 art. 8JP-RAB11-00-00
По запросу
18
..Nut, Clip 10 art. 8JP-RA352-00-00
По запросу
19
Clamp art. 8JP-F1338-00-00
По запросу
20
Screw, Tapping 1/4-20X0.5 art. 8KC-RA202-00-00
По запросу
21
Hose 3 art. 8JP-E2578-00-00
По запросу
22
Hose 4 (5 Feet) UN art. 8JP-E2579-00-00
По запросу
23
Pipe 1 art. 8JP-F1816-00-00
По запросу
24
Pipe 2 art. 8JP-F1817-00-00
По запросу
25
O-Ring, 5 art. 8JP-RAF07-00-00
По запросу
26
Strainer art. 8JP-F4167-10-00
По запросу
27
O-Ring, 3/4 art. 8JP-RAF09-00-00
По запросу
28
O-Ring, 5/8 art. 8JP-RAF11-00-00
По запросу
29
Pipe, Oil 1 art. 8JP-E3416-00-00
По запросу
30
Clamp, 14 art. 8JP-RAB16-00-00
По запросу
31
Hose, 2 art. 8JP-RA906-00-00
По запросу
32
Clamp, 16 art. 8JP-RAB18-00-00
По запросу
33
Pipe, Oil 2 art. 8JP-E3418-00-00
По запросу
34
Seperator, Oil art. 8JP-E1164-01-00
По запросу
35
Pipe, Oil art. 8JP-E5112-00-00
По запросу
36
Hose, Oil 2 art. 8JP-E3465-00-00
По запросу
37
Pipe, Oil 2 art. 8JP-E7022-00-00
По запросу
38
Nut, Flange 1/4 art. 8JP-RA356-00-00
По запросу
39
Screw, M5x1.0X10 art. 8JP-RA250-00-00
По запросу
40
Damper, Radiator art. 8JP-E2465-00-00
По запросу
41
Shield, Heat art. 8JP-F3892-00-00
По запросу
42
Grommet art. 8JP-F1719-00-00
По запросу
