модель 2017 года
- Модель SR VIPER B TX
- Код модели SRVIPER B TX LE (SR10BLHL)

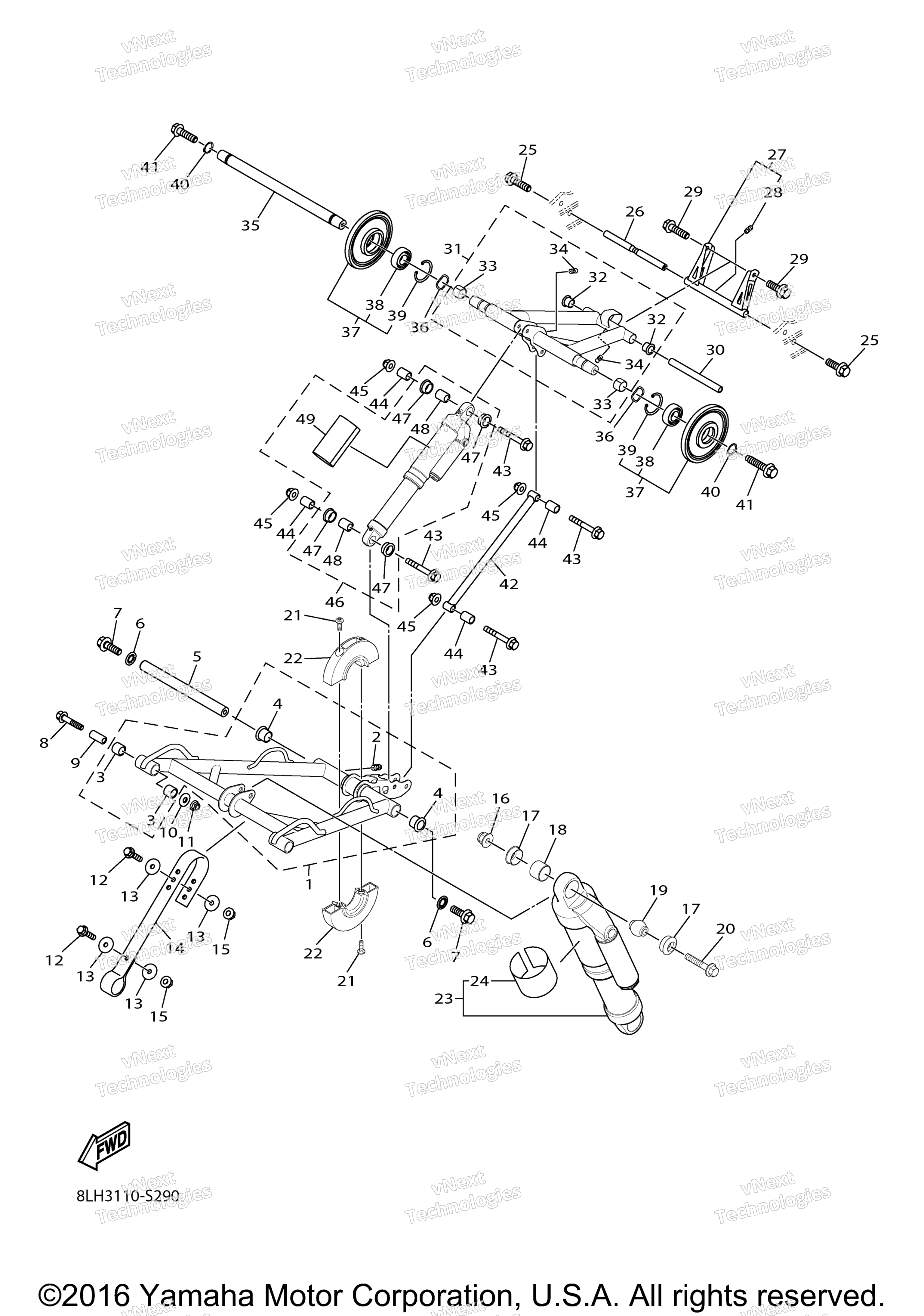

Схема track подвеска 2 для SRVIPER B TX LE (SR10BLHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8JR-G7331-10-00
По запросу
2
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
3
. .Bush, 5 art. 8JP-RA814-00-00
По запросу
4
. .Bush, 0.751 art. 8JP-RA812-00-00
По запросу
5
Shaft 4 art. 8JP-G7486-10-00
По запросу
6
Washer, Tooth M10 art. 8JP-RA457-00-00
По запросу
7
Bolt, Flange M10x1.25X30 art. 8KG-RA199-00-00
По запросу
8
Screw, 7 art. 8JP-RA296-00-00
По запросу
9
Collar, 16 art. 8JP-RA733-00-00
По запросу
10
Washer, Plain art. 8JP-RA462-00-00
По запросу
11
Nut, Flange Locking art. 8JP-RA360-00-00
По запросу
12
Bolt, Flange M6x1.0X30 art. 8JP-RA183-00-00
По запросу
13
Washer, 6.87X25.4X2.32 art. 8JP-RA450-00-00
По запросу
14
Stopper 1 art. 8KG-G7495-00-00
По запросу
15
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
16
Nut, Flange Locking art. 8JP-RA360-10-00
По запросу
17
Bush, 8 art. 8KG-RA817-00-00
По запросу
18
.Collar, 22.4 art. 8JP-RA730-00-00
По запросу
19
Collar, 15 art. 8LH-RA732-00-00
По запросу
20
Bolt, Flange art. 8JP-RA1A2-00-00
По запросу
21
Screw, 10-14X3/4 art. 8JP-RA289-00-00
По запросу
22
Rim, Guide Wheel 1 art. 8JR-G7513-00-00
По запросу
23
Damper Sub Assy art. 8JR-F2201-40-00
По запросу
24
. .Label 6 art. 8JW-F151J-00-00
По запросу
25
Bolt, Flange M8x1.25X25 art. 8JP-RA186-00-00
По запросу
26
Shaft 6 art. 8JR-G7488-00-00
По запросу
27
Bracket 3 art. 8JR-G7417-10-00
По запросу
28
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
29
Bolt, Flange M10x1.25X30 art. 8JP-RA198-10-00
По запросу
30
Shaft 5 art. 8JR-G7487-10-00
По запросу
31
Arm, Pivot 2 art. 8JR-G7332-20-00
По запросу
32
. .Bush, 0.751 art. 8JP-RA812-00-00
По запросу
33
. .Bush, 6 art. 8JP-RA815-00-00
По запросу
34
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
35
Shaft 2 art. 8JR-G7475-10-00
По запросу
36
Washer, Wave art. 8JP-RA463-00-00
По запросу
37
Wheel, Suspension 2 art. 8JR-G7312-00-00
По запросу
38
. .Bearing, 3 art. 8JP-RAG08-00-00
По запросу
39
. .Circlip, 4 art. 8JP-RAH10-00-00
По запросу
40
Circlip, 5 art. 8JP-RAH11-00-00
По запросу
41
Bolt, Flange M10x1.25X30 art. 8JP-RA196-00-00
По запросу
42
Rod, Relay art. 8JR-G7494-10-00
По запросу
43
Bolt, Flange art. 8JP-RA1A2-00-00
По запросу
44
Collar, 12 art. 8JP-RA724-10-00
По запросу
45
Nut, Flange Locking art. 8JP-RA360-10-00
По запросу
46
Shock Absorber art. 8JR-G7480-40-00
По запросу
47
. .Bush, 8 art. 8JP-RA817-00-00
По запросу
48
. .Collar, 15 art. 8JP-RA732-00-00
По запросу
49
. .Label 3 art. 8JW-F151F-00-00
По запросу
