модель 2017 года
- Модель SR VIPER B TX
- Код модели SRVIPER B TX LE (SR10BLHL)

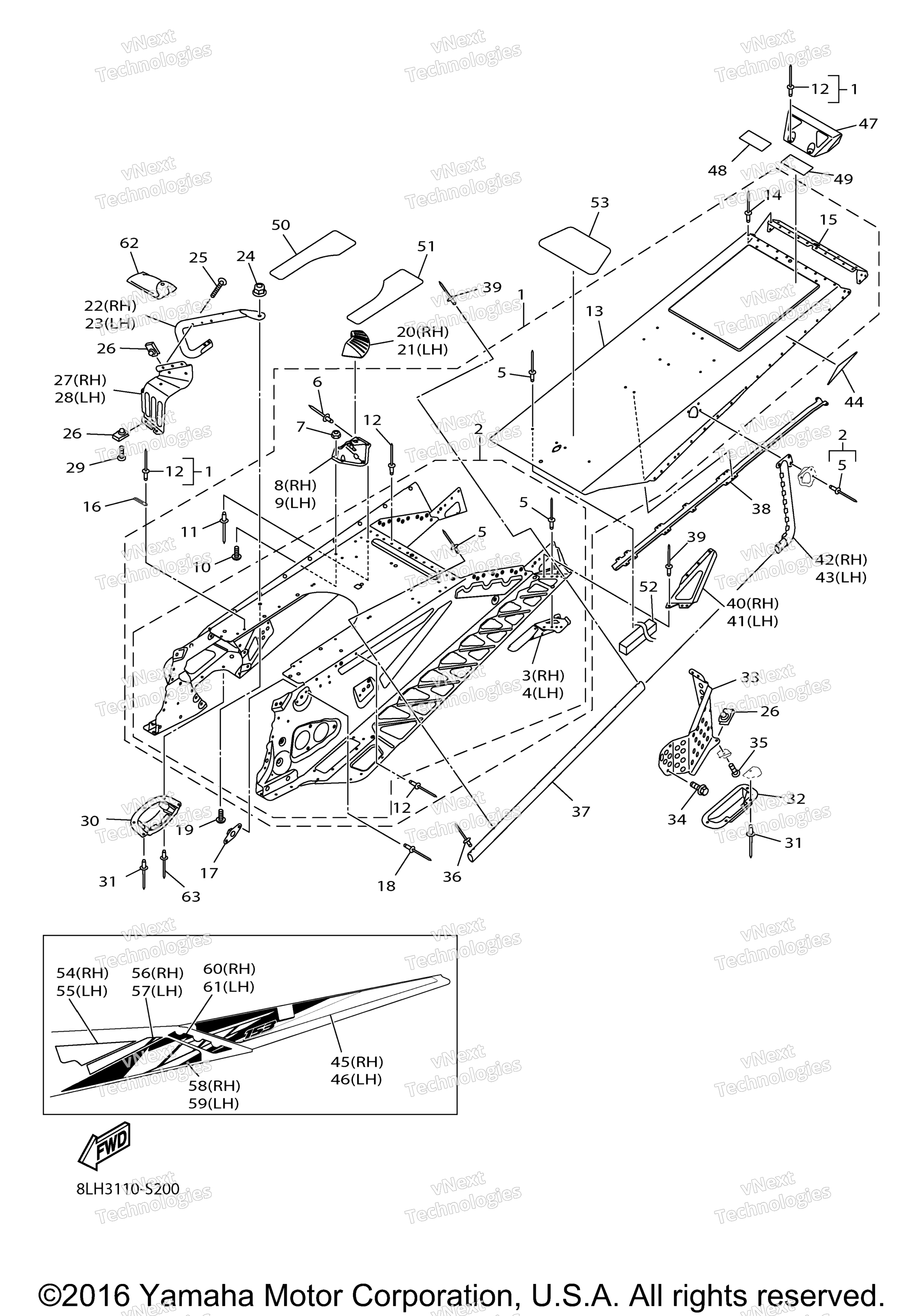

Схема рамы 2 для SRVIPER B TX LE (SR10BLHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Frame Comp art. 8KG-F1950-00-00
По запросу
2
. .Panel, Frame art. 8JR-F1911-00-00
По запросу
3
. . . . Bracket, Rear Track Sus art. 8JR-F1954-00-00
По запросу
4
. . . . Bracket, Rear Track Sus art. 8JR-F1944-00-00
По запросу
5
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
6
. .Rivet, 20 UN art. 8JP-RA532-00-00
По запросу
7
. .Nut, Hex. Locking art. 8JP-RA370-00-00
По запросу
8
. . Bracket, Member 2 art. 8JW-F115M-00-00
По запросу
9
. .Bracket, Member 1 art. 8JW-F115L-00-00
По запросу
10
. .Screw, 5 art. 8JP-RA239-00-00
По запросу
11
. Rivet, 3/16 art. 8JP-RA528-00-00
По запросу
12
. .Rivet, 17 UN art. 8JP-RA529-00-00
По запросу
13
. .Panel, Sub Frame 1 art. 8KG-F1912-00-00
По запросу
14
. .Rivet, 18 art. 8JP-RA530-00-00
По запросу
15
. Reinforcement, Frame Rear 1 art. 8JW-F1923-00-00
По запросу
16
Clamp, 20 UN art. 8JP-RAB22-00-00
По запросу
17
Bracket art. 8JP-F1919-00-00
По запросу
18
.Rivet, 12 art. 8JP-RA521-00-00
По запросу
19
Screw, M8x1.25X20 art. 8JP-RA272-00-00
По запросу
20
Support, Fuel Tank 2 art. 8JP-F2556-00-00
По запросу
21
Support, Fuel Tank 1 art. 8JP-F2555-00-00
По запросу
22
Reinforcement, Frame art. 8JP-F192E-00-00
По запросу
23
Reinforcement, Frame Side art. 8JP-F1929-00-00
По запросу
24
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
25
Screw, M5x0.8X35 art. 8JP-RA247-10-00
По запросу
26
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
27
Reinforcement Sub Frame Front 2 art. 8JW-F1996-00-00
По запросу
28
Reinforcement Sub Frame Front 1 art. 8JW-F1995-00-00
По запросу
29
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
30
Protector, Chain art. 8JP-F2147-00-00
По запросу
31
Rivet, 14 art. 8JP-RA523-00-00
По запросу
32
Protector, Disc Brake art. 8JP-F5717-00-00
По запросу
33
Protector, Disc Brake art. 8JW-F5718-60-00
По запросу
34
Bolt, Flange M6x1.0X12 art. 8JP-RA179-00-00
По запросу
35
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
36
Rivet, 3/16 UN art. 8JP-RA526-00-00
По запросу
37
Reinforcement, Footrest 1 art. 8JW-F1926-00-00
По запросу
38
Protecter, Wire Harness art. 8KG-H2589-00-00
По запросу
39
Rivet, 3/16 UN art. 8JP-RA527-00-00
По запросу
40
Gusset art. 8JW-F1135-00-00
По запросу
41
Gusset art. 8JW-F1134-00-00
По запросу
42
Gusset art. 8JW-F1137-00-00
По запросу
43
Gusset art. 8JW-F1136-00-00
По запросу
44
Label 1 art. 8JP-F151A-10-00
По запросу
45
Decal, Frame 5 art. 8LH-RAP05-00-00
По запросу
46
Decal, Frame 6 art. 8LH-RAP06-00-00
По запросу
47
Bracket, Taillight art. 8JW-F117E-10-00
По запросу
48
Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
49
Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
50
Protector, Frame 3 art. 8JP-F197C-00-00
По запросу
51
Protector, Frame art. 8JP-F197B-00-00
По запросу
52
Protector, Frame art. 8KG-F1978-00-00
По запросу
53
Protector, Fuel Tank art. 8JP-F4141-00-00
По запросу
54
Decal, Frame 7 art. 8LH-RAP08-00-00
По запросу
55
Decal, Frame 8 art. 8LH-RAP09-00-00
По запросу
56
Decal, Frame 9 art. 8KN-RAP0A-00-00
По запросу
57
Decal, Frame 10 art. 8KN-RAP0B-00-00
По запросу
58
Decal, Frame 11 art. 8KN-RAP0C-20-00
По запросу
59
Decal, Frame 12 art. 8KN-RAP0D-20-00
По запросу
60
Decal, Frame 13 art. 8KN-RAP0E-20-00
По запросу
61
Decal, Frame 14 art. 8KN-RAP0F-20-00
По запросу
62
Tool Kit art. 8JP-F8100-00-00
По запросу
63
Rivet, 15 art. 8JP-RA524-00-00
По запросу
