модель 2021 года
- Модель Vk540
- Код модели VK540 (VK5NFMO)

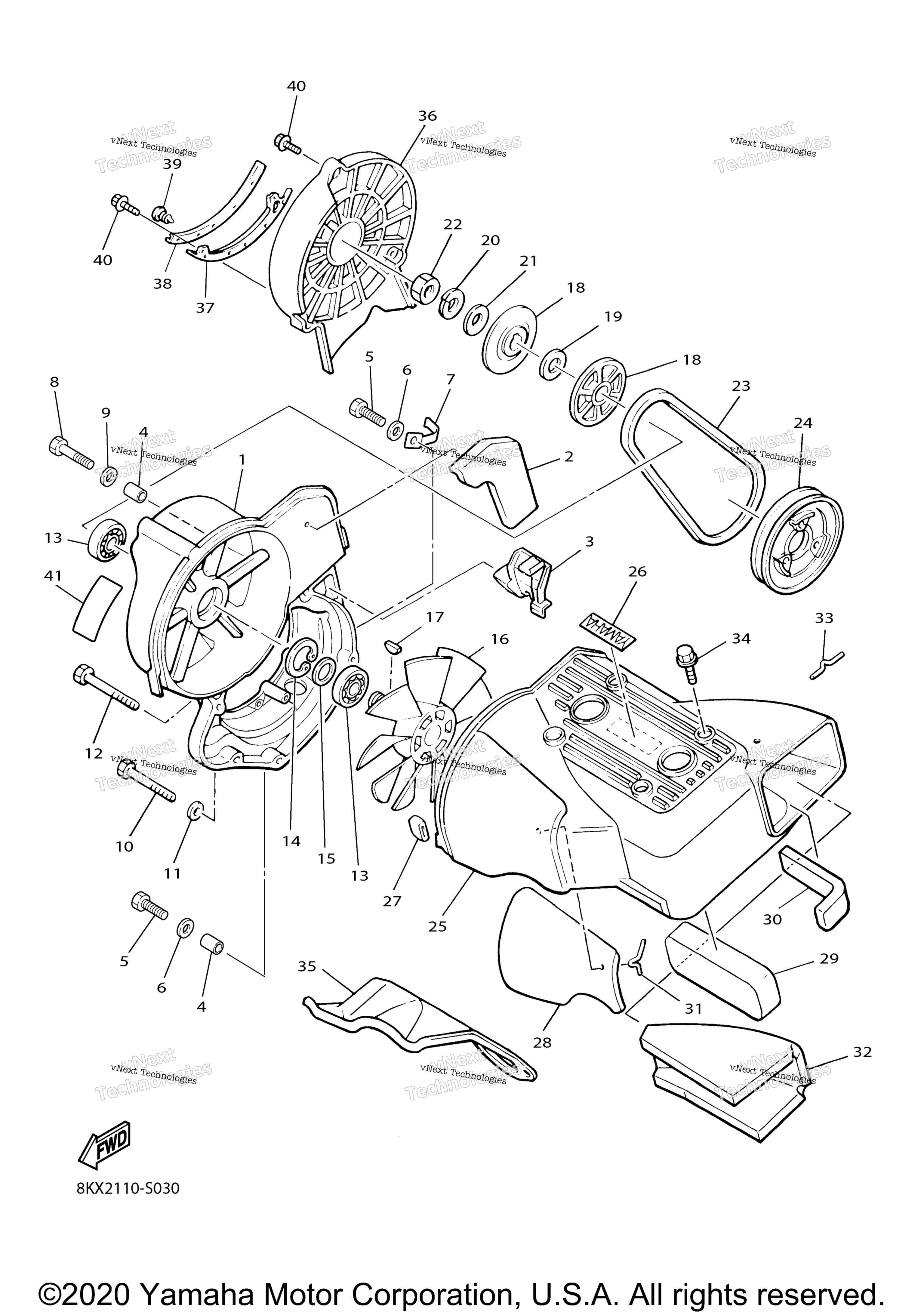

Схема воздушный Shroud & Fan для VK540 (VK5NFMO)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Fan art. 8KX-12621-00-00
По запросу
2
Damper, Shroud 6 art. 8Y0-12679-00-00
По запросу
3
Damper, Air Shroud 1 art. 8Y0-12658-00-00
По запросу
4
Pin, Dowel art. 99590-10114-00
По запросу
5
Bolt, Hexagon art. 90101-08499-00
По запросу
6
Шайба, пластина art. 92907-08600-00
По запросу
7
Clamp art. 90462-10035-00
По запросу
8
Bolt, Hexagon art. 97017-08055-00
По запросу
9
Шайба Yamaha art. 92990-08600-00
от 368 ₽
10
Bolt, Hexagon art. 97017-08075-00
По запросу
11
Шайба, пластина art. 92907-08600-00
По запросу
12
Bolt, Hexagon art. 97017-08075-00
По запросу
13
Подшипник Yamaha art. 93306-20348-00
от 650 ₽
14
Стопорное кольцо Yamaha art. 93420-40064-00
По запросу
15
Washer, Plate art. 90201-17713-00
По запросу
16
Лопасти вентилятора Yamaha art. 8H8-12611-01-00
По запросу
17
Key, Woodruff art. 90280-05014-00
По запросу
18
Pulley 2 art. 8H8-12619-01-00
По запросу
19
Washer, Claw (0.5T) UR UN art. 90214-17017-00
По запросу
19
Washer, Claw (1.0T) UR UN art. 90214-17018-00
По запросу
20
Шайба Yamaha art. 92907-16100-00
По запросу
21
Washer, Plate art. 90201-17713-00
По запросу
22
Nut art. 90170-16425-00
По запросу
23
Ремень вентилятора Yamaha art. 8H8-12612-00-00
от 862 ₽
24
Шкив привода вентилятора Yamaha art. 8H8-12618-01-00
от 3 728 ₽
25
Кожух вентилятора Yamaha art. 8H8-12651-02-00
По запросу
26
Emblem, Yamaha art. 99246-00080-00
По запросу
27
Damper, Air Shroud 1 art. 8H8-12658-00-00
По запросу
28
Демпфирующая прокладка кожуха радиатора Yamaha art. 8H8-12659-00-00
По запросу
29
Демпфер кожуха вентилятора Yamaha art. 8H8-12669-00-00
По запросу
30
Демпфер кожуха вентилятора Yamaha art. 8V8-12678-00-00
По запросу
31
Pin, Cotter art. 91401-16025-00
По запросу
32
Демпфер кожуха вентилятора Yamaha art. 8AT-12679-00-00
По запросу
33
Pin, Cotter art. 91401-16025-00
По запросу
34
Bolt, With Washer art. 90119-06108-00
По запросу
35
Кожух вентилятора выпускной Yamaha art. 8H8-12652-00-00
По запросу
36
Cover, Fan Case art. 8L0-12616-00-00
По запросу
37
Stay 1 art. 8Y0-12637-02-00
По запросу
38
Damper,Duct 4 art. 8Y0-12687-02-00
По запросу
39
Rivet art. 90269-05051-00
По запросу
40
Bolt, Flange art. 95811-06025-00
По запросу
41
Label, Warning 2 art. 8AC-1262A-E0-00
По запросу
Другие схемы модели
Воздушный Shroud & Fan
