модель 2021 года
- Модель Vk540
- Код модели VK540 (VK5NFMO)

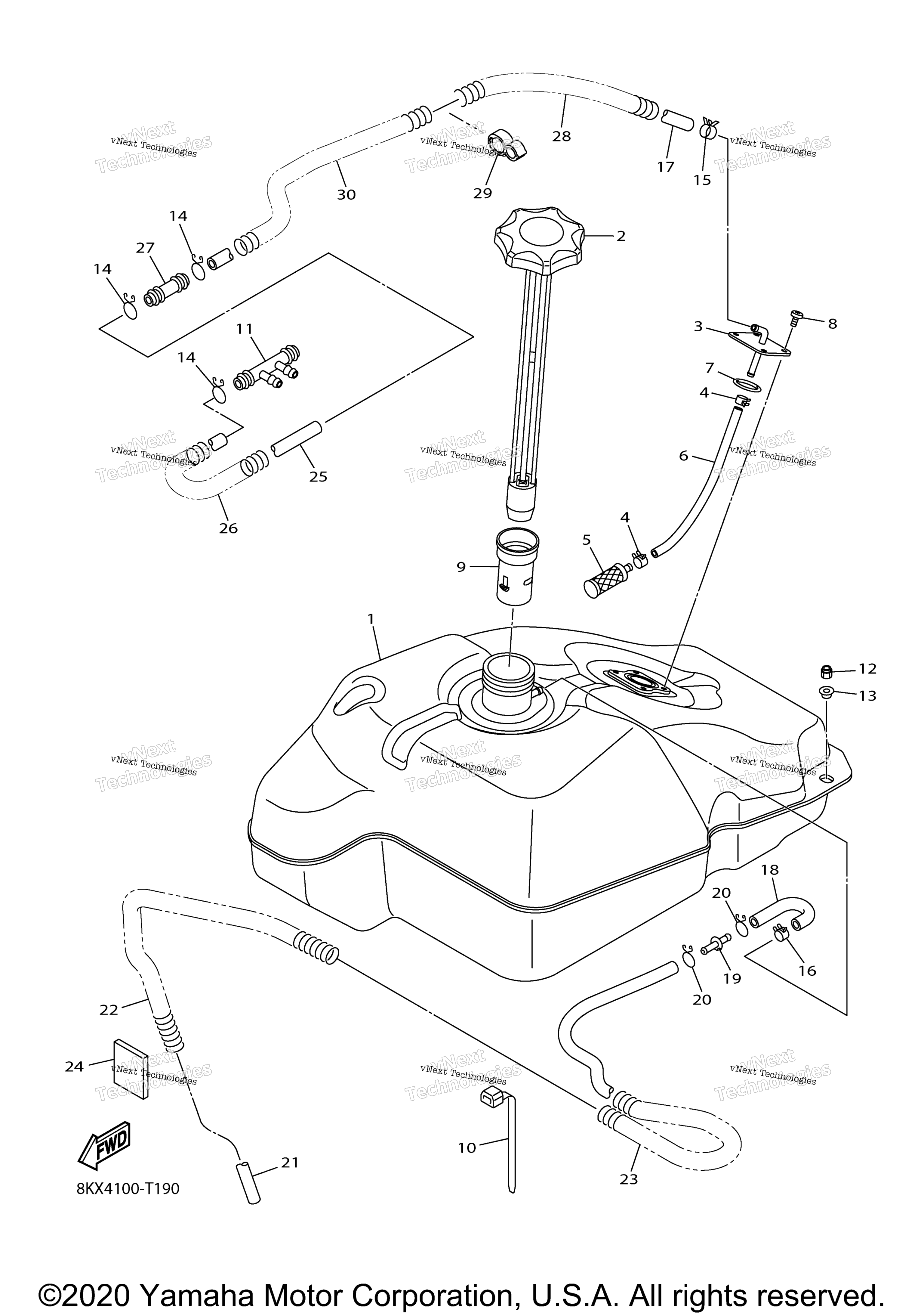

Схема топливного бака для VK540 (VK5NFMO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8KX-24111-00-00
По запросу
2
Cap Assy art. 8KX-24610-01-00
По запросу
3
Suction Pipe Comp. 1 art. 8KX-24301-00-00
По запросу
4
Clip art. 90467-11044-00
По запросу
5
Filter Assy art. J58-24560-00-00
По запросу
6
Hose (L240) art. 90445-11M27-00
По запросу
7
Уплотнительное кольцо art. 93210-41041-00
По запросу
8
Screw, Bind art. 98980-05010-00
По запросу
9
Tube, Filler art. 8KX-24114-00-00
По запросу
10
Зажим art. 90464-15195-00
По запросу
11
Pipe, Joint 1 art. 82M-24376-00-00
По запросу
12
Nut, Nylon art. 95717-08300-00
По запросу
13
Collar art. 90387-081N1-00
По запросу
14
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
15
Clip art. 90467-11044-00
По запросу
16
Clip art. 90467-09026-00
По запросу
17
Hose art. 90445-11099-00
По запросу
18
Pipe, Joint art. 8KX-24461-00-00
По запросу
19
Pipe, Joint 1 art. 8H8-24376-00-00
По запросу
20
Clip art. 90467-08017-00
По запросу
21
Tube, Flexible art. 91A21-05170-00
По запросу
22
Spring, Compression art. 90501-083J9-00
По запросу
23
Protector, Pipe art. 81E-24328-00-00
По запросу
24
Spacer art. 8V0-23858-00-00
По запросу
25
Hose art. 90445-11068-00
По запросу
26
Protector, Pipe art. 84M-24327-00-00
По запросу
27
Pipe, Joint 4 art. 878-24379-00-00
По запросу
28
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
29
Clamp art. 90464-10233-00
По запросу
30
Spring, Compression art. 90501-080A8-00
По запросу
