модель 2021 года
- Модель Vk540
- Код модели VK540 (VK5NFMO)

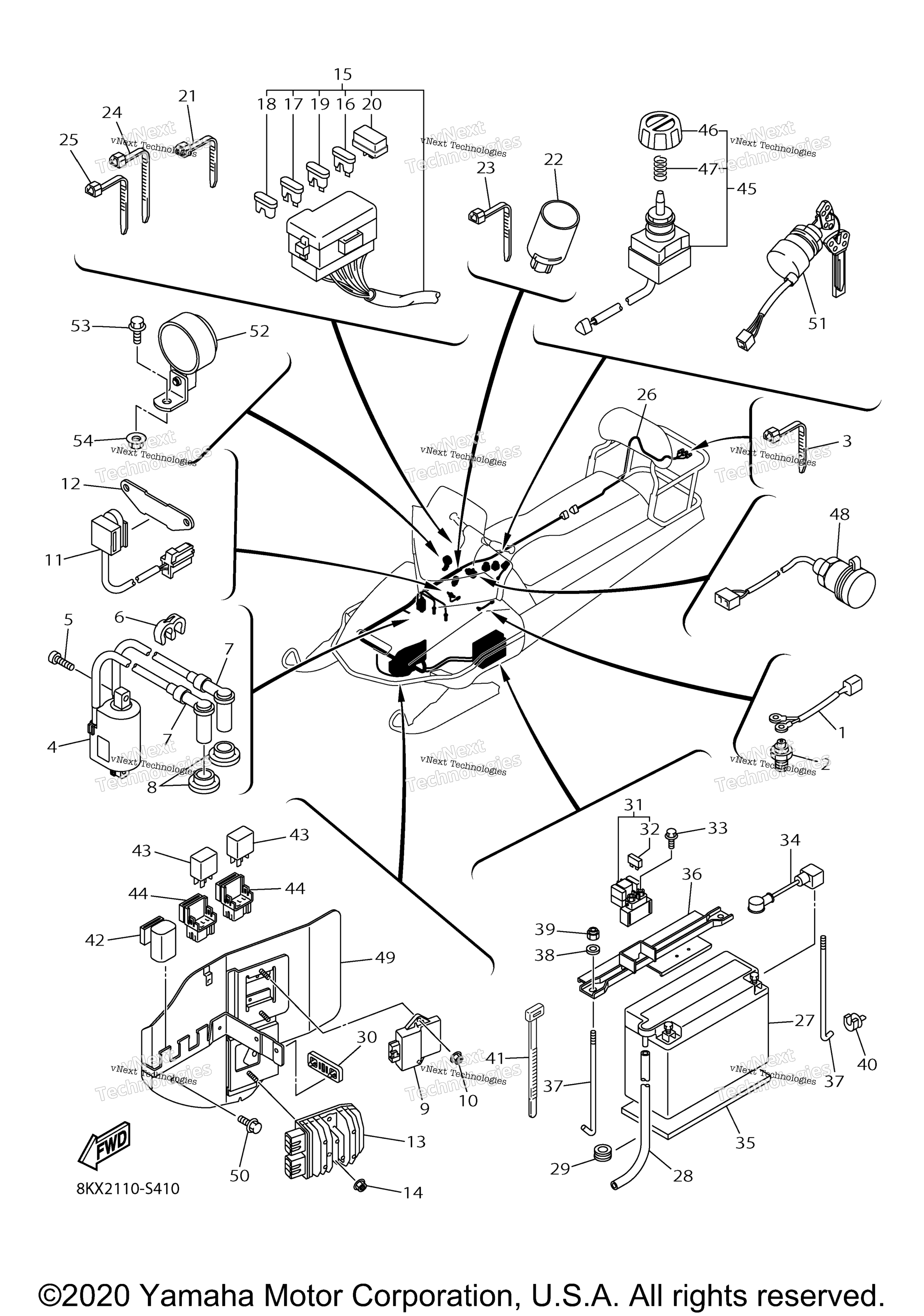

Схема электрооборудования 1 для VK540 (VK5NFMO)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Sub-Lead art. 87L-82318-01-00
По запросу
2
Neutral Switch Assy art. 4KD-82540-00-00
По запросу
3
Clamp (95.0X7.0) art. 90464-13077-00
По запросу
4
Катушка зажигания ( без свечных наконечников ) Yamaha art. 8KX-82310-01-00
По запросу
5
Болт Yamaha art. 91317-06025-00
от 368 ₽
6
Clamp art. 90464-60067-00
По запросу
7
Свечной колпачок Yamaha art. 85G-82370-20-00
от 1 901 ₽
8
Уплотнитель свечного колодца Yamaha art. 8G5-82372-00-00
По запросу
9
C.D.I. Unit Assy art. 8KX-85540-00-00
По запросу
10
Гайка Yamaha art. 95702-06500-00
По запросу
11
Thermo Switch Assy art. 5FU-82560-50-00
По запросу
12
Кронштейн Yamaha art. 8JD-83773-00-00
По запросу
13
Rectifier & Regulator Assy art. 27D-81960-00-00
По запросу
14
Гайка Yamaha art. 95702-06500-00
По запросу
15
Wire Harness Assy art. 8KX-82590-10-00
По запросу
16
Предохранитель 3А art. 67F-82151-30-00
По запросу
17
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
18
Предохранитель 15А art. 67F-82151-50-00
По запросу
19
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
20
Диод Yamaha art. 4WA-81980-00-00
По запросу
21
Clamp (95.0X7.0) art. 90464-13077-00
По запросу
22
Cover art. 8GL-8252U-00-00
По запросу
23
Зажим art. 90464-15195-00
По запросу
24
Зажим art. 90464-15195-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Cord, Taillight art. 8KX-84717-00-00
По запросу
27
Battery Assy (Yuasa Yb16al-A2) art. YB1-6ALA2-00-00
от 6 990 ₽
28
Pipe art. 8AC-8235W-00-00
По запросу
29
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
30
Bracket art. 8FA-83614-00-00
По запросу
31
Реле стартера Yamaha art. 3D7-81940-00-00
По запросу
32
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
33
Болт Yamaha art. 95022-06008-00
от 168 ₽
34
Wire, Plus Lead art. 8KX-82115-01-00
По запросу
35
Seat, Battery art. 84N-82122-00-00
По запросу
36
Plate, Battery Fitting art. 8KX-82136-00-00
По запросу
37
Screw, Fitting art. 8Y7-82133-00-00
По запросу
38
Шайба Yamaha art. 92990-06600-00
от 420 ₽
39
Гайка Yamaha art. 95707-06300-00
от 473 ₽
40
Grommet art. 8AC-82355-00-00
По запросу
41
Зажим пластиковый art. 437-83936-01-00
По запросу
42
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
43
Реле Yamaha art. 8HG-81951-10-00
По запросу
44
Держатель реле Yamaha art. 8HG-81952-00-00
от 473 ₽
45
Switch, Select art. 1XD-87280-01-00
По запросу
46
. .Knob, Select Switch art. 1XD-87285-00-00
По запросу
47
. .Spring art. 1XD-87288-00-00
По запросу
48
Terminal Comp art. 8FP-8254B-00-00
По запросу
49
Bracket, Unit art. 8KX-85991-01-00
По запросу
50
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
51
Замок зажигания Yamaha art. 8HV-82510-00-00
По запросу
52
Buzzer art. 8KX-83383-00-00
По запросу
53
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
54
Nut, Self-Locking art. 95604-06200-00
По запросу
