модель 2021 года
- Модель Vk540
- Код модели VK540 (VK5NFMO)

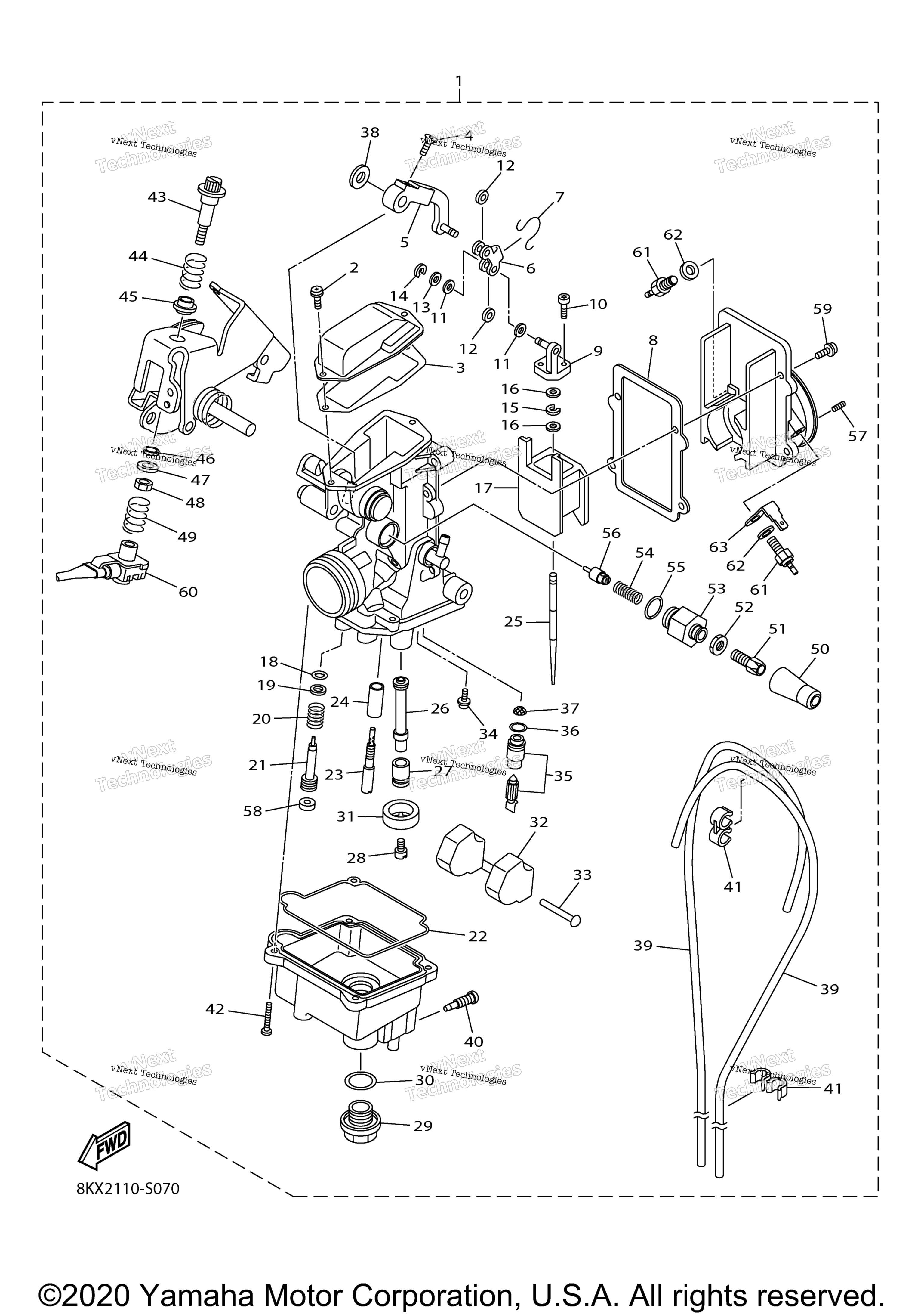

Схема карбюратора для VK540 (VK5NFMO)
Схема
Детали
Номер
Наименование детали
Цена
1
Карбюратор Yamaha art. 8KX-14101-10-00
По запросу
2
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
3
. .Gasket art. 89A-14198-00-00
По запросу
4
. .Screw, Flat Head art. 6K8-14523-10-00
По запросу
5
. .Lever A art. 89A-14292-00-00
По запросу
6
. .Plate art. 89A-14243-00-00
По запросу
7
. .Clip art. 89A-14137-00-00
По запросу
8
. .Gasket art. 89A-14199-00-00
По запросу
9
. .Connector art. 89A-14188-00-00
По запросу
10
. .Bolt art. 91317-03012-00
По запросу
11
. .Gasket art. 3GF-14126-00-00
По запросу
12
. .Ring art. 3MA-14918-00-00
По запросу
13
. .Gasket art. 620-14198-00-00
По запросу
14
. .Clip art. 3MA-14937-00-00
По запросу
15
. .Clip art. 3FA-14137-00-00
По запросу
16
. .Washer (T=0.4Mm) art. 8AB-14227-00-00
По запросу
17
. .Valve, Throttle 1 art. 8KX-14112-35-00
По запросу
18
. .O-Ring art. 3H1-14147-00-00
По запросу
19
. .Washer art. 3H1-14962-00-00
По запросу
20
. .Spring, Air Adjusting art. 5K7-14134-00-00
По запросу
21
. .Screw, Air Adjusting art. 8KX-14123-00-00
По запросу
22
. .O-Ring art. 89A-14147-00-00
от 7 000 ₽
23
. .Jet, Pilot (# 65) art. 4KM-14142-65-00
По запросу
23
. .Jet, Pilot (# 70) AP art. 4KM-14142-70-00
По запросу
24
. .Pipe art. 89A-14996-00-00
По запросу
25
. .Needle art. 284-14116-A6-00
По запросу
26
. .Nozzle, Main art. 8KX-14141-42-00
По запросу
27
. .Ring art. 89A-14194-00-00
По запросу
28
. .Jet, Main (#152.5) AP art. 3G2-1423A-81-00
По запросу
28
Жиклер карбюратора (155) Yamaha art. 3G2-14231-31-00
от 1 134 ₽
28
. .Jet, Main (#151.3) AP art. 3G2-1423E-60-00
По запросу
28
Жиклёр #153.8 art. 3G2-1423E-61-00
По запросу
29
. .Plug, Screw art. 500-14115-00-00
По запросу
30
. .O-Ring art. 558-14147-00-00
от 7 000 ₽
31
. .Plate,Baffle art. 1LX-14153-00-00
По запросу
32
. .Float art. 1UY-14185-00-00
По запросу
33
. .Pin, Float art. 537-14186-00-00
По запросу
34
. .Screw art. 2LN-14565-00-00
По запросу
35
. .Needle Valve Assy art. 1AE-14190-12-00
По запросу
36
. .O-Ring art. 8F2-14147-00-00
По запросу
37
. .Net, Filter art. 1J7-14994-00-00
По запросу
38
. .Washer art. 3H1-14227-00-00
По запросу
39
. .Pipe art. 8KX-14197-00-00
По запросу
40
. .Plug, Drain art. 5LW-14191-00-00
По запросу
41
. .Clip art. 87M-14137-00-00
По запросу
42
. .Screw, Pan Head art. 98580-04014-00
По запросу
43
. .Screw, Throttle art. 8CC-14122-00-00
По запросу
44
. .Spring, Throttle Stop art. 8X0-14500-00-00
По запросу
45
. .Collar art. 8X0-14184-00-00
По запросу
46
. .Washer, Plug Screw art. 22F-14117-00-00
По запросу
47
Шайба Yamaha art. 1UF-14952-00-00
от 420 ₽
48
. .Nut art. 89A-14594-00-00
По запросу
49
Пружинка винта дроссельной заслонки Yamaha art. 8X0-14133-00-00
По запросу
50
. .Cap art. 8A7-14169-00-00
По запросу
51
. .Screw, Cable Adjusting art. 12G-14106-00-00
По запросу
52
. .Nut, Cable Adjusting art. 802-14161-00-00
По запросу
53
. .Cap, Plunger art. 8KX-14174-00-00
По запросу
54
. .Coil, Spring art. 127-14135-00-00
По запросу
55
. .O-Ring art. 1AE-14147-00-00
По запросу
56
Плунжер карбюратора Yamaha art. 8G8-14171-00-00
По запросу
57
. .Pilot Jet, Air (1.0) art. 239-14172-10-00
По запросу
58
. .Cap art. 3F9-14118-00-00
По запросу
59
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 4 шт.
60
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
61
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
62
Шайба Yamaha art. 5CY-14951-00-00
По запросу
63
. .Terminal 1 art. 5FU-82103-00-00
По запросу
