модель 2002 года
- Модель DVX 90
- Код модели Зеленый (A2002ATB2BUSG)

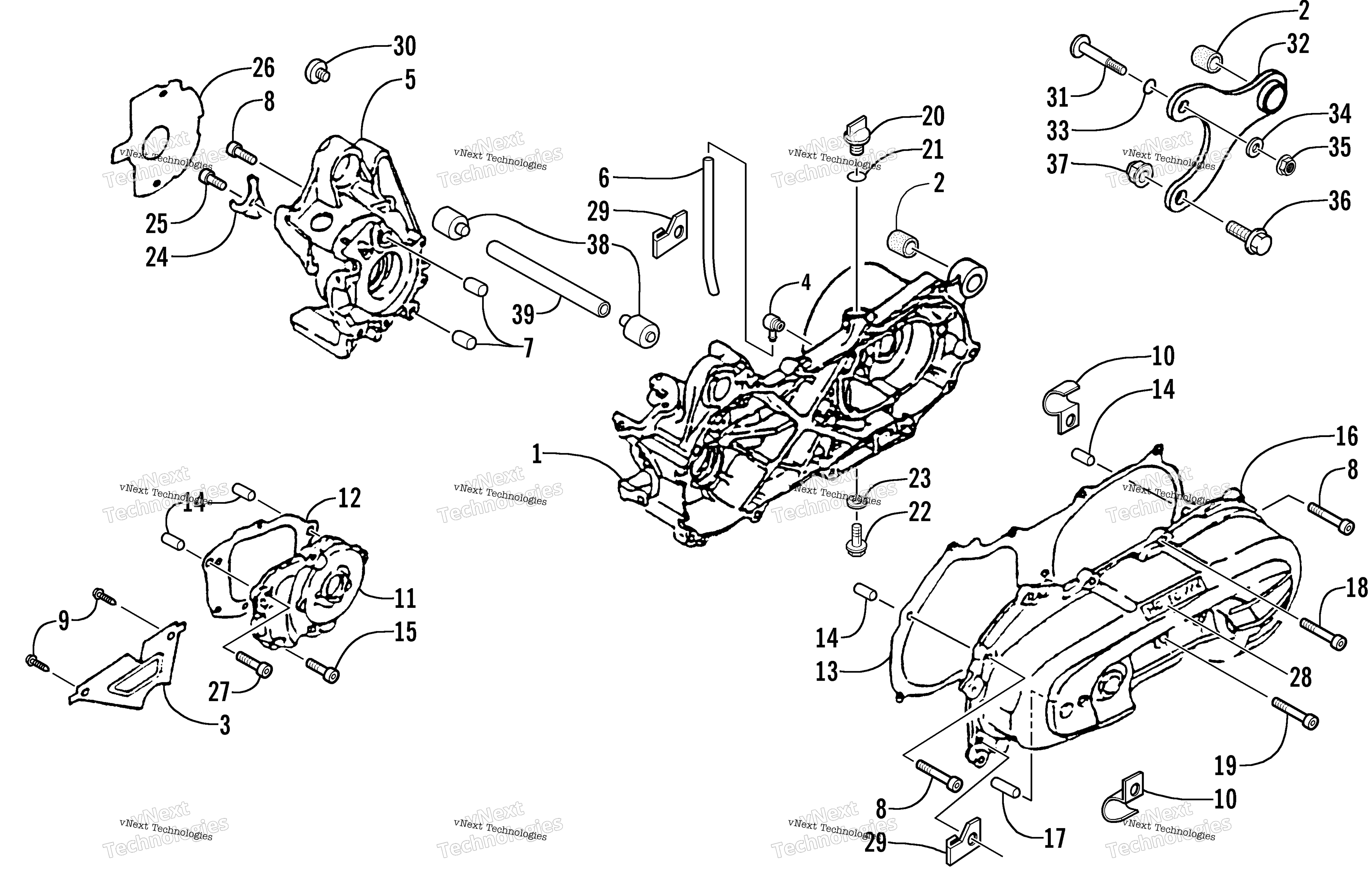

Схема картера Assembly для Зеленый (A2002ATB2BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
LEFT CRANKCASE art. 3301-006
По запросу
2
RUBBER BUSHING art. 3301-427
По запросу
3
PLATE L COVER art. 3301-011
По запросу
4
BREATHER HOSE HEAD art. 3301-057
По запросу
5
RIGHT CRANKCASE art. 3301-001
По запросу
6
BREATHER HOSE art. 3301-480
По запросу
7
DOWEL PIN art. 3301-365
По запросу
8
HEX SOCKET BOLT art. 3301-292
По запросу
9
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-321
По запросу
10
CLAMP art. 3301-013
По запросу
11
MISSION COVER art. 3301-097
По запросу
12
MISSION COVER GASKET art. 3301-098
По запросу
13
CRANKCASE COVER GASKET art. 3301-014
По запросу
14
DOWEL PIN art. 3301-364
По запросу
15
HEX SOCKET BOLT art. 3301-289
По запросу
16
LEFT CRANKCASE COVER art. 3301-010
По запросу
17
SHAFT IDLER art. 3301-426
По запросу
18
1HEX SOCKET BOLT art. 3301-290
По запросу
19
HEX SOCKET BOLT art. 3301-293
По запросу
20
OIL PLUG art. 3301-037
По запросу
21
O- RING art. 3301-297
По запросу
22
HEX WASHER FACE BOLT art. 3301-394
По запросу
23
COPPER PLAIN WASHER art. 3301-342
По запросу
24
OIL SEAL BRACKET art. 3301-003
По запросу
25
HEX SOCKET BOLT art. 3301-287
По запросу
26
GENERATOR GASKET art. 3301-004
По запросу
27
HEX SOCKET BOLT art. 3301-291
По запросу
28
DECAL, DURAMATIC art. 0411-481
По запросу
29
CARBURETOR TUBE BRACKET art. 3301-012
По запросу
30
PROTECT SHROUD art. 3301-002
По запросу
31
FIX SHAFT art. 3301-198
По запросу
32
CRANKCASE BRACKET art. 3301-007
По запросу
33
O- RING art. 3301-296
По запросу
34
PLAIN WASHER art. 3301-343
По запросу
35
HEX FLANGE NUT WITH SERRATION art. 3301-330
По запросу
36
HEX WASHER FACE BOLT art. 3301-406
По запросу
37
HEX FLANGE NUT WITH SERRATION art. 3301-332
По запросу
38
BUSH art. 3301-008
По запросу
39
CRANKCASE FIX SHAFT art. 3301-005
По запросу
