модель 2002 года
- Модель DVX 90
- Код модели Зеленый (A2002ATB2BUSG)

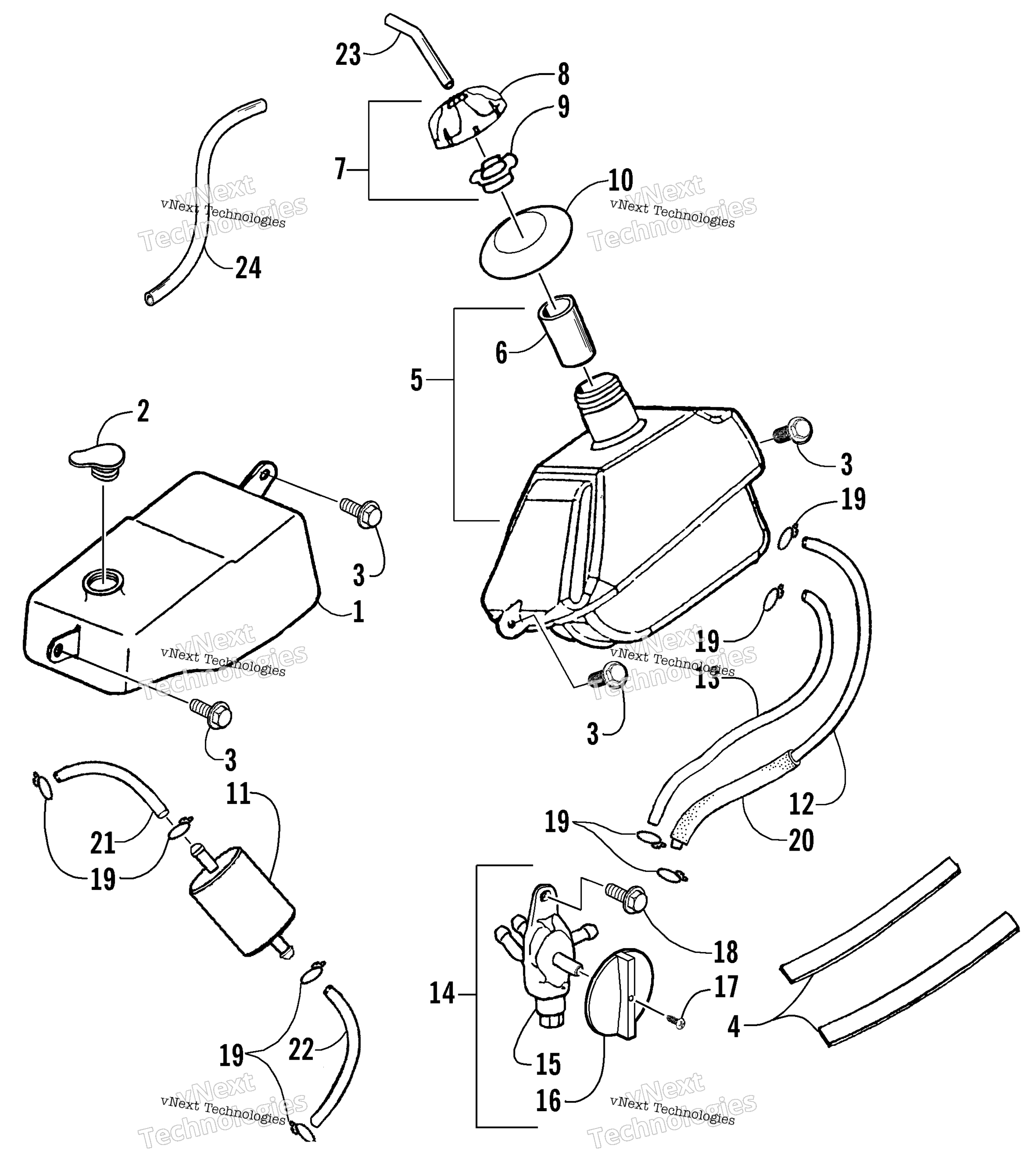

Схема топливный бак и масляный бак Assemblies для Зеленый (A2002ATB2BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL TANK art. 3301-245
По запросу
2
OIL TANK CAP art. 3301-246
По запросу
3
HEX BOLT art. 3301-306
По запросу
4
SPONGE PAD art. 3301-076
По запросу
5
FUEL TANK COMP (inc. 6) art. 3301-073
По запросу
6
FUEL TANK TUBE art. 3301-084
По запросу
7
FUEL CAP ASS’Y (inc. 8-9) art. 3301-078
По запросу
8
FUEL TANK CAP BODY art. 3301-079
По запросу
9
FUEL TANK CAP GASKET art. 3301-081
По запросу
10
FRONT COVER RUBBER GASKET art. 3301-489
По запросу
11
OIL FILTER CUP art. 3301-075
По запросу
12
TUBE art. 3301-370
По запросу
13
TUBE art. 3301-369
По запросу
14
FUEL CUP (inc. 15-17) art. 3301-059
По запросу
15
FUEL CUP BODY art. 3301-491
По запросу
16
FUEL CAP SWIVEL HEAD art. 3301-080
По запросу
17
PAN PHILLIPS BOLT art. 3301-470
По запросу
18
PAN PHILLIPS BOLT art. 3301-317
По запросу
19
CLIP art. 3301-374
По запросу
20
TUBE COVER art. 3301-481
По запросу
21
TUBE art. 3301-477
По запросу
22
TUBE art. 3301-478
По запросу
23
BREATHER HOSE art. 3301-479
По запросу
24
TUBE COVER art. 3301-482
По запросу
