модель 2002 года
- Модель DVX 90
- Код модели Зеленый (A2002ATB2BUSG)

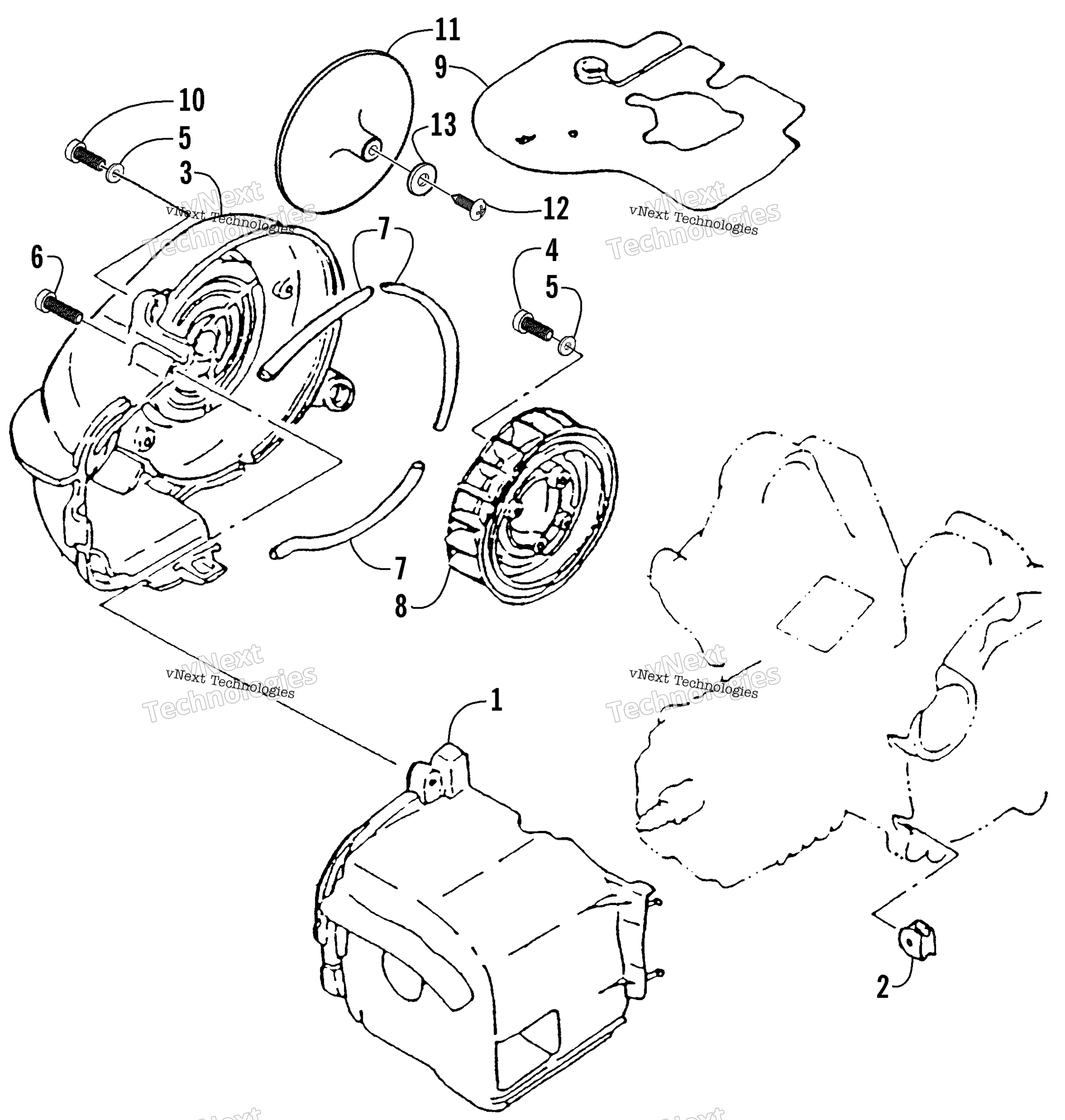

Схема Fan и Воздушный Shroud узла для Зеленый (A2002ATB2BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER AIR SHROUD art. 3301-096
По запросу
2
GROMMET art. 3301-268
По запросу
3
GENERATOR COVER art. 3301-094
По запросу
4
HEX SOCKET BOLT art. 3301-288
По запросу
5
PLAIN WASHER art. 3301-336
По запросу
6
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-324
По запросу
7
DAMPER art. 3301-082
По запросу
8
FAN art. 3301-093
По запросу
9
DEFLECTOR art. 3301-247
По запросу
10
HEX SOCKET BOLT art. 3301-289
По запросу
11
GENERATOR OUTER COVER art. 3301-095
По запросу
12
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-322
По запросу
13
PLAIN WASHER art. 3301-339
По запросу
