модель 2002 года
- Модель DVX 90
- Код модели Зеленый (A2002ATB2BUSG)

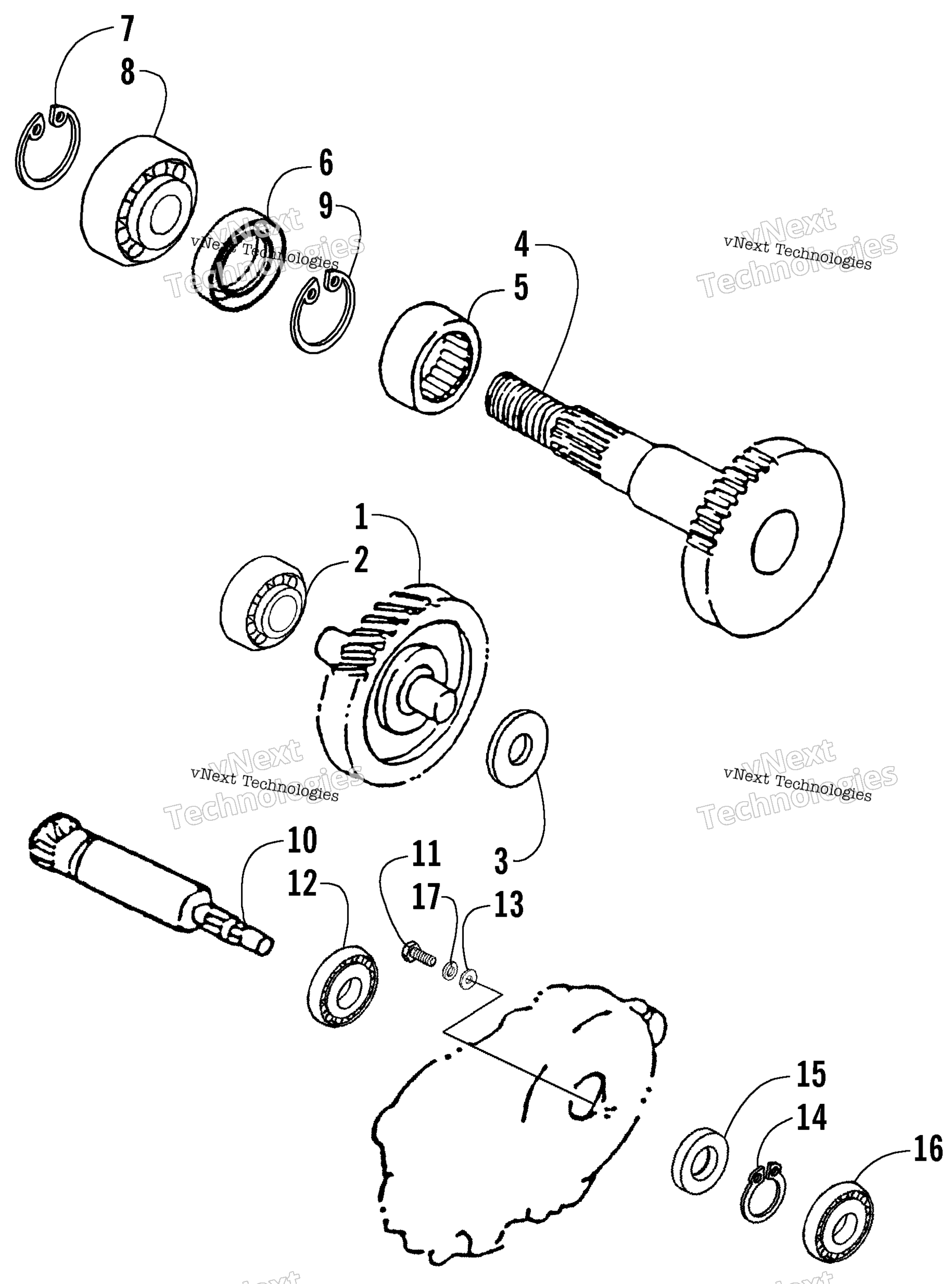

Схема трансмиссии Assembly для Зеленый (A2002ATB2BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN AXLE COMP art. 3301-120
По запросу
2
RADIAL BALL BEARING art. 3301-414
По запросу
3
PLAIN WASHER art. 3301-346
По запросу
4
DRIVE AXLE art. 3301-122
По запросу
5
NEEDLE BEARING art. 3301-422
По запросу
6
OIL SEAL art. 3301-440
По запросу
7
INTERNAL CIR CLIP art. 3301-383
По запросу
8
RADIAL BALL BEARING art. 3301-412
По запросу
9
INTERNAL CIR CLIP art. 3301-382
По запросу
10
PRIMARY DRIVE GEAR art. 3301-119
По запросу
11
HEX BOLT art. 3301-305
По запросу
12
RADIAL BALL BEARING art. 3301-410
По запросу
13
PLAIN WASHER art. 3301-341
По запросу
14
EXTERNAL CIRCLIP art. 3301-378
По запросу
15
OIL SEAL art. 3301-435
По запросу
16
RADIAL BALL BEARING art. 3301-416
По запросу
17
SPRING WASHER art. 3301-360
По запросу
