модель 2008 года
- Модель DVX 90
- Код модели Розовый (A2008KSB2BUST)

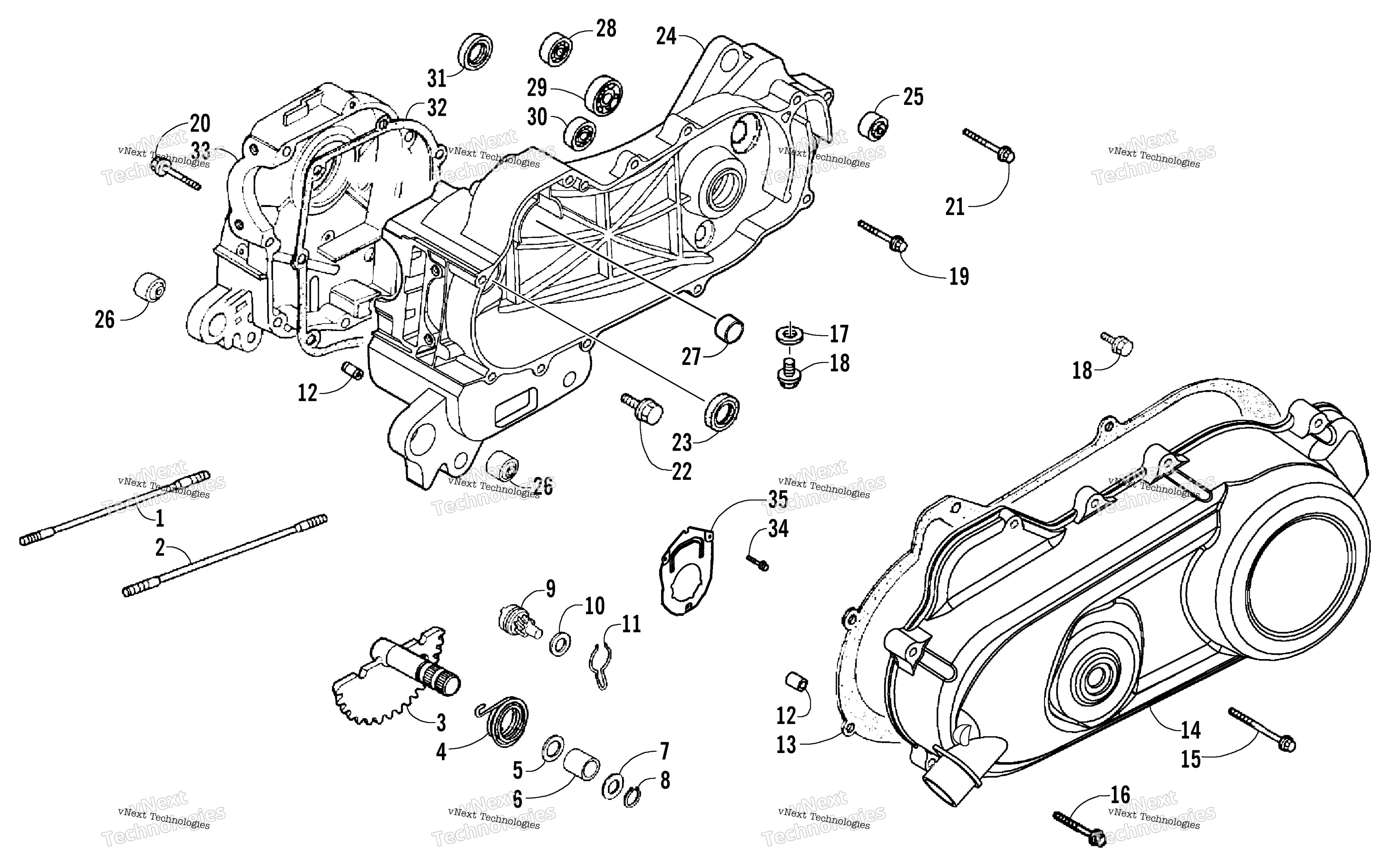

Схема картера Assembly для Розовый (A2008KSB2BUST)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT A STUD 8*182.5 art. 3303-247
По запросу
2
BOLT B STUD 8*190.5 art. 3303-248
По запросу
3
SPINDER COMP KICK **9000 C.97.09.18. art. 3303-119
По запросу
4
SPRING KICK RETURN **(0) C.2001.06.30 art. 3303-122
По запросу
5
COLLAR KICK BOSS **0000 C.97.09.18. art. 3303-121
По запросу
6
BUSH KICK SPINDLE **6010-M1 C.97.09.18 art. 3303-120
По запросу
7
WASHER KICK SPINDLE **6000 C.97.07.26 art. 3303-276
По запросу
8
CIR CLIP EX 14MM art. 3303-345
По запросу
9
KICK DRIVEN GEAR COMP **9000 C.97.09.18. art. 3303-118
По запросу
10
WASHER THRUST 10MM **0000 C.99.07.07. art. 3303-272
По запросу
11
SPG KICK DRIVEN GEAR **9000 C.98.10.09 art. 3303-117
По запросу
12
PIN DOWEL 8*14 art. 3303-341
По запросу
13
GASKET L COVER A art. 3303-013
По запросу
14
COVER L SIDE art. 3304-615
По запросу
15
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
16
BOLT FLANGE SH 6*28 art. 3303-385
По запросу
17
WASHER 8MM **0000 C.99.07.07. art. 3303-278
По запросу
18
BOLT FLANGE 8*12 (RB 3304-544) art. 3304-544
По запросу
19
BOLT FLANGE 8*60 art. 3303-372
По запросу
20
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
21
BOLT FLANGE 8*45 (GOLDEN) art. 3303-370
По запросу
22
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
23
OIL SEAL 19.8*30*5 **9000-M2 art. 3303-296
По запросу
24
CASE SET L CRANK (inc. 25, one No. 26, and 27) art. 3303-004
По запросу
25
UNDER RUBBER, BUSH REAR CUSHION art. 3303-403
По запросу
26
RUBBER BUSH ENG HANGER art. 3303-402
По запросу
27
BUSH 8*12*8 art. 3304-597
По запросу
28
Подшипник Arctic Cat art. 3303-464
от 1 596 ₽
29
BEARING NEEDLE 15MM art. 3303-459
По запросу
30
BRG BALL RADIAL 6204/20*47*14 art. 3303-465
По запросу
31
OIL SEAL 20*32*6 **0030 C.97.07.26. art. 3303-297
По запросу
32
GASKET CRANK CASE A art. 3303-003
По запросу
33
CRANK CASE SET RIGHT (inc. one No. 26) art. 3303-400
По запросу
34
BOLT SPECIAL 5*10 art. 3303-391
По запросу
35
PLATE COVER **(0) C.2003.01.13 art. 3303-009
По запросу
