модель 2008 года
- Модель DVX 90
- Код модели Розовый (A2008KSB2BUST)

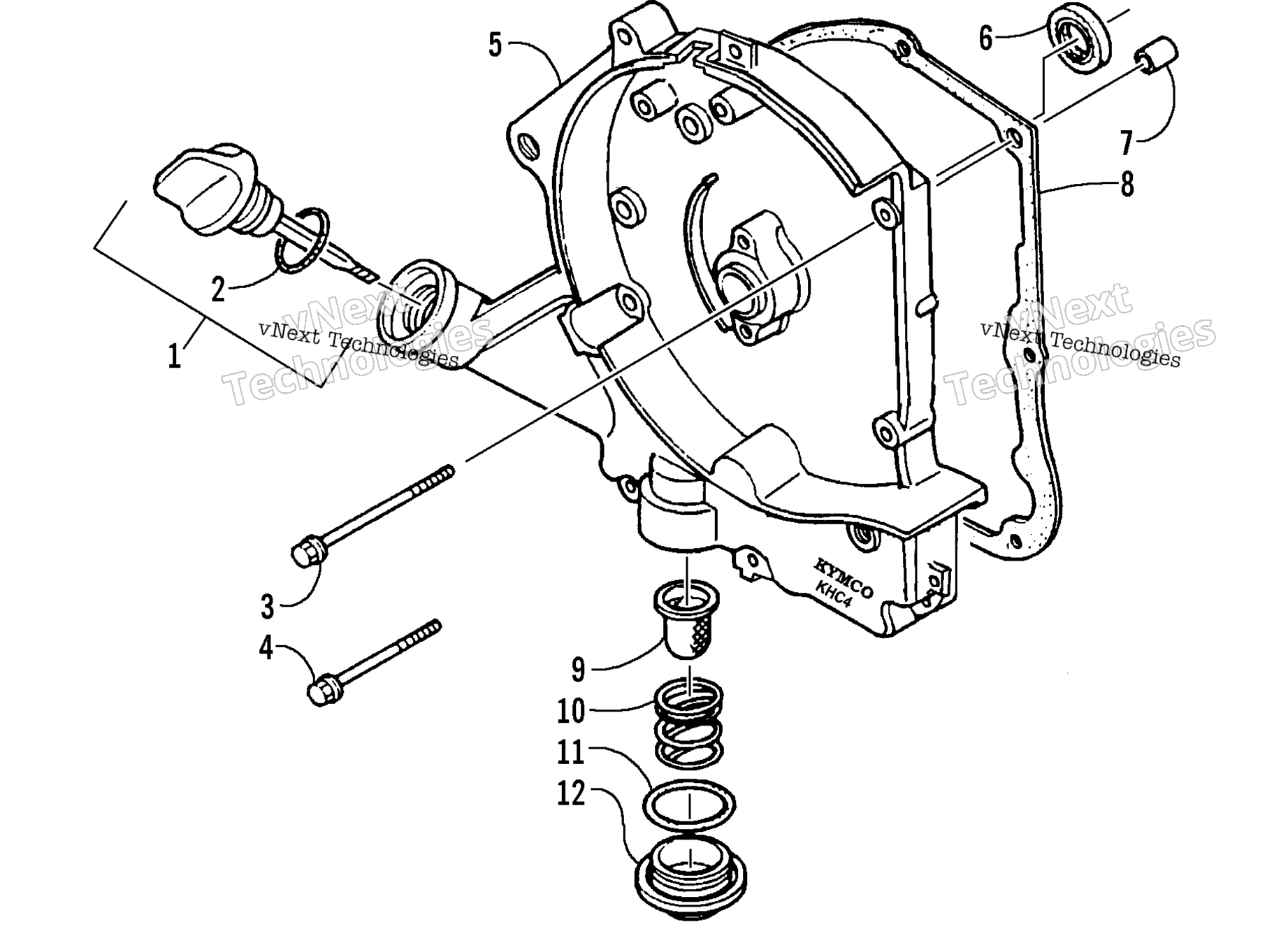

Схема картера Cover Assembly для Розовый (A2008KSB2BUST)
Схема
Детали
Номер
Наименование детали
Цена
1
GAUGE ASSY OIL LEVEL (inc. 2) art. 3303-050
По запросу
2
O-RING 18*3 art. 3304-102
По запросу
3
BOLT FLANGE SH 6*100 art. 3303-390
По запросу
4
BOLT FLANGE 6X85 art. 3304-580
По запросу
5
COVER R CRANKCASE **(0) C.2003.01.03 (inc. 6) art. 3303-007
По запросу
6
OIL SEAL 19.8*30*5 **9000-M2 art. 3303-296
По запросу
7
PIN DOWEL 8*14 art. 3303-341
По запросу
8
GASKET R COVER A art. 3303-012
По запросу
9
SCREEN OIL FILTER art. 3303-691
По запросу
10
SPG OIL FILTER SCREEN art. 3303-692
По запросу
11
O-RING 30.8MM art. 3304-096
По запросу
12
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
