модель 2008 года
- Модель DVX 90
- Код модели Розовый (A2008KSB2BUST)

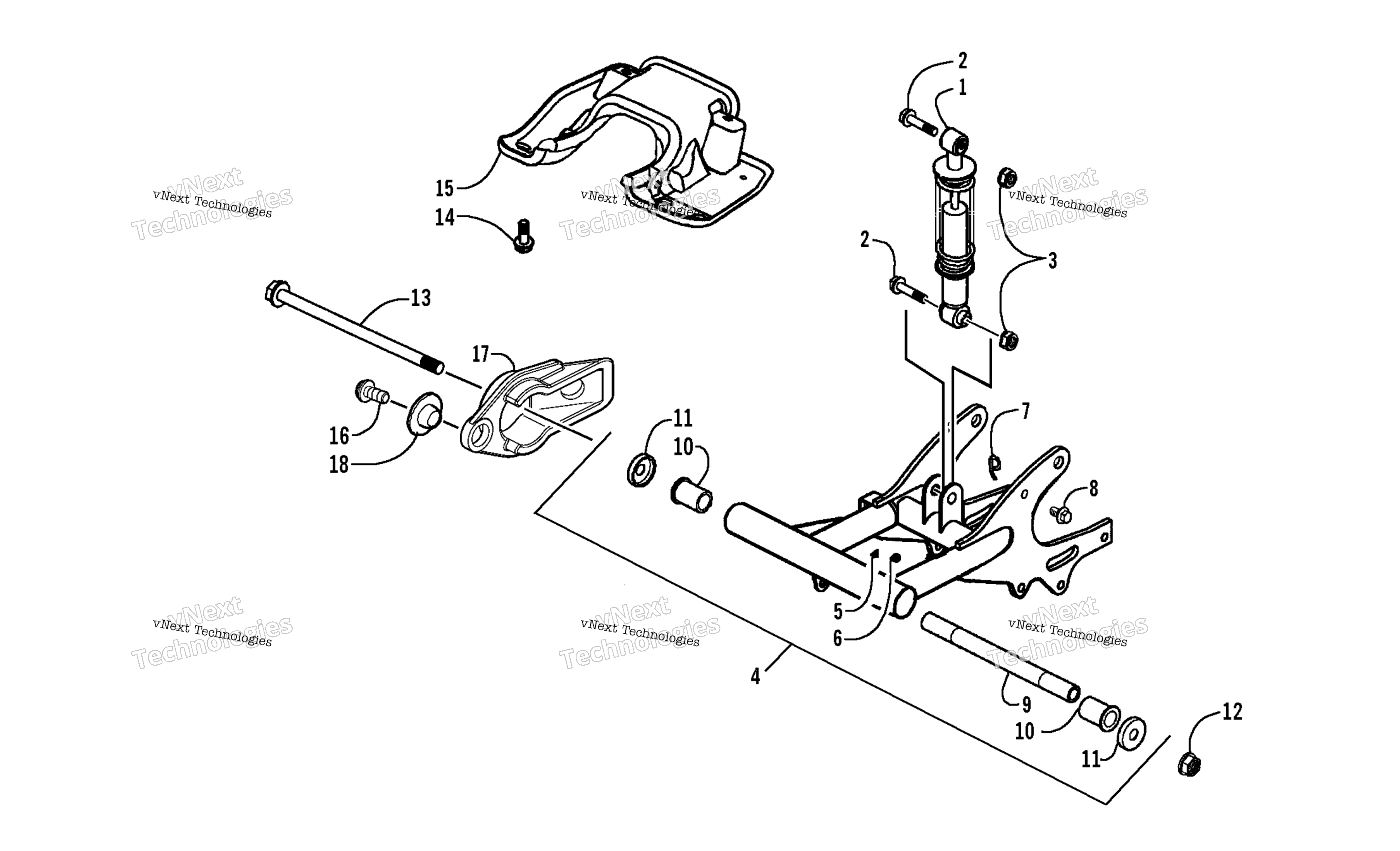

Схема задней части Suspension Assembly для Розовый (A2008KSB2BUST)
Схема
Детали
Номер
Наименование детали
Цена
1
CUSH ASSY RR art. 3303-433
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
Fork, Rear - Assembly (inc. 5-11) art. 3305-290
По запросу
5
Cap, Grease Fitting art. 3303-394
По запросу
6
Fitting, Grease art. 3303-393
По запросу
7
CLAMPER BRAKE HOSE art. 3304-594
По запросу
8
BOLT FLANGE 6*10 art. 3305-341
По запросу
9
COLLAR RR FORK DIST art. 3303-189
По запросу
10
BUSH REAR FORK art. 3303-191
По запросу
11
CAP RR FORK DUST SEAL art. 3303-192
По запросу
12
NUT FLANGE 14MM art. 3304-032
По запросу
13
BOLT REAR FORK [AXLE] art. 3303-150
По запросу
14
BOLT-WASH 6X16(G) art. 3305-454
По запросу
15
GUARD ASSY REAR FORK art. 3304-593
По запросу
16
SCREW, TAPPING- 6*12 art. 3304-690
По запросу
17
SLIDER CHAIN art. 3305-291
По запросу
18
COLLAR CHAIN SLIDER art. 3304-360
По запросу
