модель 2008 года
- Модель DVX 90
- Код модели Розовый (A2008KSB2BUST)

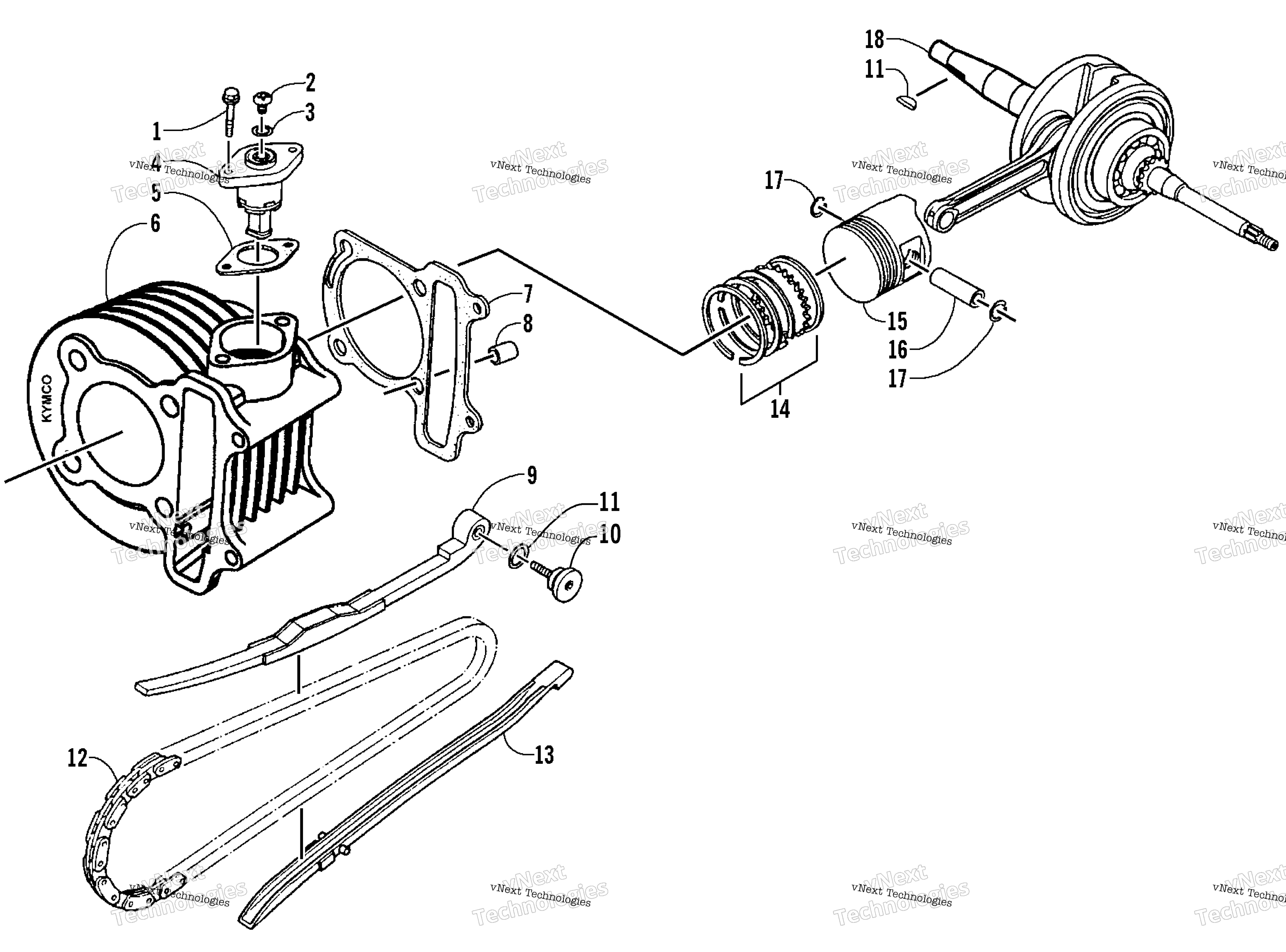

Схема поршень узла для Розовый (A2008KSB2BUST)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE SHF 6*22 art. 3304-002
По запросу
2
SCREW PAN 6*6 **9000 C.97.07.26. art. 3303-244
По запросу
3
O-RING 1.5*9.5 art. 3304-100
По запросу
4
Натяжитель цепи ГРМ Arctic Cat art. 3307-102
По запросу
5
GASKET TENSIONER LIFTER art. 3303-035
По запросу
6
CYLINDER COMP art. 3303-014
По запросу
7
GASKET CYLINDER A art. 3303-015
По запросу
8
PIN DOWEL 10*16 art. 3303-342
По запросу
9
TENSIONER CAM CHAIN **(0) C.2000.11.13 art. 3303-034
По запросу
10
PIVOT CAM CHAIN TENSIONER art. 3303-036
По запросу
11
O-RING 15.2*1.5 **0030 C.97.07.26. art. 3303-301
По запросу
12
CHAIN CAM art. 3303-030
По запросу
13
GUIDE COMP CAM CHAIN art. 3303-037
По запросу
14
Комплект поршневых колец Arctic Cat art. 3303-024
от 5 051 ₽
15
PISTON art. 3303-025
По запросу
16
PIN PISTON art. 3303-026
По запросу
17
CLIP PISTON PIN **0000 C.97.09.18. art. 3303-027
По запросу
18
CRANK SHAFT COMP art. 3305-443
По запросу
19
KEY WOODRUFF **0000-M1 C.99.07.07. art. 3303-290
По запросу
