модель 2003 года
- Модель Predator 500
- Код модели PREDATOR (A03GJ50AA/AB)

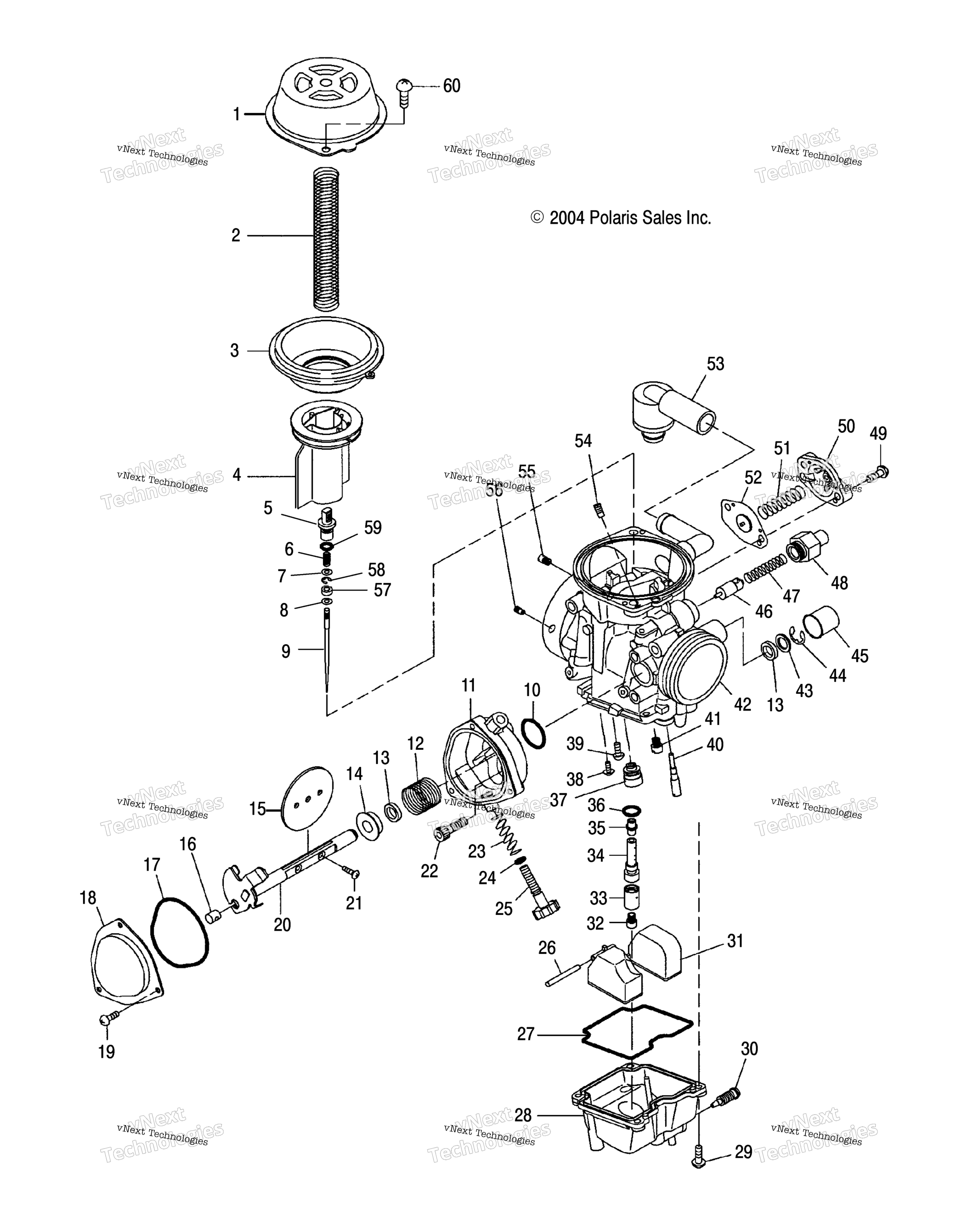

Схема карбюратора для PREDATOR (A03GJ50AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER,DIAPHRAGM art. 3131485
По запросу
2
SPRING art. 3131478
По запросу
3
DIAPHRAGM art. 3131479
По запросу
4
PISTON VALVE art. 3131480
По запросу
5
HOLDER art. 3131477
По запросу
6
SPRING art. 3131481
По запросу
7
WASHER art. 3131482
По запросу
8
WASHER art. 3131483
По запросу
9
NEEDLE JET art. 3131484
По запросу
10
O-RING art. 3130928
По запросу
11
CASE art. 3131502
По запросу
12
SPRING art. 3130927
По запросу
13
SEAL art. 3130515
По запросу
14
RING art. 3130932
По запросу
15
VALVE THROTTLE art. 3131476
По запросу
16
GUIDE CABLE art. 3130543
По запросу
17
O-RING art. 3130929
По запросу
18
COVER art. 3130930
По запросу
19
SCREW art. 3131512
По запросу
20
THROTTLE SHAFT-A art. 3131500
По запросу
21
SCREW art. 3131475
По запросу
22
BOLT art. 3131503
По запросу
23
SPRING art. 3130010
По запросу
24
O-RING art. 3131501
По запросу
25
SCREW,ADJUST art. 3131511
По запросу
26
PIN,FLOAT art. 3130043
По запросу
27
O-RING art. 3131494
По запросу
28
FLOAT BODY art. 3131493
По запросу
29
SCREW art. 3131509
По запросу
30
SCREW art. 3130521
По запросу
31
A-FLOAT art. 3131492
По запросу
32
MAIN JET art. 3140172
По запросу
33
RING art. 3131490
По запросу
34
HOLDER JET art. 3131491
По запросу
35
NEEDLE JET art. 3131496
По запросу
36
O-RING art. 3140053
По запросу
37
NEEDLE VALVE art. 3131575
По запросу
38
SCREW art. 3131057
По запросу
39
SCREW art. 3130924
По запросу
40
PILOT JET art. 3131023
По запросу
41
JET (#42.5) art. 3131488
По запросу
42
CARBURETOR ASM. [Incl. All] art. 3131574
По запросу
43
PACKING art. -------
По запросу
44
E-RING art. 3130518
По запросу
45
CAP art. 3130519
По запросу
46
PLUNGER ASSEMBLY art. 3130539
По запросу
47
SPRING art. 3130538
По запросу
48
GUIDE HOLDER art. 3131499
По запросу
49
SCREW art. 3131506
По запросу
50
COVER art. 3131505
По запросу
51
SPRING art. 3131507
По запросу
52
DIAPHRAGM ASSEMBLY art. 3131508
По запросу
53
FILTER art. 3131510
По запросу
54
AIR JET art. 3130619
По запросу
55
MAIN JET (#110) art. 3131497
По запросу
56
JET (#120) art. 3131498
По запросу
57
RING art. 3130915
По запросу
58
E-RING art. 3130868
По запросу
59
RING art. 3140049
По запросу
60
SCREW art. 3130821
По запросу
