модель 2003 года
- Модель Predator 500
- Код модели PREDATOR (A03GJ50AA/AB)

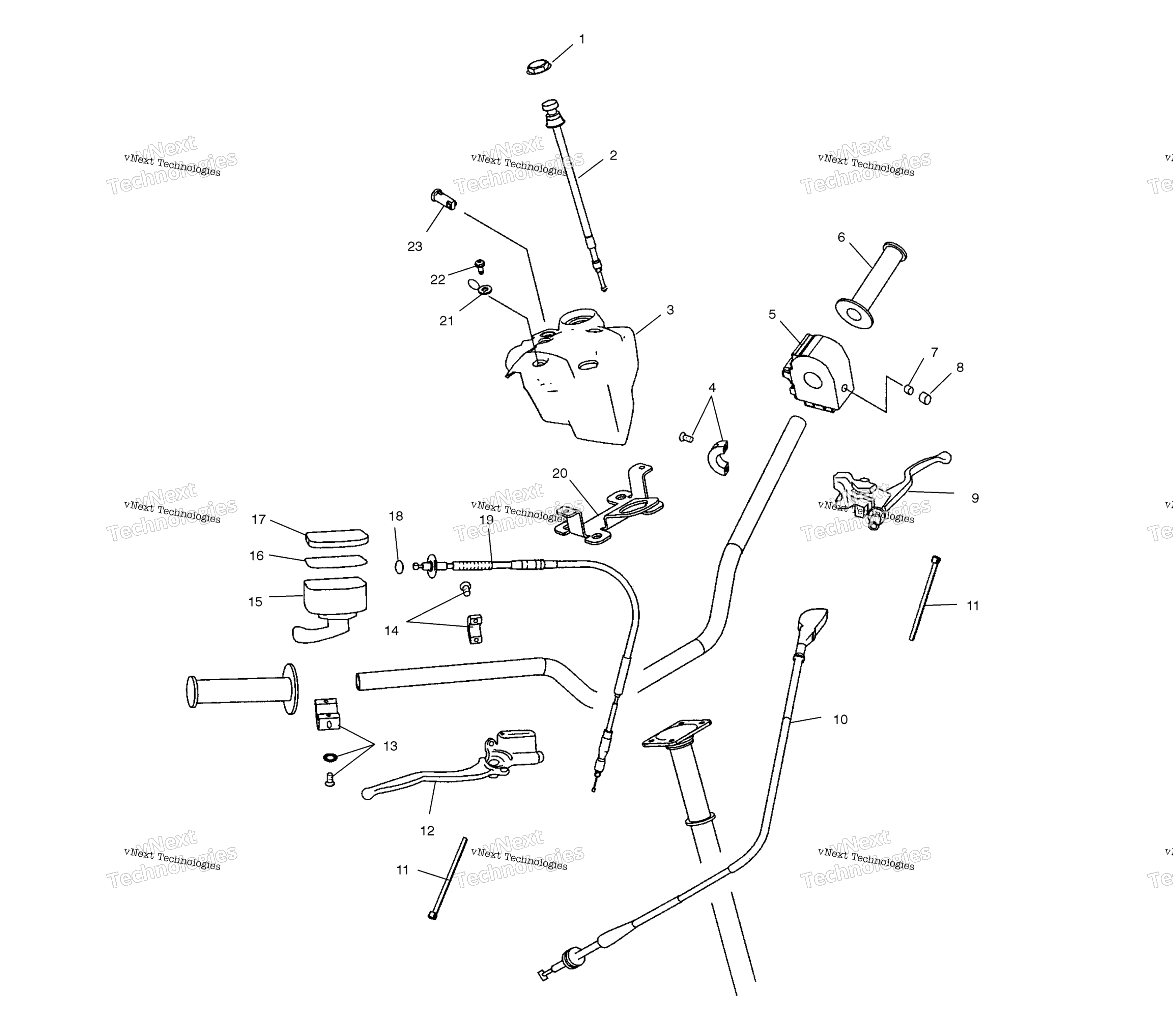

Схема органов управления для PREDATOR (A03GJ50AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка M24х1,5 Polaris art. 7080922
По запросу
2
FRICTION CHOKE CABLE, 31.73 IN art. 7081221
По запросу
3
PANEL-INSTRUMENT,BLK art. 5434451-070
По запросу
4
BOLT [SEE CLUTCH LEVER PG. A9, REF. 9] art. -------
По запросу
5
HI-LO HANDLEBAR SWITCH START (If built after 2/04/03) art. 4011442
По запросу
6
HANDLEBAR GRIP, GLOSS BLACK, 50 art. 5436089-070
По запросу
7
SCREW, SET art. 7517625
По запросу
8
PLUG, HOLE art. 5432952
По запросу
9
ASM., CLUTCH LEVER [SEE CLUTCH LEVER PG. A9 FOR DETAILS] art. -------
По запросу
10
CLUTCH CABLE art. 7081034
По запросу
11
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 4 шт.
Подписаться
12
ASM., MASTER CYLINDER [SEE FRONT BRAKE MASTER CYLINDER PG. B10 FOR DETAILS] art. -------
По запросу
13
THROTTLE ASSEMBLY CLAMP art. 2010191
По запросу
14
CLAMP [SEE FRONT BRAKE MASTER CYLINDER PG. B10, REF. 6] art. -------
По запросу
15
THROTTLE CONTROL ASSEMBLY, 2 X art. 2010335
По запросу
16
O-RING art. 5411439
По запросу
17
THROTTLE CONTROL COVER art. 5434113
По запросу
18
O-RING art. 5410193
По запросу
19
Трос газа Polaris art. 7080967
от 8 358 ₽
20
BRKT-INSTRUMENT PANEL art. 5246383
По запросу
21
COVER,SCREW,HINGED,BLK (If built before 10/01/02) art. 5432420
По запросу
22
SCR-10-24X1/2 PH/TX/TRIRD/SEMB (If built after 10/01/02) art. 7518176
По запросу
22
Винт Polaris art. 7512024
По запросу
23
INDICATOR-HOT LIGHT art. 4010728
По запросу
23
NEUTRAL LIGHT INDICATOR art. 4010729
По запросу
