модель 2003 года
- Модель Predator 500
- Код модели PREDATOR (A03GJ50AA/AB)

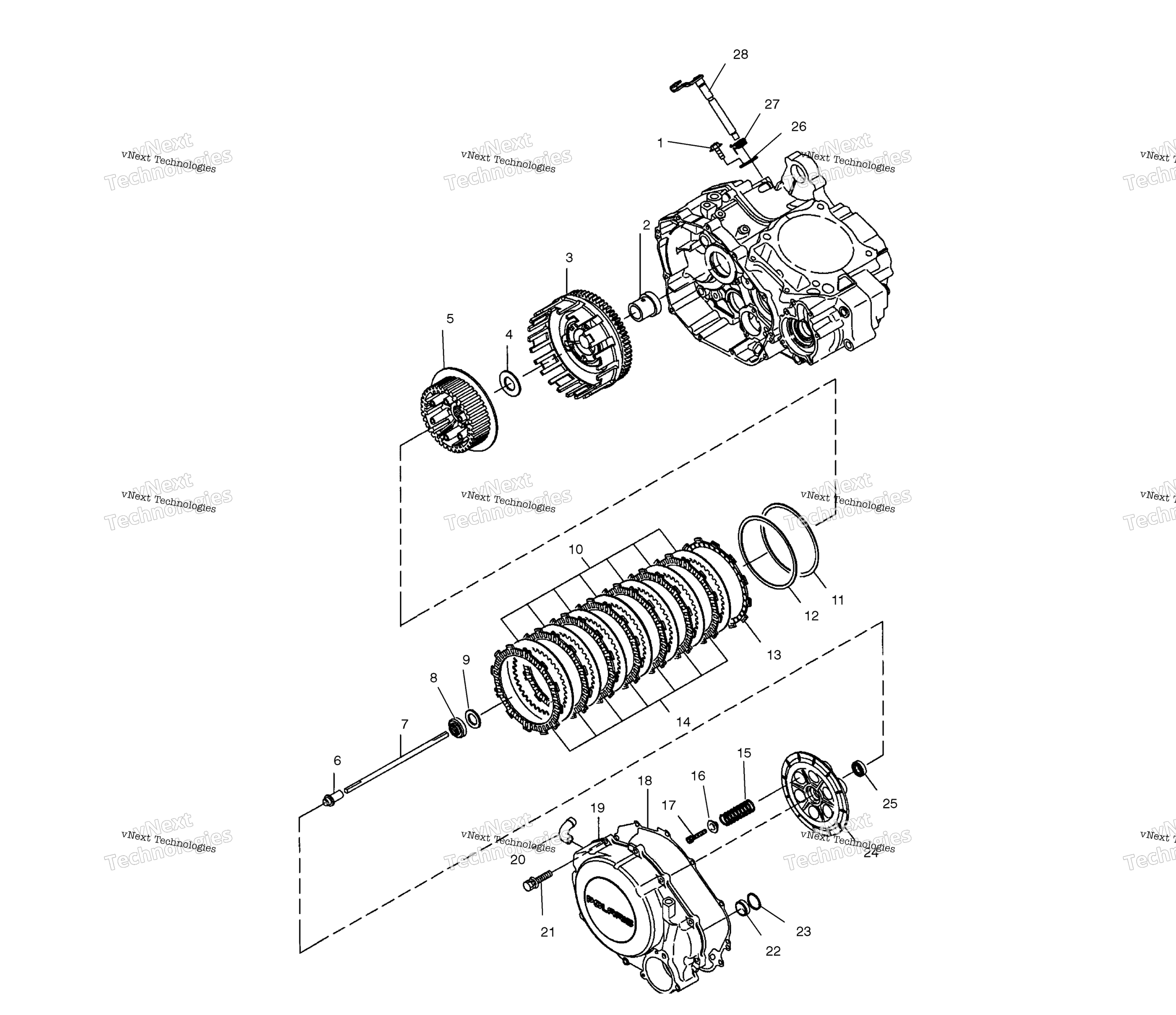

Схема сцепления #2 для PREDATOR (A03GJ50AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
0
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
1
FLANGE BOLT art. 3084877
По запросу
2
COLLAR,DISTANCE art. 3088077
По запросу
3
ASM.,OUTER CLUTCH art. 3088174
По запросу
4
WASHER,THRUST art. 3088186
По запросу
5
CLUTCH-CENTER COMPL,ES50PLE04 art. 3089886
По запросу
6
PUSHER art. 3088081
По запросу
7
ROD,PUSH art. 3088080
По запросу
8
NUT,LOCK art. 3086285
По запросу
9
WASHER-LOCK art. 3086286
По запросу
10
CLUCH PLATE art. 3088184
По запросу
11
SEAT,JUDDER SPRING art. 3088181
По запросу
12
SPRING,JUDDER art. 3088182
По запросу
13
DISK B,CLUTCH FRICTION art. 3088185
По запросу
14
DISK A,CLUTCH FRICTION art. 3088183
По запросу
15
SPRING,CLUTCH art. 3088177
По запросу
16
WASHER,CLUTCH SPRING art. 3088176
По запросу
17
BOLT art. 3088175
По запросу
18
GASKET,CLUTCH COVER art. 3089452
По запросу
19
ASM.,CLUTCH COVER [Incl. 20,22,23] art. 3088071
По запросу
20
PIPE ASSEMBLY art. 3085850
По запросу
21
FLANGE BOLT art. 3084874
По запросу
22
OIL SEAL CRANK art. 3088072
По запросу
23
SNAP RING,INNER art. 3088073
По запросу
24
DISK,CLUTCH PRESSURE art. 3088178
По запросу
25
BEARING,BALL art. 3088179
По запросу
26
PLATE,RELEASE art. 3088082
По запросу
27
SPRING,RELEASE art. 3088079
По запросу
28
ASM.,RELEASE SHAFT art. 3088078
По запросу
