модель 2003 года
- Модель Predator 500
- Код модели PREDATOR (A03GJ50AA/AB)

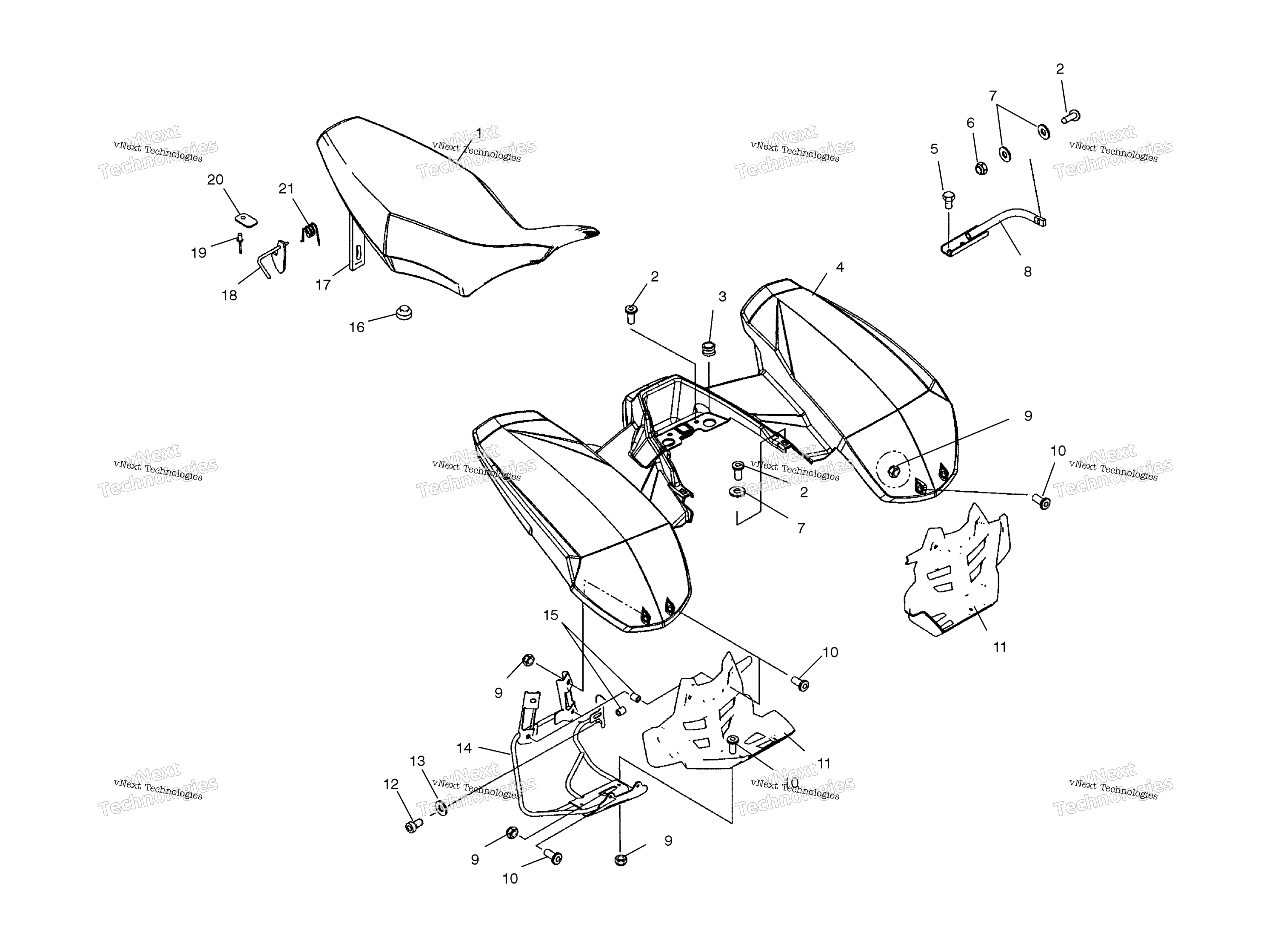

Схема задний Cab & сиденье для PREDATOR (A03GJ50AA/AB)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT ASSEMBLY, VAC FORM, GLOSS art. 2683687-070
По запросу
1
ASM-COVER, VF,BLK art. 2684051
По запросу
2
Болт кожуха Polaris art. 7518196
от 116 ₽
3
Втулка резиновая Polaris art. 5412507
По запросу
4
CAB, REAR, BLACK METALLIC (AB)(If built after 5/06/03) art. 5435231-177
По запросу
4
N/A,USE COMPONENTS (AB)(If built before 5/06/03) art. 9990000
По запросу
4
CAB KIT, REAR, SILVER, PREDATOR (AA)(If built after 5/06/03) art. 2202690
По запросу
5
SCREW art. 7515199
По запросу
6
NUT, NYLOK 10-24 Y art. 7541925
По запросу
7
WASHER art. 7555792
По запросу
8
REAR CAB SUPPORT,RH,SLV (If built after 5/27/03) art. 1014439-385
По запросу
8
WELD-REAR CAB SUPPORT,LH,SLV (If built after 5/27/03) art. 1014438-385
По запросу
9
Гайка Polaris art. 7542153
По запросу
10
SCREW art. 7512297
По запросу
11
POCKET-HEEL,RH,BLK ** art. 5434433-070
По запросу
11
HEEL POCKET, LEFT, GLOSS BLACK art. 5434432-070
По запросу
12
SCREW [If built before 9/20/02] art. 7515136
По запросу
12
SCREW [If built after 9/20/02] art. 7512297
По запросу
13
WASHER [If built before 9/20/02] art. 7552604
По запросу
13
SPRING LOCK WASHER [If built after 9/20/02] art. 7552801
По запросу
14
WELD-SUPPORT,HEEL PCKT,RH,M.BK (If built before 1/20/03) art. 1014372-458
По запросу
14
WELD-SUPPORT,HEEL POCKET,LH,BK (If built before 1/20/03) art. 1014371-067
По запросу
15
NUTSERT,HEX art. 7547069
По запросу
16
BUMPER, SHORT, RUBBER art. 5412067
По запросу
17
STRAP art. 5431501
По запросу
18
WELD-SEAT LATCH art. 1013941
По запросу
19
Заклепка Polaris art. 7621403
По запросу
20
BRACKET, LEVER RETAINER art. 5211033
По запросу
21
SPRING,LATCH,LIGHT art. 7041607
По запросу
