модель 2013 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RDW/YFM90RDL)

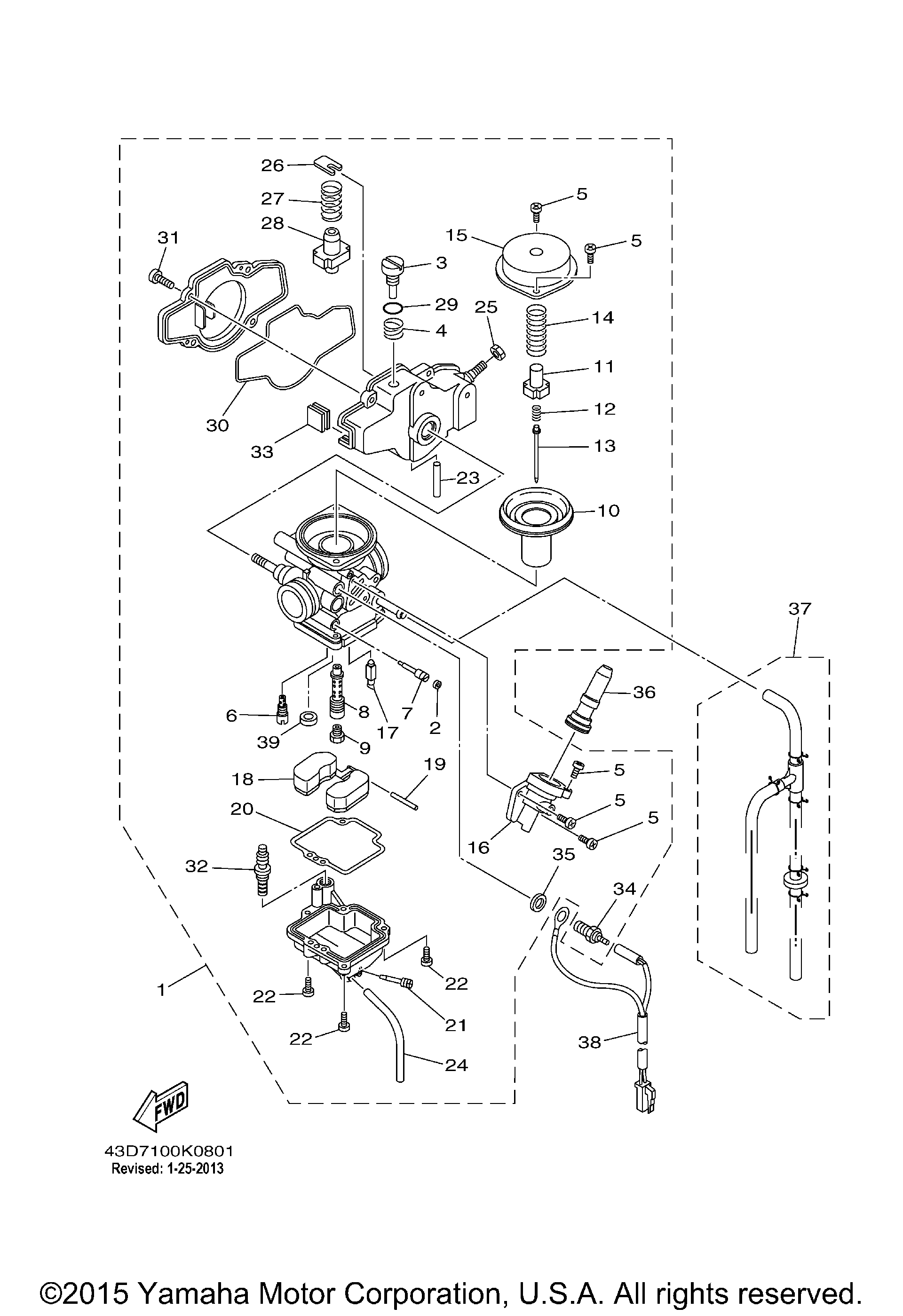

Схема карбюратора для RAPTOR 90 (YFM90RDW/YFM90RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY 1 art. 43D-E4301-00-00
По запросу
2
. .PLUG, MAIN NOZZLE art. 43D-E4345-00-00
По запросу
3
. .SCREW, THROTTLE art. 43D-E4321-00-00
По запросу
4
. .SPRING, THROTTLE STOP art. 43D-E4333-00-00
По запросу
5
. SCREW, PAN HEAD(replaces 98502-04008-00) art. 98580-04008-00
По запросу
6
. .JET, PILOT (# 32) art. 43D-E4342-16-00
По запросу
7
. .PILOT SCREW SET art. 43D-E4347-00-00
По запросу
8
. .NOZZLE, MAIN art. 43D-E4341-00-00
По запросу
9
. .JET, MAIN (#100) art. 288-E4343-50-00
По запросу
10
. .DIAPHRAGM art. 5WB-E434A-00-00
По запросу
11
. .SEAT, SPRING(replaces 5LB-E4936-00-00) art. 5LB-14936-00-00
По запросу
12
. .SPRING(replaces 5LB-E4275-00-00) art. 5LB-14275-00-00
По запросу
13
. .NEEDLE art. 43D-E4336-00-00
По запросу
14
. .SPRING art. 5WB-E4286-00-00
По запросу
15
. .CAP, MIXING CHAMBER art. 43D-E439D-00-00
По запросу
16
. .JET, STARTER (# 0) art. 43D-E4344-00-00
По запросу
17
. .VALVE, NEEDLE art. 43D-E4392-00-00
По запросу
18
. .FLOAT art. 5WB-E4385-00-00
По запросу
19
. .PIN, FLOAT art. 5LB-E4386-00-00
По запросу
20
. .GASKET, FLOAT CHAMBER art. 5WB-E4384-00-00
По запросу
21
. .DRAIN SCREW ASSY art. 43D-E4306-00-00
По запросу
22
. SCREW, PAN HEAD(replaces 98502-04014-00) art. 98580-04014-00
По запросу
23
. .PIPE, DRAIN 2 art. 43D-E443G-00-00
По запросу
24
. .PIPE art. 4FP-E4349-00-00
По запросу
25
. .NUT art. 5AV-E4594-00-00
По запросу
26
. .PLATE art. 43D-E4346-00-00
По запросу
27
. .SPRING, THROTTLE STOP art. 43D-E4333-10-00
По запросу
28
. .ADJUSTER,THROTTLE art. 43D-E4321-10-00
По запросу
29
. .O-RING art. 43D-E4397-10-00
По запросу
30
. .GASKET art. 43D-E4398-00-00
По запросу
31
. .SCREW, PAN HEAD(replaces 98502-04010-00) art. 98580-04010-00
По запросу
32
. .ACCELERATOR PUMP COMP. art. 43D-E4304-00-00
По запросу
33
. .PLUG art. 43D-E432A-00-00
По запросу
34
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
35
. WASHER, PLATE art. 90201-08016-00
По запросу
36
STARTER ASSY art. 43D-E4307-00-00
По запросу
37
TUBE BREATHER COMP.(replaces 43D-E4310-00-00) art. 43D-WE431-00-00
По запросу
38
WIRE, LEAD art. 43D-H331N-01-00
По запросу
39
. .PLUG(replaces 50M-14355-00-00) art. 50M-14355-01-00
По запросу
