модель 2013 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RDW/YFM90RDL)

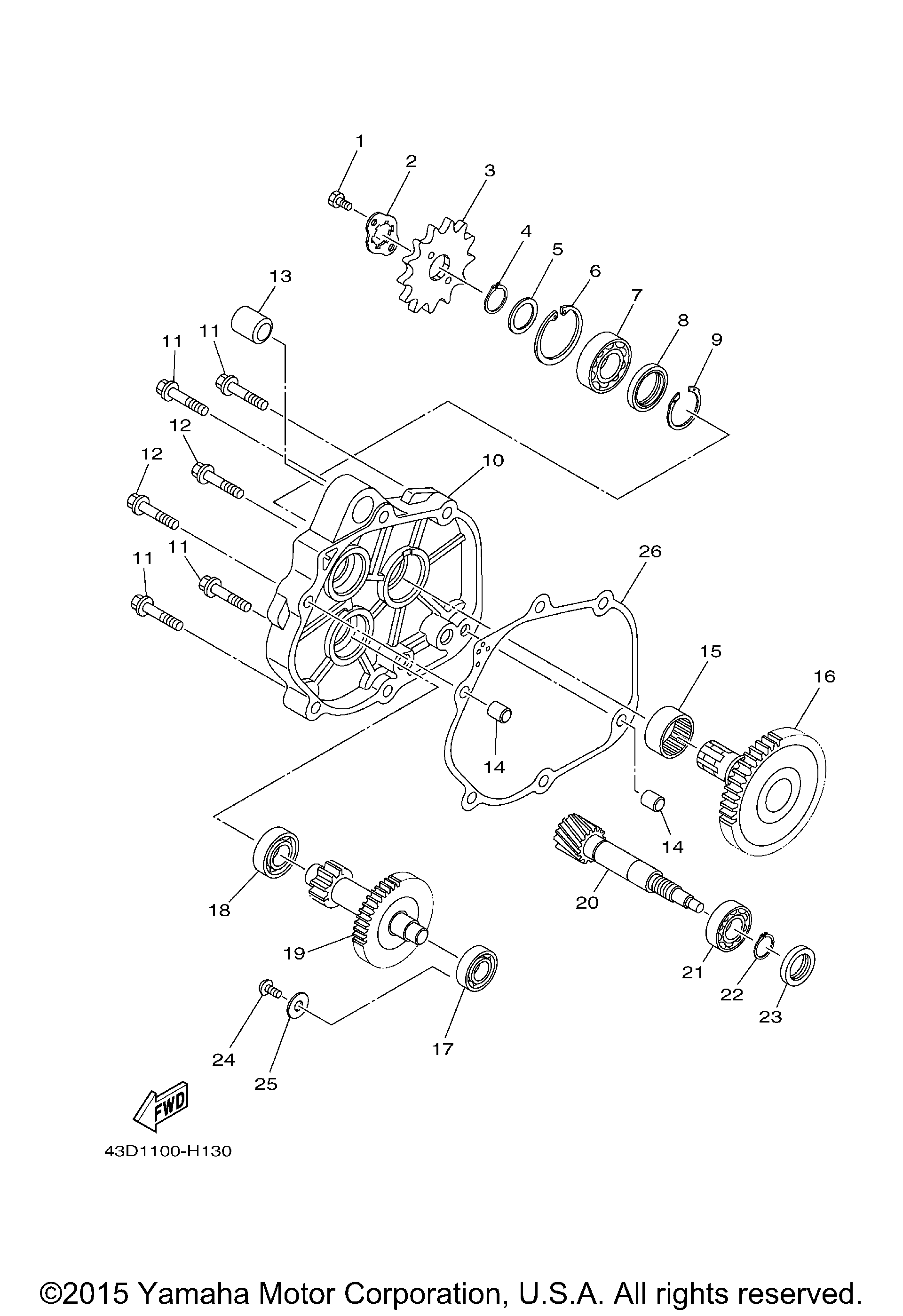

Схема трансмиссии для RAPTOR 90 (YFM90RDW/YFM90RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT, HEXAGON(replaces 97022-06010-00) art. 97017-06010-00
По запросу
2
WASHER, LOCK art. 43D-E7464-00-00
По запросу
3
SPROCKET, DRIVE (13T) art. 43D-E7461-00-00
По запросу
4
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
5
WASHER art. 43D-E4285-00-00
По запросу
6
CIRCLIP(replaces 43D-F5415-00-00) art. 93420-42801-00
По запросу
7
JOURNAL art. 43D-E7412-00-00
По запросу
8
OIL SEAL art. 43D-E7465-00-00
По запросу
9
CIRCLIP art. 43D-E2842-00-00
По запросу
10
PLATE, COVER art. 43D-E7471-09-00
По запросу
11
BOLT, FLANGE art. 95822-08035-00
По запросу
12
Болт с фланцем art. 95817-08040-00
По запросу
13
BUSH art. 43D-E5582-00-00
По запросу
14
PIN, DOWEL art. 43D-E7498-00-00
По запросу
15
JOURNAL 2 art. 43D-E7413-00-00
По запросу
16
DRIVE AXLE ASSY art. 43D-E7420-00-00
По запросу
17
JOURNAL 1 art. 43D-E7422-00-00
По запросу
18
JOURNAL 2This item has been discontinued and may not be available. Contact us for more information. art. 43D-E7423-00-00
По запросу
19
MAIN AXLE COMP. (13T/41T) art. 43D-E7410-00-00
По запросу
20
AXLE, COUNTER art. 43D-E7431-00-00
По запросу
21
BEARING 1 art. 43D-E7156-00-00
По запросу
22
CIRCLIP art. 43D-E5744-00-00
По запросу
23
OIL SEAL art. 43D-E7499-00-00
По запросу
24
SCREW art. 43D-E2614-00-00
По запросу
25
WASHER art. 43D-E2674-00-00
По запросу
26
GASKET, MIDDLE GEAR CASE art. 43D-E7518-09-00
По запросу
