модель 2013 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RDW/YFM90RDL)

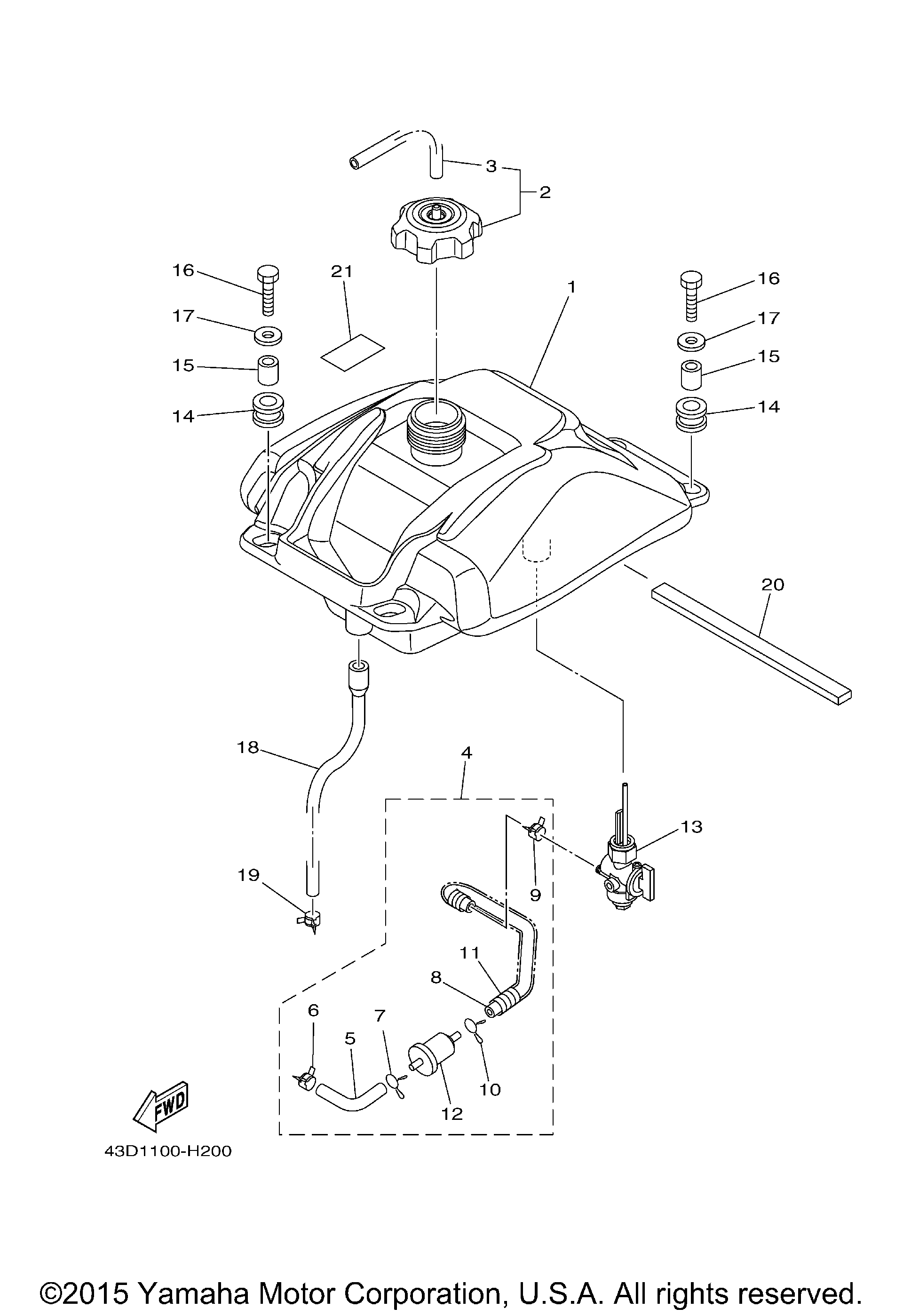

Схема топливного бака для RAPTOR 90 (YFM90RDW/YFM90RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 43D-F4110-10-00
По запросу
2
TANK CAP SET art. 43D-F4670-01-00
По запросу
3
. .TUBE 1(replaces 43D-F41B4-01-00) art. 90445-10144-00
По запросу
4
FILTER ASSY art. 43D-F4560-10-00
По запросу
5
. .TUBE 2 art. 43D-F41B5-10-00
По запросу
6
. CLAMP, FUEL PIPE 1This item has been discontinued and may not be available. Contact us for more information. art. 43D-F4366-00-00
По запросу
7
. CLIP art. 43D-F411M-00-00
По запросу
8
. .TUBE 3 art. 43D-F41B6-10-00
По запросу
9
. CLAMP, FUEL PIPE 1This item has been discontinued and may not be available. Contact us for more information. art. 43D-F4366-00-00
По запросу
10
. CLIP art. 43D-F411M-00-00
По запросу
11
. .PROTECTOR, PIPE 2 art. 43D-F432A-00-00
По запросу
12
. BODY,FILTER art. 43D-F4561-00-00
По запросу
13
FUEL COCK ASSY 1 art. 43D-F4500-10-00
По запросу
14
GROMMET art. 43D-F4339-00-00
По запросу
15
COLLAR art. 43D-F412G-00-00
По запросу
16
Болт Yamaha art. 97017-06030-00
По запросу
17
Шайба Yamaha art. 92907-06600-00
от 221 ₽
18
TUBE, DRAIN art. 43D-F417E-00-00
По запросу
19
CLIP art. 90467-22097-00
По запросу
20
DAMPER, LOCATING 1 art. 43D-F4181-00-00
По запросу
21
DAMPER art. 43D-F1649-00-00
По запросу
