модель 2013 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RDW/YFM90RDL)

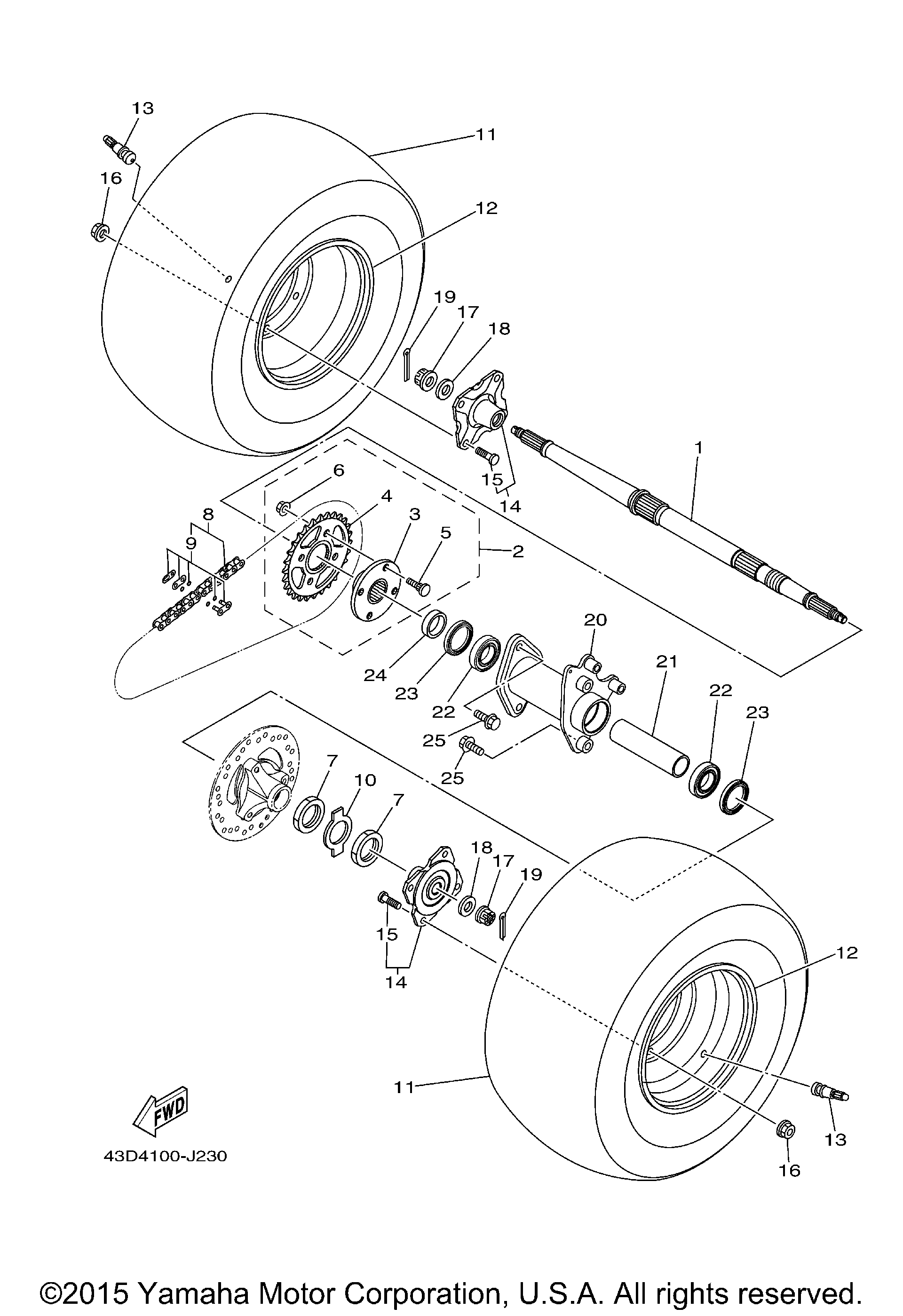

Схема заднего колеса для RAPTOR 90 (YFM90RDW/YFM90RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
AXLE, WHEEL art. 43D-F5381-00-00
По запросу
2
SPROCKET ASSY art. 43D-F5420-00-00
По запросу
3
. .COLLAR, SPROCKET AXLE art. 43D-F5386-00-00
По запросу
4
. SPROCKET, DRIVEN (28T) art. 43D-F5438-00-00
По запросу
5
. .BOLT art. 43D-F3459-00-00
По запросу
6
. .NUT, REAR FENDER art. 43D-F1635-00-00
По запросу
7
NUT art. 43D-F1636-00-00
По запросу
8
CHAIN art. 43D-F53C0-00-00
По запросу
9
. .MASTER LINK art. 43D-F53N3-00-00
По запросу
10
WASHER art. 43D-F5412-00-00
По запросу
11
TIRE (AT18 X 9-8 M940) - MAXXIS art. 43D-F53P3-00-00
По запросу
12
REAR WHEEL COMP. art. 43D-F5390-00-00
По запросу
13
AIR VALVE ASSY art. 43D-F5170-00-00
По запросу
14
COLLAR, WHEEL art. 43D-F5383-00-00
По запросу
15
. .BOLT art. 43D-F1738-00-00
По запросу
16
NUT art. 43D-F1839-00-00
По запросу
17
NUT, AXLE art. 43D-F5382-00-00
По запросу
18
WASHER 1 art. 43D-F2243-00-00
По запросу
19
PIN, COTTER(replaces 91401-25033-00) art. 91490-25030-00
По запросу
20
HUB, REAR art. 43D-F5311-01-00
По запросу
21
SPACER, BEARING art. 43D-F5317-00-00
По запросу
22
Подшипник Yamaha art. 43D-F53N4-00-00
По запросу
23
Сальник Yamaha art. 43D-F537Y-00-00
По запросу
24
SPACER art. 43D-F5683-00-00
По запросу
25
BOLT art. 43D-F3492-00-00
По запросу
