модель 2000 года
- Модель 250
- Код модели 250 2X4 (RED) (A2000ATE2AUSR)

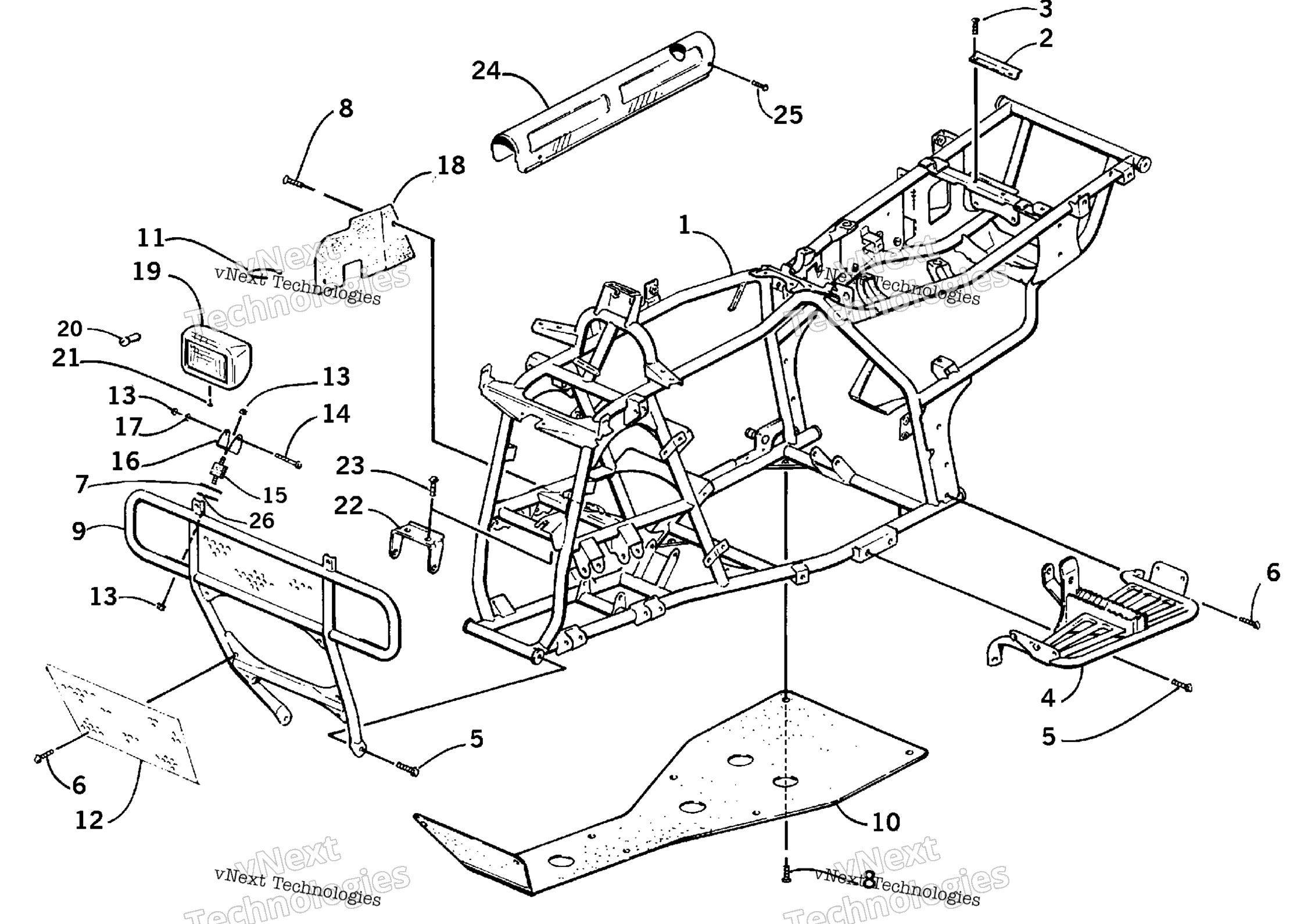

Схема рамы And Related Parts для 250 2X4 (RED) (A2000ATE2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME, MAIN-ASSY (250/300) art. 0506-677
По запросу
2
BRACKET,BODY HOLD DOWN-BLACK art. 0506-962
По запросу
3
Винт Arctic Cat art. 8476-616
По запросу
4
FOOTREST, LHW/FOOTSHIFT BLACK art. 0506-217
По запросу
4
FOOTREST, RH - BLACK art. 0506-959
По запросу
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
Washer art. 3423-204
По запросу
8
Винт Arctic Cat art. 0423-101
от 263 ₽
9
GUARD,BRUSH-WELDMENT-PTD BLK art. 0506-408
По запросу
10
PANEL,BELLY art. 0406-354
По запросу
11
Зажим Arctic Cat art. 0123-788
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Screw, Cap art. 8408-850
По запросу
15
MOUNT, HEADLIGHT art. 0406-762
По запросу
16
YOKE,HEADLIGHT art. 0406-261
По запросу
17
Шайба Arctic Cat art. 8053-242
По запросу
19
HEAD LIGHT-ASSY (inc. 20-21) art. 0409-001
По запросу
20
BULB,HEAD LIGHT art. 0409-005
По запросу
21
Screw, Self-Tapping art. 0123-950
По запросу
26
Washer, Lock - High Collar art. 0623-710
По запросу
