модель 2000 года
- Модель 250
- Код модели 250 2X4 (RED) (A2000ATE2AUSR)

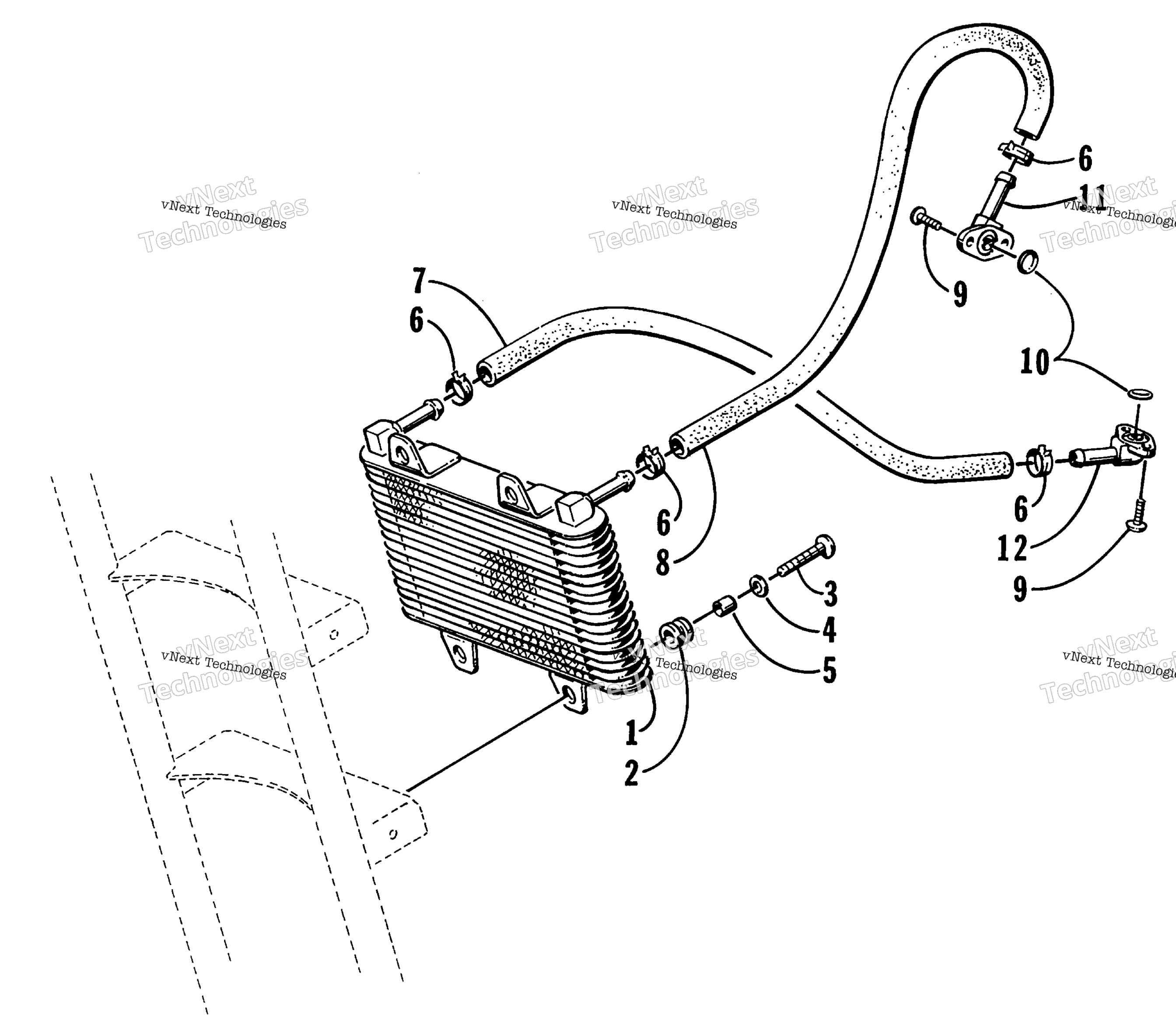

Схема масляный Cooler Assembly для 250 2X4 (RED) (A2000ATE2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL COOLER art. 0413-011
По запросу
2
Шайба Arctic Cat art. 0423-086
от 368 ₽
3
Болт Arctic Cat art. 8476-620
По запросу
4
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
5
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
6
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
7
HOSE,OIL- OUTPUT art. 0410-006
По запросу
8
Hose, Oil - Input art. 0410-007
По запросу
9
Screw, Machine art. 8471-616
По запросу
10
O-RING,OIL FITTING-1/2IDX11/16OD X 3/32 art. 0423-089
По запросу
11
FITTING,OIL ANGLED - MACH art. 0410-012
По запросу
12
FITTING,OIL - MACH art. 0410-013
По запросу
