модель 2000 года
- Модель 250
- Код модели 250 2X4 (RED) (A2000ATE2AUSR)

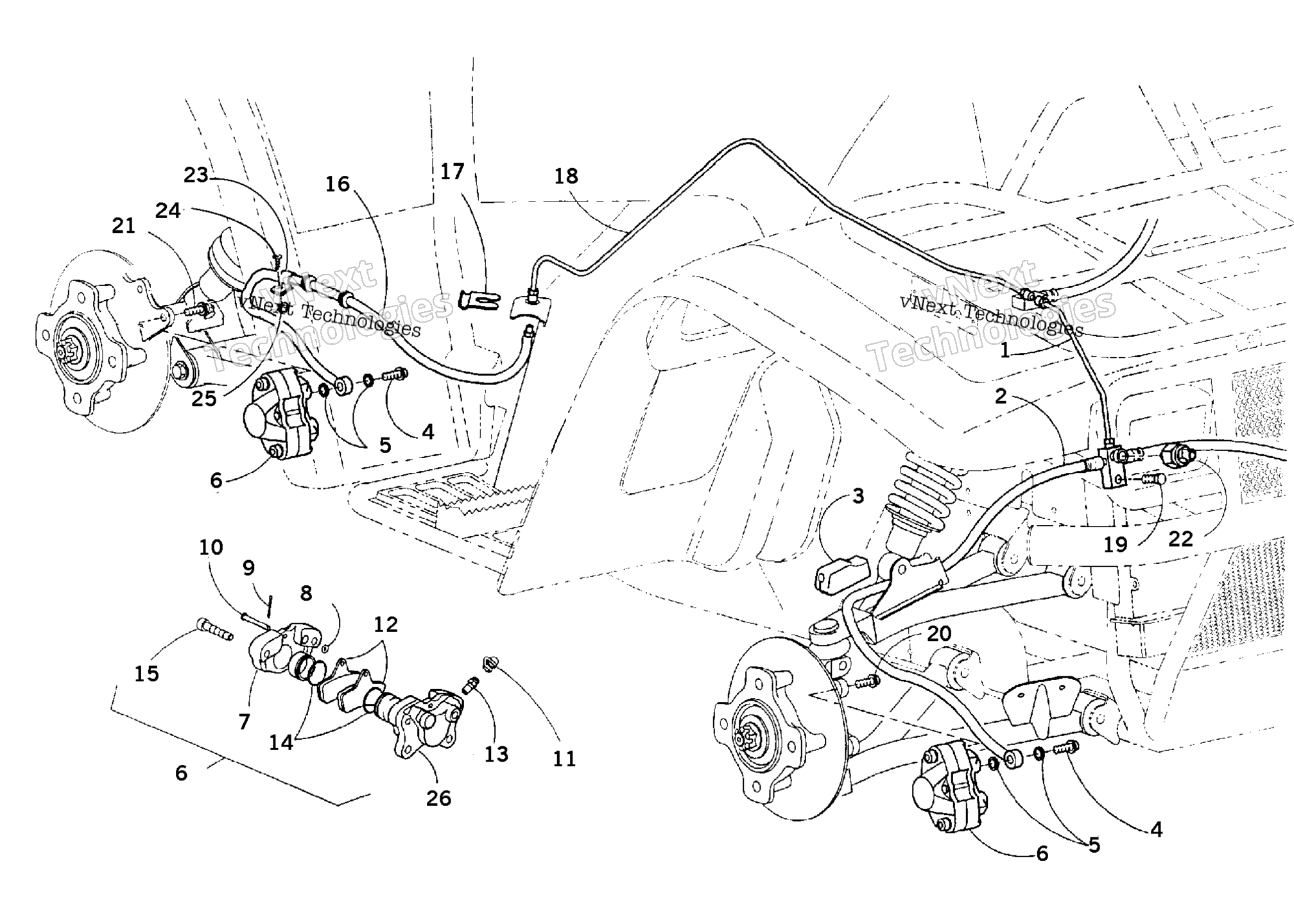

Схема узла гидравлического тормоза (Vin H7yt308776 & Up) для 250 2X4 (RED) (A2000ATE2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
TUBE,BRAKE LINE-FR art. 0402-053
По запросу
2
HOSE, BRAKE, FR art. 0402-880
По запросу
3
BLOCK,MOUNT-BRAKE HOSE art. 0402-073
По запросу
4
BOLT,BANJO FITTING art. 0423-389
По запросу
5
WASHER,CRUSH art. 0423-039
По запросу
6
CALIPER,BRAKE-LH (inc. 7-15 and 26) Front Left and Rear; Used both Front and Rear art. 0402-011
По запросу
6
CALIPER,BRAKE-RH (inc. 7-15 and 26) Front Right art. 0402-010
По запросу
8
O-RING, HYD BRAKE CALIPER art. 0402-490
По запросу
9
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
10
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
11
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
12
Колодка тормозная (1шт.) Arctic Cat art. 0402-882
от 2 200 ₽
13
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
14
O-RING-HYD BRAKE CALIPER-(OL) art. 0402-487
По запросу
15
SCREW, CAP-HSH-HYD BRAKE(OL) art. 0402-492
По запросу
16
HOSE, BRAKE, RR art. 0402-881
По запросу
17
CLIP, BRAKE LINE-PLATED art. 0402-597
По запросу
18
TUBE,BRAKE LINE-RR art. 0402-170
По запросу
19
Screw, Machine art. 8476-625
от 160 ₽
20
Болт Arctic Cat art. 8408-825
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
23
Clamp, Routing art. 0123-269
По запросу
24
Screw, Machine art. 8476-612
По запросу
25
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
Другие схемы модели
Узел гидравлического тормоза (Vin H7yt308776 & Up)
