модель 2000 года
- Модель 250
- Код модели 250 2X4 (RED) (A2000ATE2AUSR)

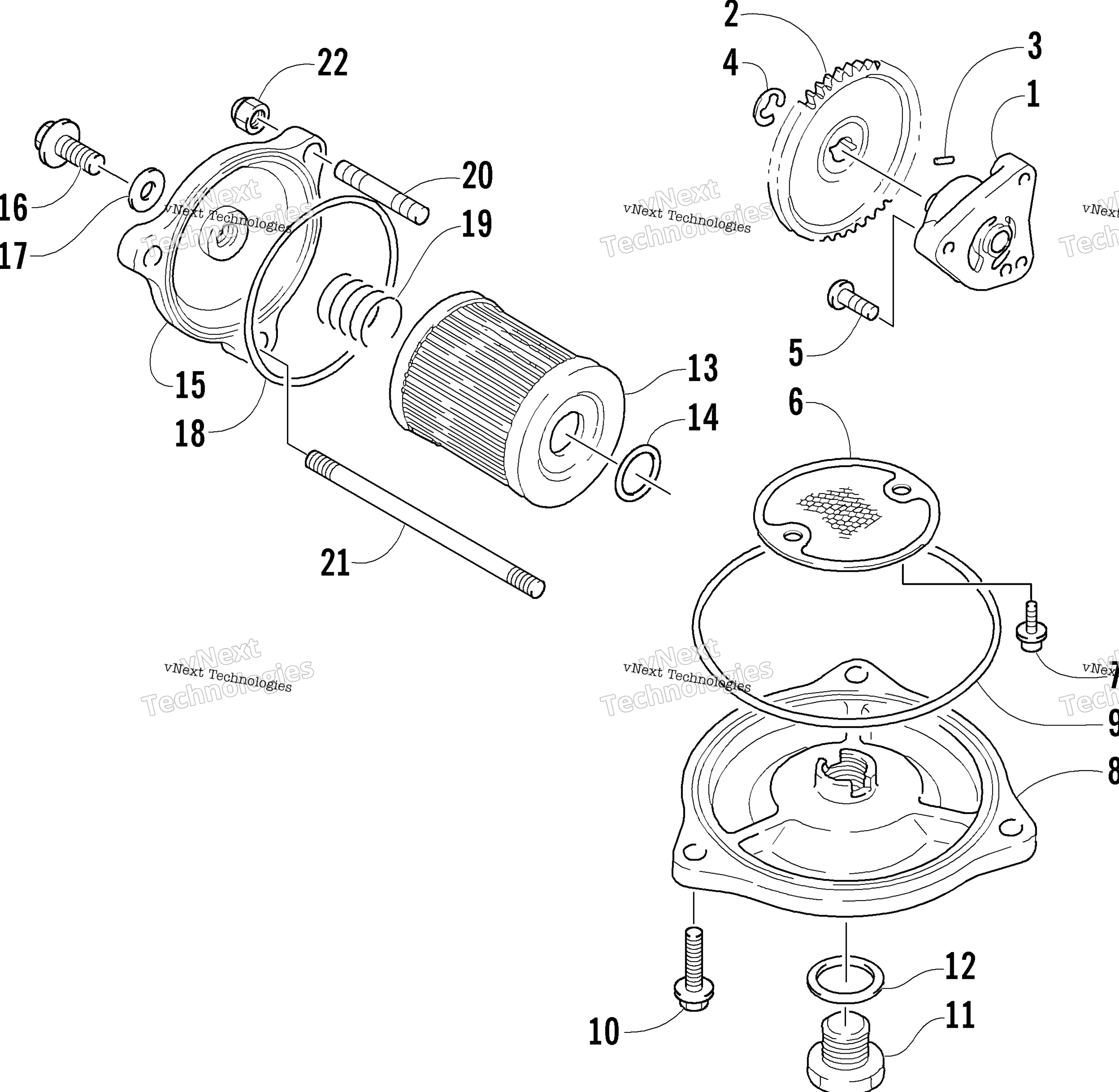

Схема масляный Pump Assembly для 250 2X4 (RED) (A2000ATE2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil art. 3445-017
По запросу
2
GEAR,OIL PUMP DRIVEN art. 3402-302
По запросу
3
PIN,M2.5X11.8 art. 3423-285
По запросу
4
E RING art. 3423-860
По запросу
5
SCREW art. 3007-555
По запросу
6
STRAINER OIL art. 3402-304
По запросу
7
SCREW,M5X12 art. 1691-164
По запросу
8
CAP,OIL STRAINER art. 3402-305
По запросу
9
O RING,D:2.4 ID:82 art. 3423-278
По запросу
10
Bolt, Water Inlet Connector art. 3007-515
По запросу
11
PLUG,14MM art. 3402-037
По запросу
12
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
13
Фильтр масляный Arctic Cat art. 3436-005
от 280 ₽
14
O RING,D:1.9,ID:13 art. 3423-270
По запросу
15
CAP,OIL FILTER art. 3402-303
По запросу
16
Bolt art. 3007-407
По запросу
17
GASKET,M8.2X14X1.6 art. 3005-242
По запросу
18
O RING,D:2.4,ID:52.6 art. 3423-277
По запросу
19
SPRING,COMPRESSIOM,M18 art. 3402-238
По запросу
20
BOLT,STUD art. 3423-861
По запросу
21
STUD BOLT-M6X75 art. 3007-560
По запросу
22
NUT,6MM art. 3423-870
По запросу
