модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]

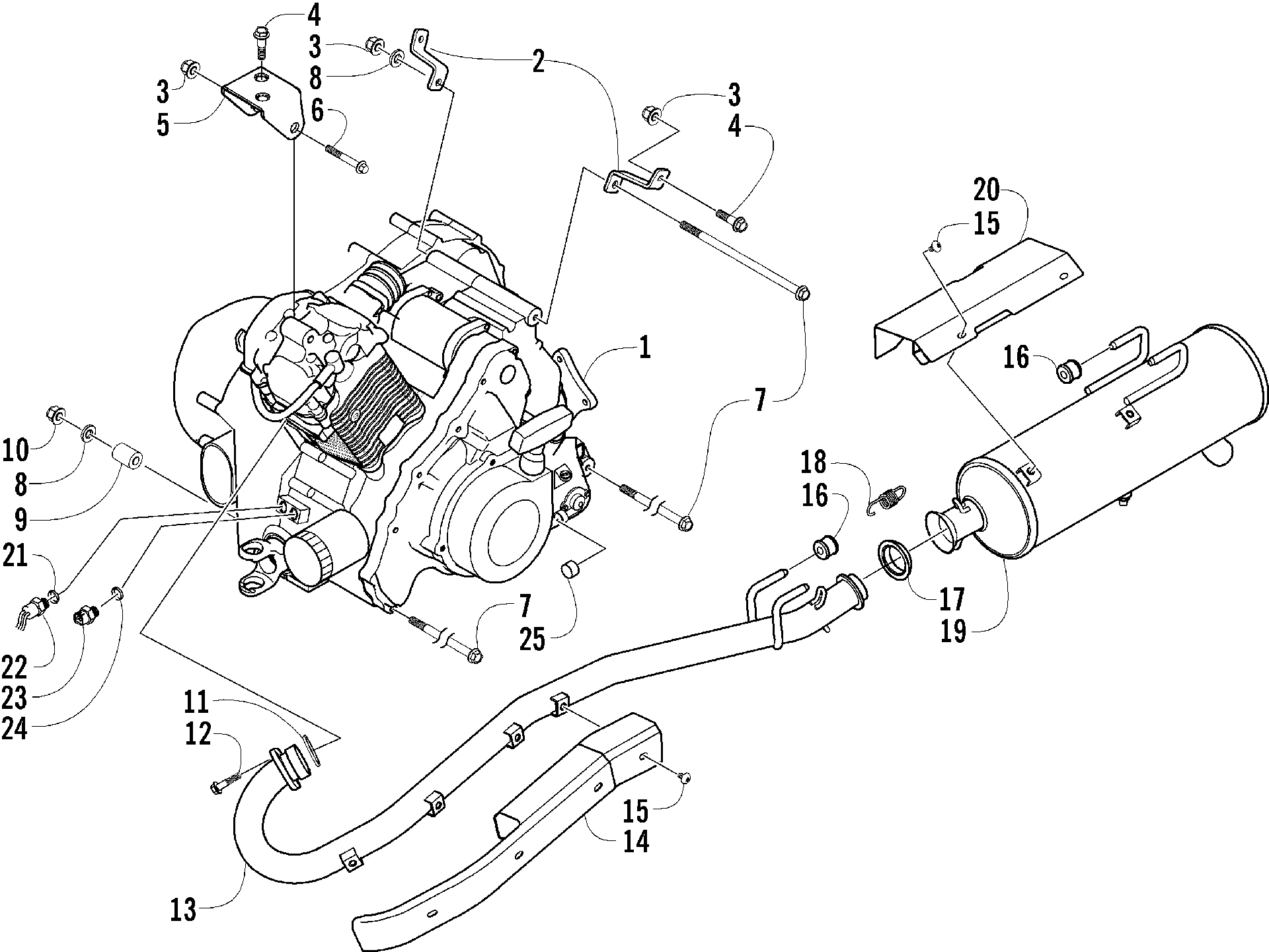

Схема двигателя AND EXHAUST [77988] для 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]
Схема
Детали
![Двигатель AND EXHAUST [77988]](/upload/schemas/633c7c113b69f7.89777237.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY (FROM 0463-018) art. 0462-018
По запросу
2
BRACKET, ENGINE MOUNT - RH BLACK (400) art. 1506-201
По запросу
2
BRACKET, ENGINE MOUNT - LH BLACK (400) art. 1506-202
По запросу
3
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
BRACKET,ENGINE MTG-UPPER-BLACK art. 0506-892
По запросу
6
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
7
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
8
Шайба Arctic Cat art. 0423-426
от 110 ₽
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
SEAL,EXHAUST PIPE art. 0412-007
По запросу
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
PIPE,EXHAUST-BLACK art. 0512-178
По запросу
14
SHIELD,EXHAUST PIPE art. 0412-220
По запросу
15
Screw, Machine art. 8477-610
По запросу
16
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
17
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
18
Пружина Arctic Cat art. 0612-668
от 683 ₽
19
Глушитель Arctic Cat art. 0512-139
По запросу
20
COVER,MUFFLER art. 0412-218
По запросу
21
GASKET, M16X22X2 art. 3402-013
По запросу
22
Switch, Cooling Fan art. 3430-033
По запросу
23
SWITCH, OIL LAMP art. 3530-037
По запросу
24
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
25
CAP,SPEEDO DRIVE art. 0402-160
По запросу
