модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]

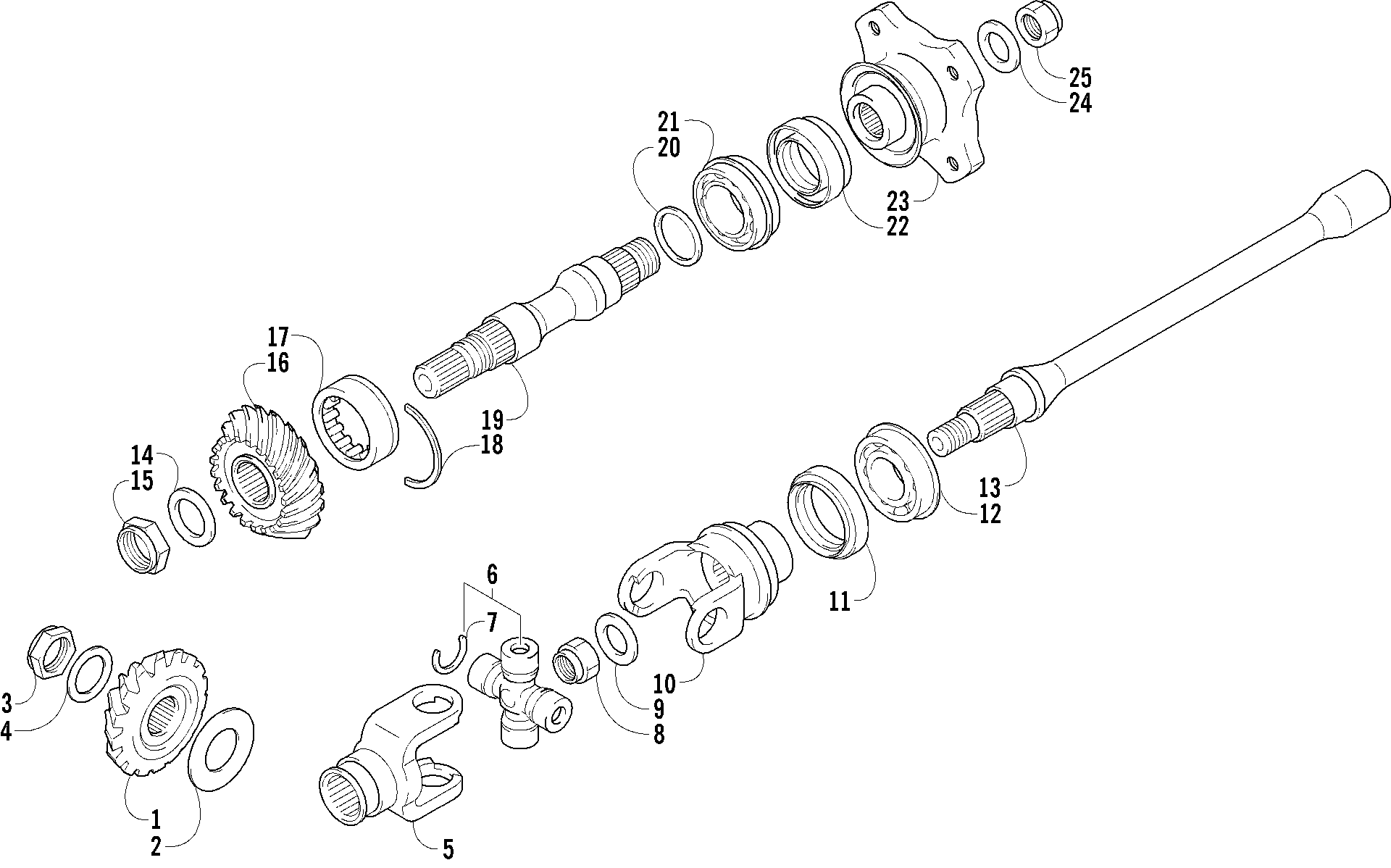

Схема secondary привод ASSEMBLY [77994] для 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]
Схема
Детали
![Secondary привод ASSEMBLY [77994]](/upload/schemas/633c8bff32a8c3.30956319.gif)
Номер
Наименование детали
Цена
1
GEAR, SEC DRIVE BEVEL art. 3402-637
По запросу
2
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
3
NUT 20MM art. 3423-023
По запросу
4
Washer art. 3005-372
По запросу
5
N/A Not used on this model. art. -N/A-
По запросу
6
N/A Not used on this model. art. -N/A-
По запросу
7
N/A Not used on this model. art. -N/A-
По запросу
8
N/A Not used on this model. art. -N/A-
По запросу
9
N/A Not used on this model. art. -N/A-
По запросу
10
N/A Not used on this model. art. -N/A-
По запросу
11
N/A Not used on this model. art. -N/A-
По запросу
12
N/A Not used on this model. art. -N/A-
По запросу
13
N/A Not used on this model. art. -N/A-
По запросу
14
WASHER, SEC DRIVEN GEAR-M22X36 art. 3423-137
По запросу
15
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
16
GEAR, SEC DRIVEN BEVEL art. 3402-638
По запросу
17
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
18
C RING,M50 art. 3423-072
По запросу
19
SHAFT, SEC DRIVEN OUTPUT RR art. 3402-639
По запросу
20
SHIM,25MM art. 3402-017
По запросу
20
SHIM,25MM art. 3402-029
По запросу
20
SHIM,25MM art. 3402-028
По запросу
20
SHIM,25MM art. 3402-024
По запросу
20
SHIM,25MM art. 3402-023
По запросу
20
SHIM,25MM art. 3402-022
По запросу
20
SHIM,25MM art. 3402-020
По запросу
20
SHIM,25MM art. 3402-019
По запросу
20
SHIM,25MM art. 3402-018
По запросу
20
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
20
SHIM,25X34X0.8 art. 3403-217
По запросу
20
SHIM,25MM art. 3402-030
По запросу
20
SHIM,25MM art. 3402-031
По запросу
21
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
22
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
23
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
24
WASHER,16MM art. 3423-028
По запросу
25
NUT,16MM art. 3423-025
По запросу
