модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]

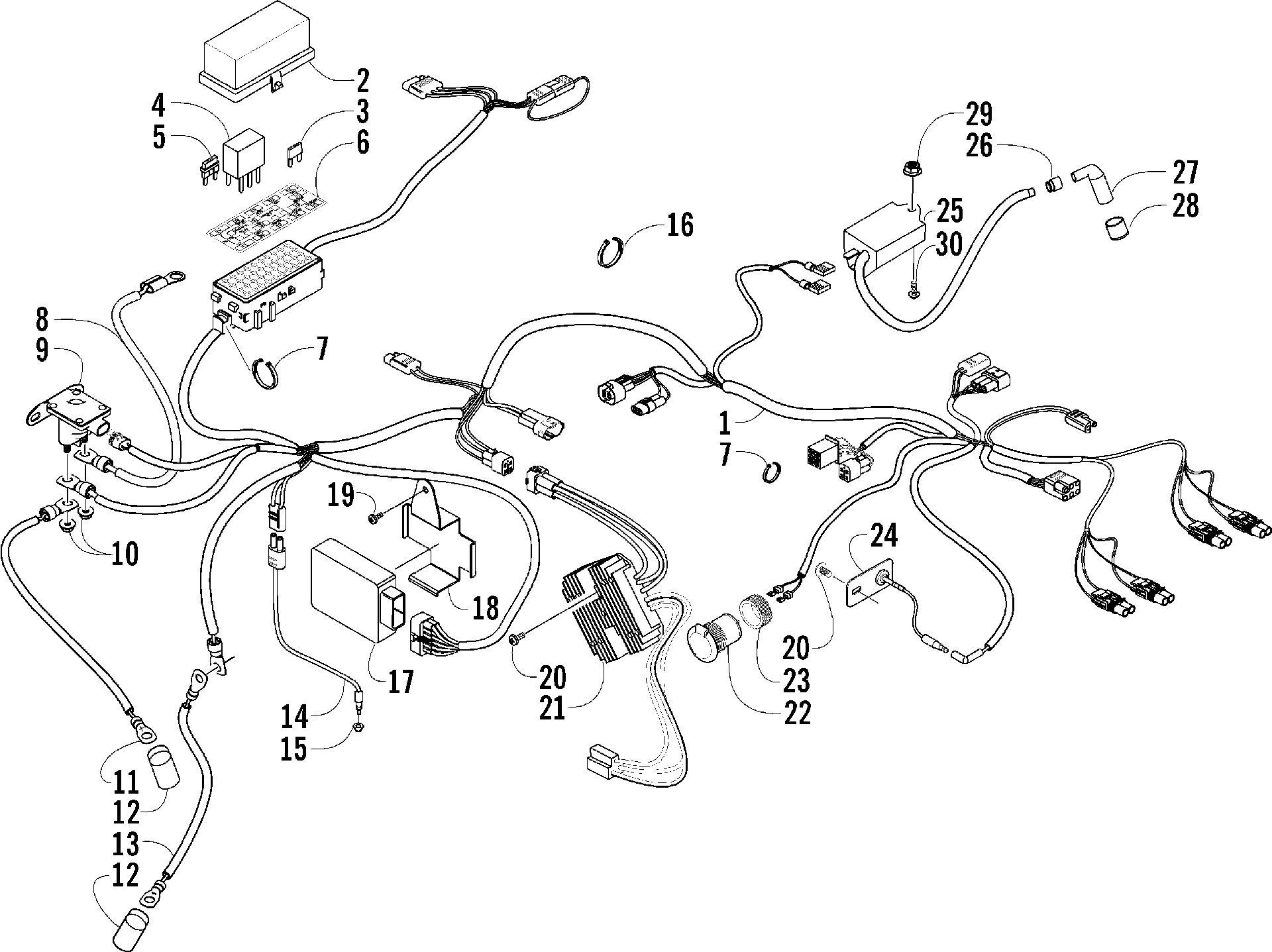

Схема жгута проводов ASSEMBLY [77990] для 400 AUTOMATIC TRANSMISSION 2X4 FIS RED [A2004ISH2BUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [77990]](/upload/schemas/633c9560133f91.41493526.gif)
Номер
Наименование детали
Цена
2
COVER, PDM - ASSY art. 0530-008
По запросу
3
Диод Arctic Cat art. 0430-034
от 978 ₽
5
Fuse - 10 Amp art. 0430-032
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
6
DECAL,POWER DISTRIBUTION MODULE art. 0411-585
По запросу
7
Зажим Arctic Cat art. 0123-788
По запросу
8
CABLE,RELAY-STR MTR (RED) art. 0445-032
По запросу
9
KIT,SOLENOID-W/ MOUNT art. 0437-102
По запросу
10
Nut art. 0623-038
от 110 ₽
11
CABLE,BATTERY-RELAY art. 0445-052
По запросу
12
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
13
CABLE,BATTERY/CHASSIS art. 0445-037
По запросу
14
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
15
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
16
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
17
CDI UNIT art. 3402-683
По запросу
18
BRACKET, CDI - BLACK art. 0506-985
По запросу
19
Винт Arctic Cat art. 8476-616
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
RECTIFIER-ASSY art. 3402-682
По запросу
22
N/A Not used on this model. art. -N/A-
По запросу
23
N/A Not used on this model. art. -N/A-
По запросу
24
KIT,FAN DIODE art. 0530-125
По запросу
25
COIL ASSY, IGNITION art. 3430-055
По запросу
26
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
27
CAP ASSY, SPARK PLUG art. 3430-007
По запросу
28
SEAL SPARK PLUG art. 3430-008
По запросу
29
Гайка Arctic Cat art. 8424-602
от 110 ₽
30
Болт Arctic Cat art. 8476-620
По запросу
